| 品牌 : | Seiko/精工 | 型号 : | 1600 |
| 加工定制 : | 是 | 外形尺寸 : | 4500 |
| 重量 : | 5.5 | 种类 : | 冷弯机 |
| 别名 : | 开平机 校平机 | 用途 : | 卷板开平 |
| 电动机功率 : | 7.5 |

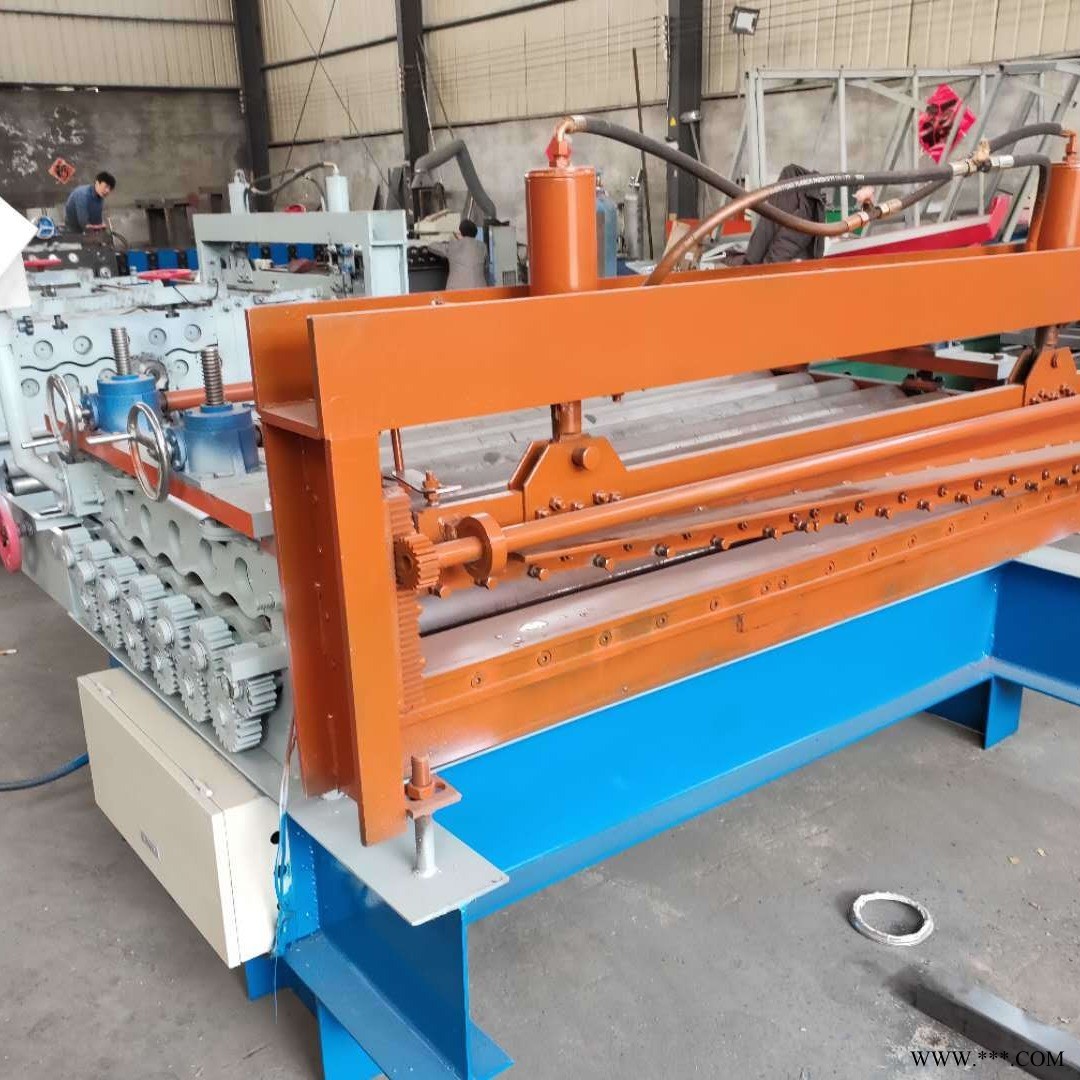

3.00mm-1250（伺服）板材开卷校平切断生产线技术参数
一 机组基本技术参数：
1试用原料参数
使用材料 冷轧卷材 （镀锌板）（Q235材质板均可）
材料厚度 3mm
材料宽度 1000-1250mm
钢卷内经 480-580m'm
钢卷外径 1500mm
钢卷重量 小于等于5吨
2设备其他参数
电源 380v
送料速度 40米/分钟
材料次数 20-30米/分钟(以2000mm板材长度计算）
生产线占地面积 约长15米--宽4.5米（以实际基础为准）
二 机组组成
本机组配置主要有以下部分组成
1液压上料小车 2悬臂式开卷机 3 校平机组4 切断机组5 输送带
三 组件性能及结构简述
液压上料小车：用于放置料卷。方便将料卷穿套定位在开卷机卷筒上
技术参数
承重能力 5吨
移动速度 7米/分钟
移动点机功率 3kw
组成 上料台车由行走底盘和v型2升降架组成
(1)液压顶升机构
(2)带减速机的电机驱动系统
(3)导轨
(4)微型支撑架
悬臂式开卷机：承重能力5吨
芯轴涨缩量 50mm（480-580）
组成 悬臂式开卷机由芯轴 机座和传动系统组成
（1）机座
（2）芯轴及其涨紧结构
（3）电机传动系统
（4）辅助支撑（加固型）
（5）离合装置
校平机组：
15辊四重式校平机
技术参数：
校平辊数：15辊
校平辊直径：105mm 40Cr实心圆钢
校平辊硬度：HRC50-55(外圆磨 镀铬 抛光精处理）
主电机功率：22kw
电控系统：伺服电控系统 伺服送料机
剪板：高速剪板机Q11-3*1250 下剪式
输送带：电机2.2KW 速度50m/min 输送带长度 4000mm
定制工期：28天
上门安装调试 指导工人操作 维护
定金百分之三十
设备出厂之前检验合格 双方验货打尾款装车发货
(如客户需要试板需自行提供板材 试机合格后客户卷材自己带回）
其他未尽事宜双方协议
