SXC-109SF系列伺服压力机 1T-15T伺服压力机 转向器压装机

SXC-109SF系列智能伺服压力机/宁波精密伺服压力机/1T-15T伺服压力机/转向器伺服压装机技术原理：

智能伺服压装机：由交流伺服电机驱动，通过高精度滚珠丝杆输出作用力，实施压力装配和压力位移监测功能。内置的精密压力传感器和编码器能精确测量速度、压力和位置。专业开发的控制软件可保证全过程精确控制压装力、停止位置、压装速度和保压时间等参数，达到全过程数控化管理。

SXC-109SF系列智能伺服压力机/宁波精密伺服压力机/1T-15T伺服压力机/转向器伺服压装机智能伺服压装机的应用：

1、轴承压力装配：精确控制位移和压力

2、液压马达与泵配组件：精确控制压力和位移

3、马达精密压装

4、燃料电池精密压装

5、硬盘读写头压力装配

6、DVD机芯Turn lable压装

7、钟表机芯精密装配

8、微电机与伺服电机组件装配

9、插头压力封装：精确压力封装避免塑料件的损坏

10、减速机组件精密压装

11、发动机组件装配

12、密封件精密压装

13、断电器附件封装

14、电子元件压力装配：精确控制压力及位移

15、汽车水泵组件精密装配

16、压力检测：精确检测位移及压力

17、柱销/套压力装配：精确控制压力及压入深度。

SXC-109SF系列智能伺服压力机/宁波精密伺服压力机/1T-15T伺服压力机/转向器伺服压装机智能压装机的功能特点：

1、电缸控制：可以直接控制伺服系统运行

2、运行监控：针对设定参数进行时时监控压力与位移

3、参数设置：根据工艺需求可以单独设置运行程序

4、压装模式：具备多种压装模式，可供选择。

5、数据储存：每次装配数据进行单独储存，可进行追溯

6、曲线显示：采用双变量曲线，显示压力位移状态

7、程序检索：存储多套程序，方便调用

8、判定设置：根据产品工艺要求设置判定上限下限

9、压力采集：压装过程中对当前压力进行时时采集

10、位移采集：压装过程中对当前位移进行时时采集

11、自动补偿精度：满足特定工况下的精密装配要求

12、通讯功能：具备RS485或RS232与上位机通讯功能

SXC-109SF系列智能伺服压力机/宁波精密伺服压力机/1T-15T伺服压力机/转向器伺服压装机设备特点：

1；冲程五段速精密压装； 2；在线压装质量判定；

3；压装曲线显示；4；七种压装模式供选择；

5；100套压装程序可设定；6；压装数据传送和存贮

7；冲程五段速：快进、探测、压装、保压、返回

七种压装模式可在程序设定时选择：

1；恒定压装速度，设定***位置停止

2； 恒定压装速度，设定***压力停止

3；恒定压装速度，设定***位移停止

4；恒定压装速度，I/O触发停止

5；压力/位移，两段式模式

6；压力/压力，两段式模式

7；压力/位置，两段式模式

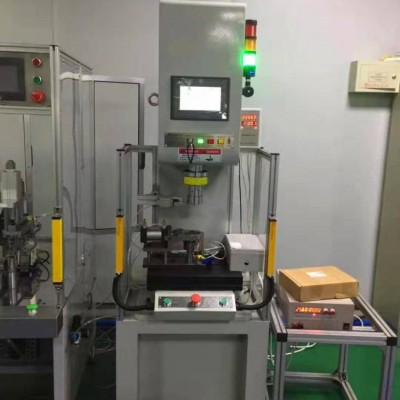

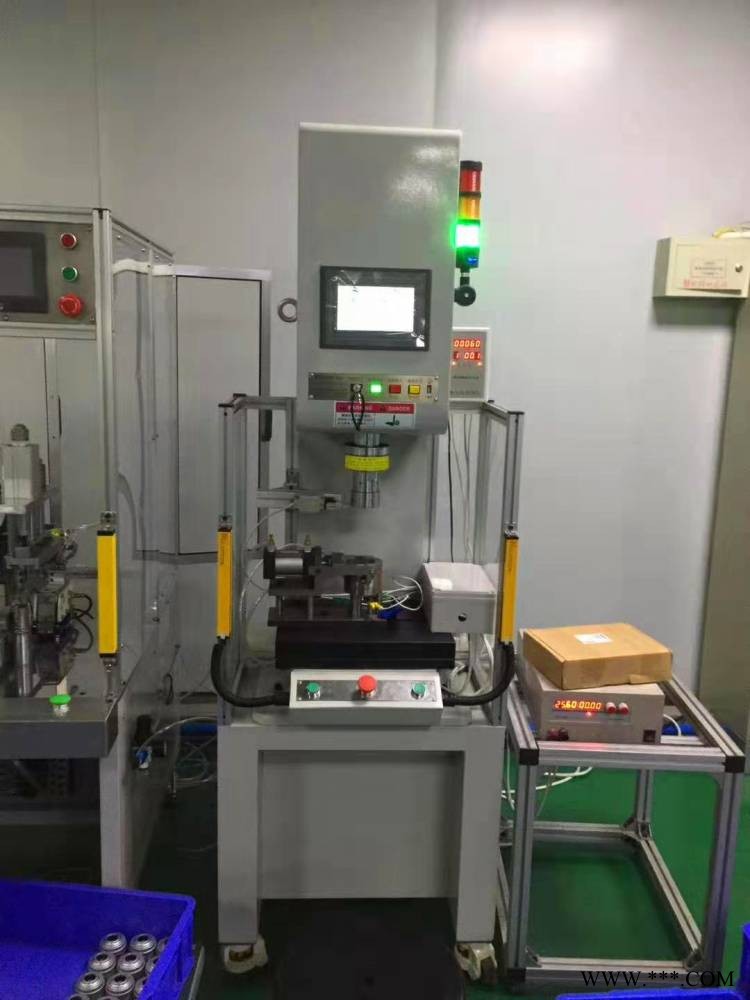

SXC-109SF系列智能伺服压力机/宁波精密伺服压力机/1T-15T伺服压力机/转向器伺服压装机1.该设备采用单柱式结构,伺服马达驱动滚珠丝杆,触摸屏显示;
2.该设备有以下功能:
位置设定功能:1>上压头位置显示;2>压装可调行程:0-200mm,可控数字显示实际压装行程,重复精度：±0.01mm;触摸屏显示精度:0.001mm;
压力设定功能:1>显示压头压装压力;2>设定压头压力上限,压装压力大于上限压力时,上压头立即回程并报警;3>设定压头压力下限,压装压力小于下限压力时,上压头立即回程并报警;4>压力显示：0-5000KG（或0-50000N均可），压力控制精度：在500-5000KG范围内为1‰，500KG以下为5%，或更大；


3.电控装置:
电器控制柜有供检查和维修用的照明灯,主要电器元件均采用国际或国内知名品牌；
控制系统分手动、半自动单循环,2种操作方式;
PLC采用日本松下品牌,触摸屏为台湾台达品牌，滚珠丝杆为台湾上银品牌，伺服马达和控制器为日本三洋品牌，光电保护器为深圳同创品牌;
4.技术参数:
设备***可控压力:500-5000KG，
设备开口高度:420mm,闭合高度:220mm
设备行程：200mm
工作面尺寸:480*390mm(左右*前后)
地面离工作面高度:1100mm
压头和工作面的平面度:≤0.03mm/100mm
压头和下工作面的相对平行度:≤0.02mm/100mm
压头运动时相对于下工作面的垂直精度: ≤0.02mm/100mm
压装可调行程:0-200mm,可控,重复精度：±0.01mm
压装压力显示:0-5000KG可调
压装压力显示数值与实际压力误差: 1‰（在500-5000KG范围内）

5.电流种类及电压:交流电 50±5(Hz)  380±15%(V)
6.伺服马达功率：5.5KW
7.保压时间：0-10秒
8.下压速度：快速160mm/s,探测速度：0.1-10mm/s, 压装速度：0.1-5mm/s
9.三种压装模式选择：?恒定压装速度，设定***位置停止?恒定压装速度，设定***压力停止?恒定压装速度，设定***位移停止
10.该精密伺服压装机具有以下功能：伺服压力机|数控精密伺服压机|厦门伺服电子压装机
A 在线压装质量判定：压装力与位移全过程曲线图可以显示在液晶显示触摸屏上；全过程控制可以在作业进行中的任意阶段自动判定产品是否合格， 实时去除不良品，从而实现在线质量管理；
B 压装力、压入深度、压装速度、保压时间等全部可以在操作面板上进行数值输入，界面友好，操作简单；
C  可自行定制、存贮、调用压装程序100套：三种压装模式可供选择，满足您不同的工艺需求；
D  通过外部端口连接计算机，可以将压装数据存贮在计算机中，保证产品加工数据的可追溯性，便于生产质量控制管理；
E  由于机器本身就具有***的压力和位移控制功能，所以不需要另外在工装上加硬限位，加工不同规格产品时只需调用不同压装程序，因此可以轻松地实现一机多用和柔性组线
11. 设备外形约:720*920*2720mm(长*宽*高)
