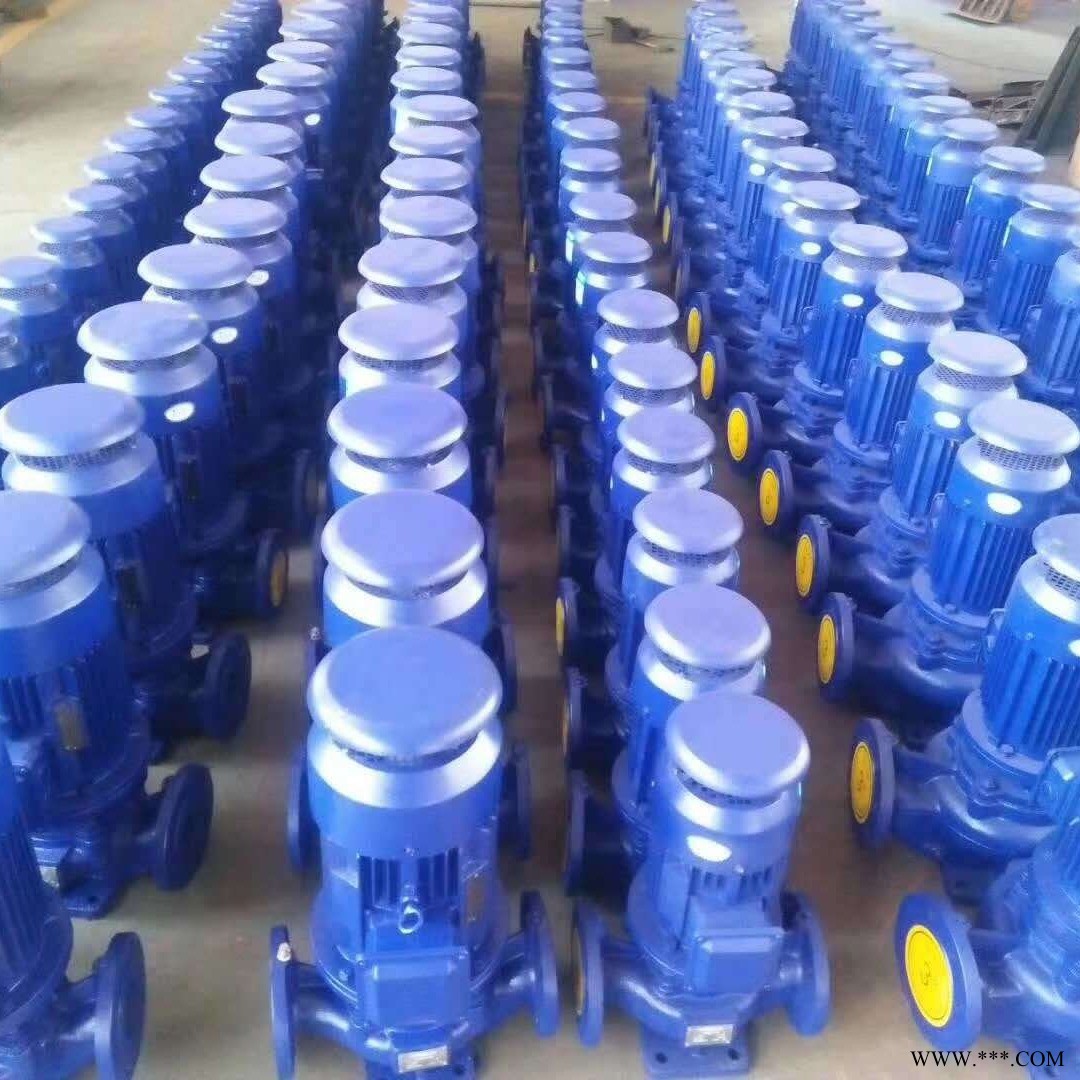

变频管道离心泵 ISG立式变频管道离心泵

变频管道离心泵 ISG立式变频管道离心泵概述

  ISG型系列单级单吸管道离心泵，是本单位科技人员与国内水泵专家选用国内youxiou水力模型，采用IS型离心泵之性能参数，在一般立式离心泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。该系列立式管道泵产品具有 节能、噪音低、性能可靠等优点，符合新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。

变频管道离心泵 ISG立式变频管道离心泵型号意义

立式管道泵主要用途

1.ISG型立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

2.IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

3.GRG型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。

4.IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。

5.YG立式管道油泵，供输送汽油、 、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。

6.IHGB型立式不锈钢防爆型化工离心泵，适用于输送易燃性化工液体。

7.ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式离心泵，适用于环境噪声要求很低的场合及空调循环等。

立式管道泵工作条件

1.吸入压力≤1.0MPa，或泵系统高工作压力≤1.6MPa，即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2.环境温度＜40℃，相对湿度＜40%。

3.所输送介质中固体颗粒体积含量不超过单位体积的0.1，粒度＜0.2mm。

注：如果用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

立式管道泵特点

1.泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2.叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

3.轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料，耐磨密封，能有效地延长机械密封的使用寿命。

4.安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5.可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。

6.可根据管路布置的要求采用泵的竖式和横式安装。

变频管道离心泵 ISG立式变频管道离心泵性能参数表;
