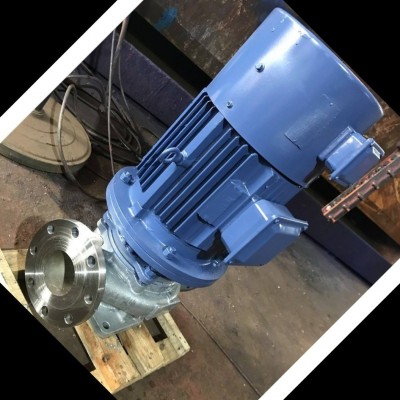

ISG立式管道离心泵 立式离心泵 SG立式管道泵

一、ISG立式管道离心泵 立式离心泵 ISG立式管道泵产品概述：
   鄂泉牌立式管道离心泵ISG型系列单级单吸立式管道离心泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。同时根据使用温度、介质等不同在ISG型管道离心泵基础上派出适用热水、高温、腐蚀性化工泵、油泵。该产品具有同效节能、噪音低、性能稳定等特点。
 二、ISG型立式管道离心泵主要特点：

1、轴封采用机械密封或机械密封的组合，采用优质的合金密封环，增强了密封的耐磨性，能有效地延长泵的使用寿命。
2、进出口成180角度，满足不同的连接场合。
3、立式管道离心泵结构紧凑、体积小、外形美观，其结构决定安装占地面积小，如加上防护罩可置于户外使用。
4、安装检修方便，无需拆动管路系统。泵进口和出口为相同口径，简化了管道的连接。
5、叶轮直接安装在电机轴上，从而保证泵的同心度，因而增强了泵的运行稳定性和延长泵的使用寿命。
6、可根据流量和扬程的需要采用泵的串联、并联运行方式。
7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，这是其它泵类所不具有的。

三、ISG立式管道泵主要用途：
1、ISG型立式离心泵，供输送清水及物理性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。使用温度T<80℃。
2、IRG（GRG）型立式热水（高温）热水循环泵，适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵，IRG使用介质温度不超过120℃，GRG型使用介质温度不超过240℃。
3、IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为－20℃~+120℃。
4、IHGB型不锈钢防爆型化工离心泵，适用于输送易燃易爆性化工液体。
5、YG立式管道油泵供输送qi油、mei油、chai油等石油产品，被输送介质温度为－20℃~+120℃。
6、ISGD、IRGD、GRGD、IHGD、YGD、IHGBD型立式低转速离心泵，适用于环境声要求很低的场合及空调循环等。
 四、ISG立式离心泵工作条件：
1、吸入压力≤1.0Mpa，或泵系统zui高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,
2、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm. 注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。
3、环境温度<40℃，相对湿度<95%。
4、ISG型管道离心泵订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。
 五、ISG型管道离心泵结构说明：
1、泵与电机同端盖，轴向尺寸缩短，结构简单。
2、泵体上设有取压孔和放水孔。
3、泵体上设有排气阀，工作前能排放泵内空气。
4、泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。
 六、ISG单级单吸立式离心泵型号意义：

 七、ISG立式管道离心泵 立式离心泵 ISG立式管道泵技术选型:

 八、管道离心泵安装使用说明：

1.安装前应检查：基础的尺寸、位置、标高应符合设计要求；设备不应有缺件、损坏和锈蚀等情况，管口保护物和堵盖应完好；盘车应灵活，无阻滞、卡住现象，无异常声音。
2、出厂时已装配、调试完善的部件不应随意拆卸。
3、泵安装的找平找正。
水泵基础高出地面的高度应便于水泵安装，且不应小于0.1m。水泵运输到指定位置后，进行设备吊运安装，准确就位于已经做好的设备基础上，然后穿上地脚螺栓并带螺帽，底座底下放置垫铁，以水平尺初步找平，地脚螺栓内灌混凝土。
待混凝土凝固期满进行精平并拧紧地脚螺栓帽，每组垫铁以点焊固定，基础表面打毛，水冲洗后以水泥砂浆抹平。
4、管路安装应符合下列要求：
（1）管子内部和管端应清洗干净，密封面和螺纹不应损坏，相互连接的法兰端面或螺纹轴心线应平行、对中，不应强行连接。
（2）管路与泵连接后，不应再在其上进行焊接和气割，如需han接或气割时，应拆下管路或采取必要的措施，防止han渣进入泵内和损坏泵的零件。
（3）管路的配置宜按设备资料及设计图纸进行复检。
（4）每台水泵出水管上应装设阀门、止回阀和压力表；当水泵直接从室外给水管网抽水时，应在吸水管上装设阀门、止回阀和压力表，并应绕水泵设置装有阀门的旁通管。
（5）、水泵的隔振及防噪：在水泵进出水管上宜安装可曲挠橡胶接头或波纹管金属接头；管道支架宜采用弹性吊架、弹性托架；为创造良好的隔振效果，基础隔振、管道隔振和支架隔振三者必须配齐，其中隔振垫（减震器）的面积、层数、个数、型号和可曲挠接头的型号、数量必须按照计算结果选用及安装。减振器的型号、定位尺寸、选配数量等参数直接关系到水泵的稳定性和减振效果，该参数的确定必须是经过技术人员的核算确认。
水泵压出管道穿墙、楼板处，应采取防止固体传声措施。
（6）水泵调试要点
在电气控制确保安全灵敏可靠的前提下，进行水泵的单机试运转。
将泵出水管上阀件关闭，随泵启动运转再逐渐打开，并检查有无异常，电动机温升、水泵运转、压力表数值、接口严密程度是否符合要求等。
