铸钢蒸汽安全阀、铸钢全启式安全阀、铸钢油路安全阀、铸钢气路安全阀、锅炉安全阀|目前最新的【供应专区】

品牌 :	GH/工恒	型号 :	A48Y
阀瓣开启高度 :	全启式安全阀	结构形式 :	弹簧式
加工定制 :	是	连接形式 :	法兰
材质 :	铸钢	公称通径 :	20-300
适用介质 :	蒸汽	标准 :	国标
流动方向 :	换向	零部件及配件 :	定位器
形态 :	角式	压力环境 :	常压
类型(通道位置) :	直角式	阀体构造 :	不封闭式

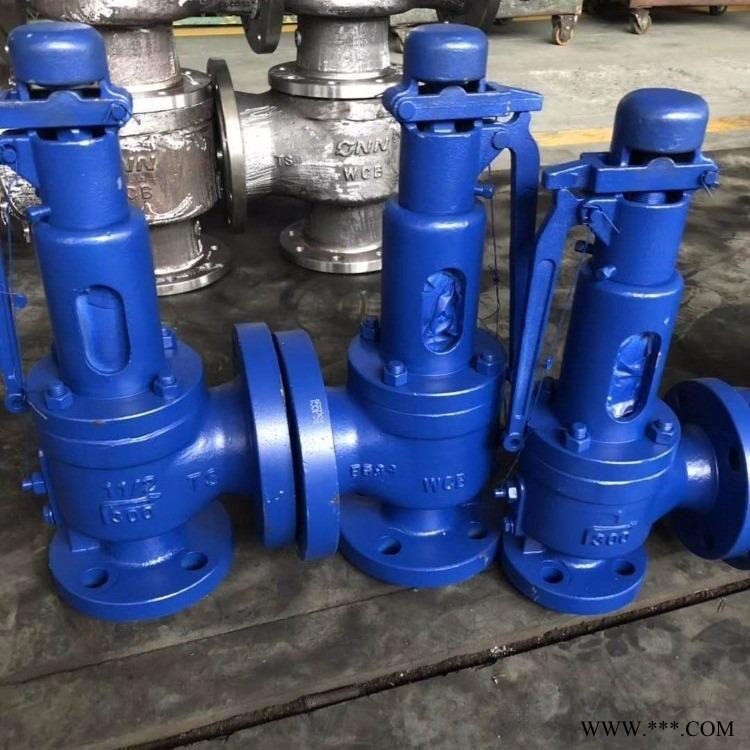

一、带扳手弹簧全启式安全阀A48Y产品概述

A48Y型带扳手弹簧全启式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上。A44Y适用于工作温度≤300℃的空气、石油等介质的设备或管路上，作为超压保护装置。连接法兰标准PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2标准

适用于高温蒸汽、空气等气体介质的设备和管路上，作超压保护装置。当设务和管路上，作超压保护装置。当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放；当压力降低到规定值时，阀门自动关闭，保证设备和管路的正常运行。A48SB高温散热安全阀,蒸汽安全阀,高温弹簧安全阀-高温蒸汽安全阀,A48SB高温散热安全阀在A48安全阀的基础上增加了散热器，使弹簧更加容易散热，提高了阀门的使用温度，A48SB高温散热安全阀可用于300℃以上温度的蒸汽介质。

浙江上欧阀门主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀,蒸汽减压阀蒸汽用安全阀必须带有扳手，当介质压力达到整定压力75%以上时，能利用扳手将阀瓣提升，该扳手对安全阀的动作不应造成阻碍。A48Y型适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上。A44Y适用于工作温度≤300℃的空气、石油等介质的设备或管路上，作为超压保护装置。连接法兰标准PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2标准。

二、A48Y 结构简述

1、具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。
3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术，提高了硬度、耐磨性、抗冲抗性。
4、调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。

三、安装说明

1、安全阀必须垂直安装，并zui好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积，防止产生背压影响阀门的排放能力。

1、手动开启，便于平时检查其密封性。
2、紧急故障情况下，手动开启。
蒸汽系统等无害、廉价介质的安全阀比较常用，多一道保险儿。

-产品特点
1、全启式结构，排量大
2、阀瓣处设有反冲盘部件
3、带提升扳手可定期检验阀门开启的灵活性
4、整定压力偏差小，可达±3%
5、启闭压差≤15%
6、选用优质的弹簧钢，保证弹簧的寿命和稳定性
7、平面结构的阀瓣和阀座易于维修和重新加工
8、阀盖敞开式设计可用于温度较高的介质

执行标准
设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928

二、主要零部件材料

NO.	零件名称	A48Y-C 材料	A48Y-P材料	A48Y-R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	CF8M
2	阀座	2Cr13	1Cr18Ni9Ti	316
3	调节圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反冲盘	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	阀瓣	2Cr13	1Cr18Ni9Ti	316
6	导向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆	45	2Cr13	2Cr13
12	保护罩	ZG200-400	ZG200-400	316
	密封面材料	堆焊Co基硬质合金

阀体

安全阀是通过阀体使零件相互连接成为一个完整的产品。安全阀通过阀体的法兰或螺纹管接头或焊接连接在系统上的。阀体承受着被保护系统的压力作用，所以阀体应有足够的强度和密封性，不允许出现变形或泄漏。阀体应按有关标准进行强度试验。

阀座

阀座设计成可拆卸的结构形式，阀座通道设计成拉法尔喷嘴的光滑低阻力形状。喷嘴式安全阀能在长期使用中保持高度密封，减少阀座和阀瓣密封面的机械变形、热变形和侵蚀。阀座的热变形是介质对于非对称阀体的作用引起的，而阀座的机械变形则可能在把阀体紧固在容器上发生。采用可拆卸结构，则阀体的变形一般不易造成阀座的变形，而阀座的变形是导致安全阀泄漏的主要原因。

安全阀的主要受压元件是阀座，所以在设计时应进行强度校核，在结构上应设计成圆滑过渡，阀座一般不宜采用铸件，应采用棒料和锻件加工，并需进行强度试验。

阀瓣

阀瓣是和阀座一起组成密封面，其密封面一侧要直接承受介质的压力、温度等，它的结构设计合理与否，直接影响到安全阀的密封性能。

阀瓣的结构设计是根据安全阀要达到的密封性能指标、密封面宽度和密封比压、受弹簧预紧力的大小、所使用的介质特性等诸多因素来考虑的。

阀瓣的材料选用和阀座相比，应相同或更好一点，对美标安全阀来说，采用较多的是420、304和316L，当然，在所有腐蚀性强的地方，还应选用更好的，如蒙乃尔、哈氏合金、钛合金等其它材料。

阀杆

安全阀弹簧的作用力是通过阀杆传递给阀瓣，形成初始密封。当安全阀动作时，阀杆沿着弹簧上下面的弹簧座移动，因此阀杆的作用很重要。

弹簧

弹簧是重要的零件之一，弹簧式安全阀的性能受弹簧的控制，弹簧的设计成功与否决定了安全阀的zui终性能是否达到设计要求和使用要求。弹簧在安全阀里的工作原理比较简单，它通过弹簧座把作用力传递给阀杆，阀杆再把弹簧力传递到阀瓣上。

调节圈

调节圈是全启式安全阀的重要部件之一，调节圈分上调节圈和下调节圈，有的厂商生产的安全阀甚至有二个以上的调节圈。利用调节圈对排放压力、回座压力进行调整，这个调整由制造厂商根据需要来确定，用户在使用过程中不得随意调整调节圈的位置，它决定着安全阀的动作性能。

三、带扳手弹簧全启式安全阀A48Y外形尺寸和连接尺寸

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	DN	D1	K1	g3	g2	b1	f	f1	Z1-ød1	L	L1	≈H
A48Y-16C	20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	411
	25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	411
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	411
	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	472
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	532
	65	40	185	145		120	20	3		4-18	80	200	160		135	20	3		8-18	160	140	556
	80	50	200	160		135	20	3		8-18	100	220	180		155	22	3		8-18	170	135	561
	100	65	220	180		155	20	3		8-18	125	250	210		185	22	3		8-18	195	175	667
	125	80	250	210		185	22	3		8-18	150	285	240		210	24	3		8-23	210	190	857
	150	100	285	240		210	24	3		8-23	175	310	270		240	26	3		8-23	255	230	915
	200	125	340	295		265	26	3		12-23	250	405	355		320	30	3		12-26	300	260	1073
	250	150	405	355		320	30	3		12-26	300	460	410		375	30	4		12-26	350	320	1307
	300	220	460	410		375	30	4		12-26	400	580	525		485	36	4		16-30	370	350	1233
	350	250	520	470		435	34	4		16-26	500	715	650		608	44	4		20-34	500	450	1711
	400	280	580	525		485	36	4		16-30	500	715	650		608	44	4		20-34	500	450	1780
A48Y-25	20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	411
	25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	411
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	411
	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	472
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	532
	65	40	185	145		120	22	3		8-18	80	200	160		135	20	3		8-18	160	140	556
	80	50	200	160		135	22	3		8-18	100	220	180		155	22	3		8-18	170	135	561
	100	65	230	190		160	24	3		8-23	125	250	210		185	22	3		8-18	195	175	667
	125	80	270	220		188	28	3		8-26	150	285	240		210	24	3		8-23	210	190	857
	150	100	300	250		218	30	3		8-26	175	310	270		240	26	3		8-23	255	230	915
	200	125	360	310		278	34	3		12-26	250	405	355		320	30	3		12-26	300	260	1073
	250	150	425	370		332	36	3		12-30	300	460	410		375	30	4		12-26	350	320	1307
	300	220	485	430		390	40	4		16-30	400	580	525		485	36	4		16-30	370	350	1233
	350	250	555	490		448	44	4		16-34	500	715	650		608	44	4		20-34	500	450	1711
	400	280	620	550		505	48	4		16-36	500	715	650		608	44	4		20-34	500	450	1780
A48Y-40	20	15	105	75	51	55	16	2	4	4-14	25	115	85		65	16	2		4-14	110	95	411
	25	16	115	85	58	65	16	2	4	4-14	32	140	100		78	18	2		4-18	110	95	411
	32	20	140	100	66	78	18	2	4	4-18	40	150	110		85	18	3		4-18	115	100	411
	40	25	150	110	76	85	18	3	4	4-18	50	165	125		100	20	3		4-18	120	110	472
	50	32	165	125	88	100	20	3	4	4-18	65	185	145		120	20	3		4-18	135	120	532
	65	40	185	145	110	120	22	, 3	4	8-18	80	200	160		135	20	3		8-18	160	140	556
	80	50	200	160	121	135	22	3	4	8-18	100	220	180		155	22	3		8-18	170	135	561
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210		185	22	3		8-18	195	175	697
	125	80	270	220	176	188	28	3	4.5	8-26	150	285	240		210	24	3		8-23	210	190	857
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270		240	26	3		8-23	255	230	915
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355		320	30	3		12-26	300	260	1073
	250	150	450	385	313	345	42	3	4.5	12-34	300	460	410		375	30	4		12-26	350	320	1307
	300	220	515	450	364	408	46	4	4.5	16-34	400	580	525		485	36	4		16-30	370	350	1233
	350	250	580	510	422	465	52	4	5	16-36	500	715	650		608	44	4		20-34	500	450	1711
	400	280	660	585	474	535	58	4	5	16-41	500	715	650		608	44	4		20-34	500	450	1711
A48Y-64	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	2	4	4-14	96	85	297
	25	16	140	100	58	78	22	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	310
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	322
	40	25	170	125	76	95	24	3	4	4-23	50	165	125	88	100	20	3	4	4-18	135	120	352
	50	32	180	135	88	105	26	3	4	4-23	65	185	145	110	120	22	3	4	8-18	155	135	425
	65	40	160	110	130	28	3	4	8-23	80	200	160	121	135	22	3	4	8-18	175	160	570
	80	50	215	170	121	140	30	3	4	8-23	100	235	190	150	160	24	3	4.5	8-23	175	160	560
	100	65	250	200	150	168	32	3	4.5	8-26	125	270	220	176	188	28	3	4.5	8-25	195	195	690
	150	100	345	280	204	240	38	3	4.5	8-34	200	375	320	260	282	38	3	4.5	12-30	280	265	935
A48Y-100	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	3	4	4-14	96	85	297
	25	16	140	100	58	78	24	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	310
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	2	4	4-18	130	110	322
	40	25	170	125	76	95	26	3	4	4-23	50	165	125	88	100	20	3	4	4-18	135	120	352
	50	32	195	145	88	112	28	3	4	4-26	65	185	145	110	120	22	3	4	8-18	155	135	425
	65	32	220	170	110	138	32	3	4	8-26	80	200	160	121	135	22	3	4	8-18	175	160	570
	80	40	230	180	121	148	34	3	4	8-26	100	235	190	150	160	24	3	4.5	8-23	175	160	560
	100	50	265	210	150	172	38	3	4.5	8-30	125	270	220	176	188	28	3	4.5	8-25	195	195	690
	150	80	355	290	204	250	46	3	4.5	12-34	200	375	320	260	282	38	3	4.5	12-30	280	265	935
