| 加工定制 : | 是 | 品牌 : | GH/工恒 |
| 型号 : | A27W-10T | 连接形式 : | 外螺纹 |
| 材质 : | 碳钢 | 阀瓣开启高度 : | 微启式安全阀 |
| 结构形式 : | 弹簧式 | 公称通径 : | 15-50 |
| 适用介质 : | 水 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 形态 : | 角式 | 压力环境 : | 常压 |
| 类型(通道位置) : | 直角式 | 阀体构造 : | 不封闭式 |
| 型号 | A27W-10T | 连接形式 | 螺纹 |
| 材质 | 铸铁 | 阀瓣开启高度 | 微启式安全阀 |
| 结构形式 | 弹簧式 | 公称通径 | DN15,DN20，DN25,DN32，DN40，DN50，DN65，DN80（mm） |
| 适用介质 | 蒸汽 | 标准 | 国标 |
| 压力环境 | 常压 | 阀体构造 | 不封闭式 |

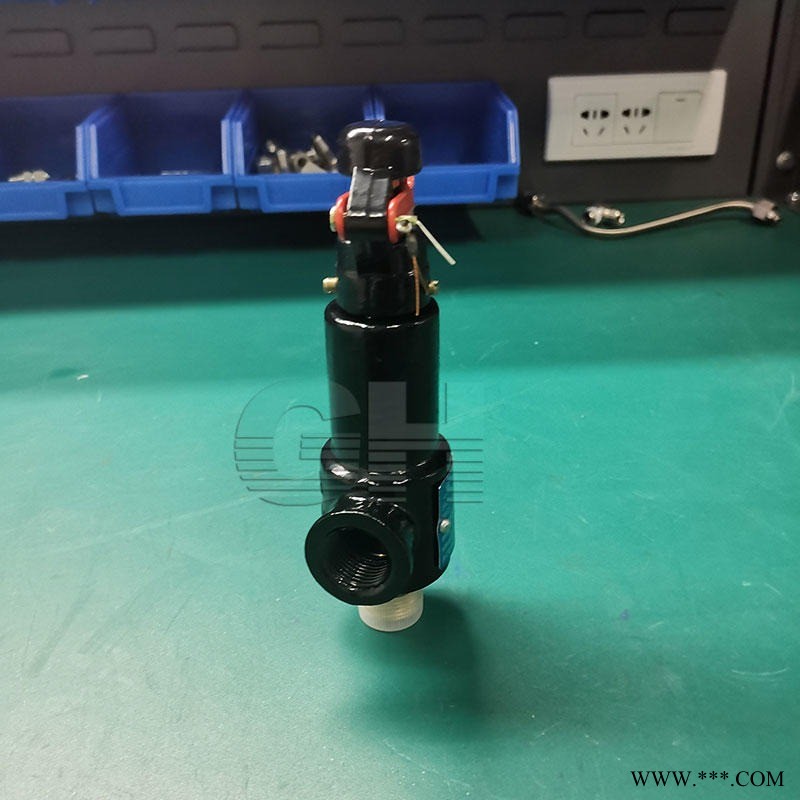

A27W-10T弹簧式安全阀适用于公称压力1MPa范围以内,工作温度≤200°C，介质为空气，蒸汽或水的压力容器，工业设备和管道上，作为防止超压的一种保护装置。
技术参数
压力单位MPa
公称压力PN | 1 |
强度试验压力 P s | 1.5 |
密封试验压力 | 0.1~0.2 >0.2 ~0.3 |
>0.3~0.7 >0.7 ~ 1.0 | |
使用介质 | 空气、蒸汽、水 |
使用温度°C | ≤200 |
开启高度ｈ | ≥1/20do |
＊1MPa=10.2Kg
主要零件材料
零件名称 | 材料 | 零件名称 | 材料 |
阀盖，保护罩 | KT30-6 | 弹簧 | 60SMn |
阀体，阀瓣，阀杆 | ZHMn58-2-2 | 拉手 | A3或KT30-6 |
调节螺套，锁紧螺母 | 黄铜 |
主要结构尺寸 单位：mm
公称通径 DN | R | do | S | H= | L1 | L | G | 重量 |
15 | 1/2” | 16 | 30 | 176 | 54 | 35 | 1/2” | 1 |
20 | 3/4” | 20 | 34 | 189 | 59 | 37 | 3/4” | 1.2 |
25 | 1” | 25 | 40 | 221 | 70 | 42 | 1” | 1.7 |
32 | 11/4” | 31 | 48 | 247 | 83 | 45 | 11/4” | 2.1 |
40 | 11/2” | 37 | 56 | 269 | 89 | 55 | 11/2” | 3 |
50 | 2” | 48 | 66 | 305 | 104 | 67 | 2” | 4.7 |
65 | 21/2” | 62 | 86 | 362 | 116 | 76 | 21/2” | 9 |
80 | 3” | 73 | 98 | 383 | 125 | 84 | 3” | 11. |
