| 品牌 : | MJV闽嘉阀门 | 型号 : | 冷冻机用安全阀 |
| 阀瓣开启高度 : | 全启式安全阀 | 结构形式 : | 杠杆式 |
| 连接形式 : | 螺纹 | 材质 : | 黄铜 |
| 适用介质 : | 水 | 流动方向 : | 单向 |
| 压力环境 : | 高压 | 类型(通道位置) : | 直通式 |
| 工作温度 : | 高温 | 驱动方式 : | 手动 |
| 用途 : | 调节 | 工作压差 : | 100 |
| 产品别名 : | 安全阀 |
公司主要生产冷冻机用安全阀，可提供冷冻机用安全阀价格，冷冻机用安全阀说明书，冷冻机用安全阀实物图，冷冻机用安全阀结构图，冷冻机用安全阀外形尺寸，冷冻机用安全阀执行标准，冷冻机用安全阀工作原理，冷冻机用安全阀作用特点。

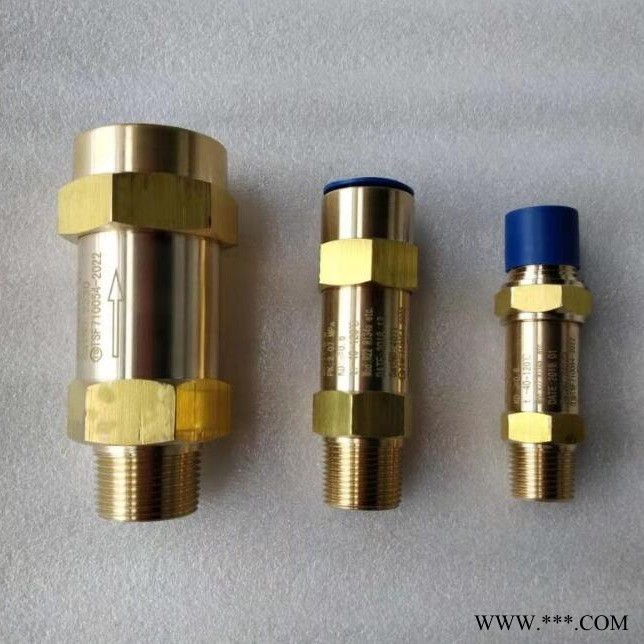

冷冻机用安全阀概述：
冷冻机用安全阀是用于制冷设备上，作为设备的超压保护装置，当设备运行压力升高超过允许值时，阀门能自动开启，并按照设备运行要求，排放额定量介质，以防止设备压力继续升高，起到保护整个系统作用。
冷冻机用安全阀标准规范：
1、螺纹类型:G.NPT.PT.BSPT.BSP.DIN259/2999
2、设计制造按GB12241～12243-2005。
3、连接尺寸和整定压力可按用户要求定制。
冷冻机用安全阀主要性能参数:
型号 | SFA-22C300T |
公称压力 | 300Lbs |
公称通径 | DN8～32（1/4～1'1/4) |
强度试验压力 | 5.2MPa |
排放压力 | ≤1.1倍整定压力 |
密封压力 | 0.9倍整定压力 |
密封性 | 气压试验2分钟无泄漏、卤素检漏试验泄漏率≤0.1盎司/年 |
适用温度 | -40～105℃ |
适用介质 | 制冷剂、油、水等 |
冷冻机用安全阀主要规格尺寸：
规格mm(in) | mm | 整定压力 (MPa) | ||||
200 | 250 | 300 | 350 | 400 | ||
DN8(1/4) | 6.3 | 9 | 11.5 | 13.5 | 15.5 | 18 |
DN10(3/8) | 7.0 | 12 | 14.5 | 17 | 20 | 22.5 |
DN15(1/2) | 7.8 | 14.5 | 18 | 21.5 | 25 | 28 |
DN20(3/4) | 11 | 29 | 35.5 | 42.5 | 49.5 | 56 |
DN25(1) | 18 | 77.5 | 95.5 | 114 | 132.5 | 150.5 |
DN32(1'1/4) | 26.5 | 168 | 207 | 247 | 287 | 319.5 |
冷冻机用安全阀主要零件材料:
序号 | 零件名称 | 材料 |
1 | 阀体 | HPb59-1/h62 |
2 | 密封圈 | PTFE |
3 | 阀瓣 | HPb59-1/H62 |
4 | 弹簧 | 50CrVA |
5 | 调整螺母 | HPb59-1/H62 |
6 | 垫片 | T3 |
7 | 螺母 | HPb59-1/62 |
冷冻机用安全阀主要零件材料连接尺寸：
规格mm(in) | in | H | |
进口A | 进口B | ||
DN8(1/4) | 1/4-18MNPT | 5/8-18UNF | 80 |
DN10(3/8) | 3/8-18MNPT | 5/8-18UNF | 90 |
DN15(1/2) | 1/2-14MNPT | 7/8-14UNF | 95 |
DN20(3/4) | 3/4-14MNPT | 3/4-14FNPT | 100 |
DN25(1) | 1-11.5MNPT | 1-11.5FNPT | 120 |
DN32(1'1/4) | 1'/4-11.5MNPT | 1'/2-11.5FNPT | 175 |
