SVT-40-400安全阀校验台 高压安全阀检测设备

数显表手动

数显表手动控制安全阀综合校验台

（SVTB-32-DN400）

一、功能

数显表控制安全阀综合校验台是用高压空气为介质来检验各种安全阀的密封性能、起跳压力、回座压力等。考核其压力安全性能。

二、典型应用

用于DN15～400mm法兰式安全阀、螺纹式安全阀、全启式/微启式安全阀，常规厚薄法兰式安全阀、国产/进口安全阀,弹簧直接载荷式安全阀,带动力辅助功能的安全阀,带补充载荷的安全阀的性能测试。

设备符合国标要求，适用于质监局、锅检所、安全阀生产厂家、安全阀使用厂家等安全阀的性能测试，定期检验等场合

三、型号说明

SVTB-32-DN400

说明： SVTB----数显表控制

32----压力 32MPa

DN400----通径 400mm

四、技术参数

l 主机技术参数

1. 压力：32mpa

2. 试验介质：空气或氮气

3. 控制方式：数显表控制

4. 测试压力输出：1路；

5. 测试阀门通径：DN 15-400mm

6. 压力控制精度：≤±1%F.S；

7. 压力测量精度：0.4级压力表（可选更高压力等级）；

8. 压力表测量范围（双表校验）：0-2.5MPa,0-10MPa,0-25MPa, 0-40MPa（可根据需求选择）

9. 夹紧方式：液压油缸夹紧；

10. 夹紧力输出范围：0-30吨；

11. 密封方式：密封圈/螺纹密封；

12. 驱动气源：5-8bar,耗气量：1.0立方米/分；

13. 压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0。

l 工装技术参数

1．DN150 安全阀装卡座

安全阀通徂：DN15-- DN150

装卡力：20T

工作介质： 洁净空气,氮气

驱动气源： 0.5-0.8MPa

2．DN400 安全阀装卡座

安全阀通徂：DN150 一 DN400

装卡力： 30T

工作介质：洁净空气,氮气

工作温度： 0—50℃

驱动气源： 0.5-0.8MPa

五、系统组成

主要由动力系统、工件装夹系统、数据采集测试系统、电气控制及输出系统等组成。

1.动力系统：

增压泵STT40:驱动压力5-8bar;输出压力320bar; 为高压输出提供压力；

2.工件装夹系统：

本装夹系统采用相应规格的油缸进行加紧，夹紧力充分满足安全阀的压力要求；安全阀采用规格相应的连接工装，与高压泵气体管路相连；油缸夹紧保证被测件与管路之间的密封性， 2路单独操作。

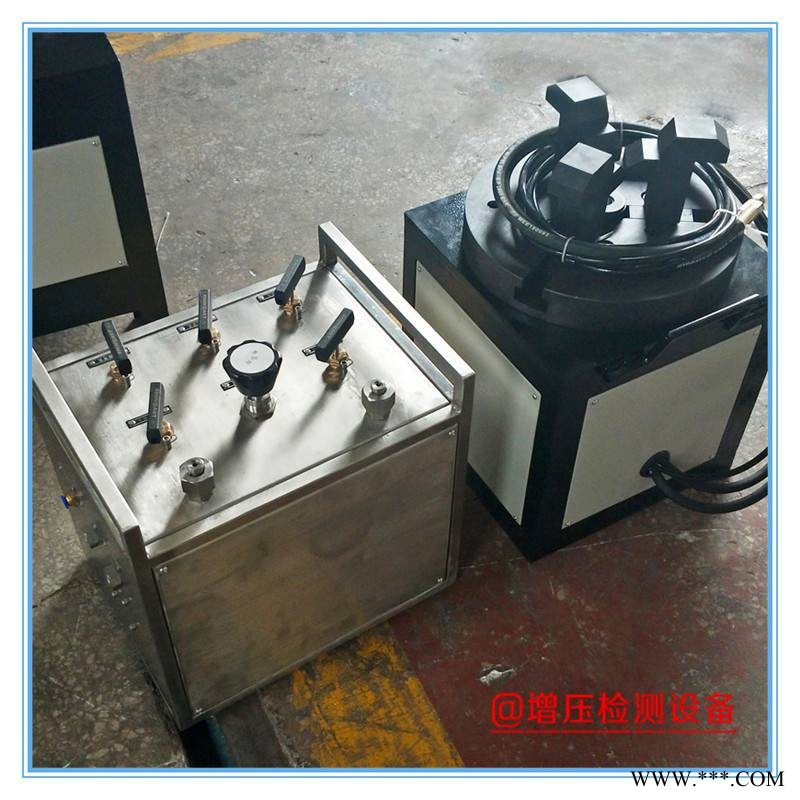

20T/30T夹紧力安全阀装卡座（DN150 /DN400 安全阀装卡座）

加紧动力系统：采用赛思特自制的气液增压泵GD64WL，压力无级可调，压力恒定，夹紧平稳。

3.数据采集测试系统：

由单片机、数显表、压力变送器等组成压力采集系统，实时采集压力数值，自动控制升压补压、夹紧压力显示、夹紧保护等。

1）数显表自动采集起跳压力,回座压力

2) 保压时间,压力,压差设定

3）夹紧力的选择

安全阀校核试验台技术方案
