 第五十八条 安全阀校验周期
  安全阀一般每年至少校验1次，对于弹簧直接载荷式安全阀，经使用经验证明和检验单位确认可以延长校验周期的，使用单位向省级或其委托的地(市)级安全监察机构备案后，其校验周期可以延长，但 长不超过3年。

固定式压力容器安全技术监察规程
（5）安全附件实行定期检验制度，安全附件的定期检验按照《压力容器定期检验规则》与相关安全技术规范的规定进行。

 TSG R7001- 2004-11-4  压力容器定期检验规则

第十七条  安全阀一般每年至少校验一次。对于弹簧直接截荷式安全阀，当满足本条所规定的条件时，经过使用单位技术负责人批准可以适当延长校验周期。

（一）满足以下全部条件的弹簧直接载荷式安全阀，其校验周期 长可以延长至3年：

1、安全阀制造企业已取得国家质检部门颁发的制造许可证；

2、安全阀制造企业能提供证明，证明其所用弹簧按GB/T 12243—1989《弹簧直接载荷式安全阀》标准进行了强压处理或者加温强压处理，并且同一热处理炉同规格的弹簧取10%（但不得少于2个）测定规定负荷下的变形量或者刚度，其变形量或者刚度的偏差不大于15%；

3、安全阀内件的材料耐介质腐蚀；

4、安全阀在使用过程中未发生过开启；

5、压力容器及安全阀阀体在使用时无明显锈蚀；

6、压力容器内盛装非粘性及毒性程度中度及中度以下的介质。

（二）使用单位建立、实施了健全的设备使用、管理与维修保养制度，并且能满足以下各项条件也可以延长3年；

（1）在连续2次的运行检查中，所用的安全阀未发现第十六条（五）2中所列的任何问题；

（2）使用单位建立了符合附件三要求的安全阀校验站，自行进行安全阀校验；

（3）使用单位建有可靠的压力控制与调节装置或者超压报警装置。

（三）满足本条（1）款中1、3、4、5和（二）款要求的弹簧直接载荷式安全阀，如果同时满足以下各项条件，其校验周期 长可以延长至5年：

1、安全阀制造企业能提供证明，证明其所用弹簧按GB/T 12243—1989《弹簧直接载荷式安全阀》标准进行了强压处理或者加温强压处理，并且同一热处理炉同规格的弹簧取20%（但不得少于4个）测定规定负荷下的变形量和刚度，其变形量或者刚度的偏差不大于10%；

2、压力容器内盛装毒性程度低度以及低度以下的气体介质，工作温度不大于200℃。

（四）凡是校验周期延长的安全阀，使用单位应当将延期校验情况书面告知发证机构。

      赛思特公司为全国特检所以及安全阀校验机构提供 新 专业的安全阀校验台设备，目前已成功应用于全国各机构。

      济南赛思特生产的安全阀校验台可分为数显表控制和计算机控制，数显表可实现 1）采集起跳压力、回座压力 2)保压时间、压力、压差设定 3）卡座的选择 4）夹紧力的选择 完全实现了半自动化检测，不同于其他厂家生产的手动控制型。而计算机控制型安全阀校验台采用美国NI公司数据采集软件，功能强大，性能稳定，整个实验过程可以在计算机上自动完成，可显示压力曲线，各试验参数可以自由设定，比如试验压力，保压时间，允许压降等。

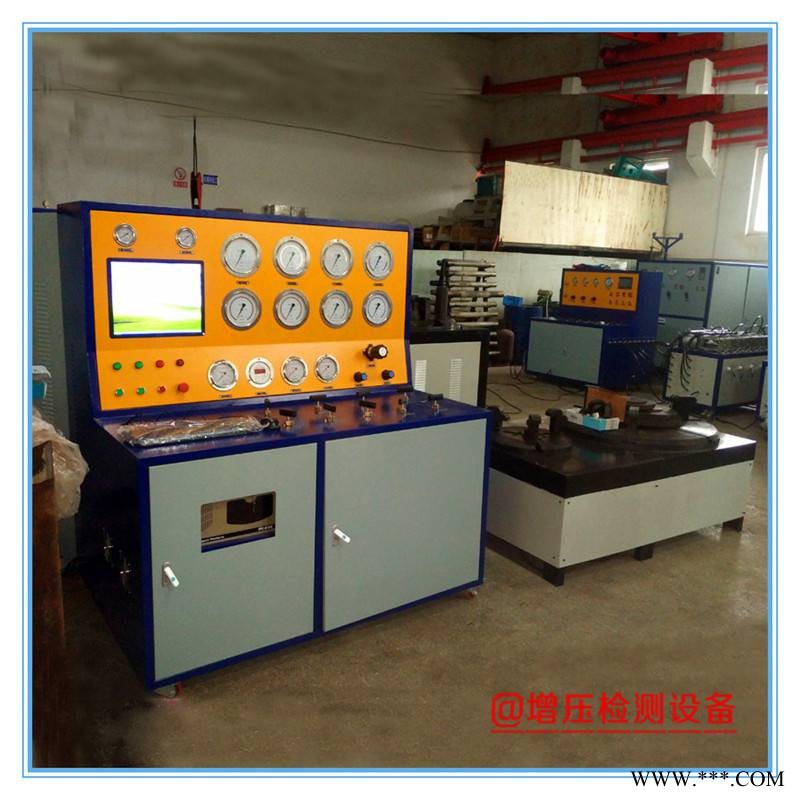

安全阀整定测试试验台是我公司参考GB/T12242-2005（压力释放装置、性能试验规范），依据我公司安全阀测试台经验研制而成的大排量、低压力重闭式安全阀整定压力的调整及测试的新型试压装置。

一、功能

安全阀装配测试台对各种安全阀进行整定压力调整、整定压力检测、排放压力检测、回座压力检测等，考核其压力密封性能、泄漏率。

二、型号

SVTA-400-40

说明：400----安全阀通径 400mm

40----安全阀工作压力40MPa

三、系统组成

主要由动力系统、工件装夹系统、数据采集测试系统、电气控制及输出系统等组成。

1. 动力系统：

空气增压泵STT60(一用一备):驱动压力3-7bar;输出压力180-420bar; 为高压输出提供压力；

2.工件装夹系统：

本装夹系统采用相应规格的油缸进行加紧，夹紧力充分满足安全阀的压力要求；安全阀采用规格相应的连接工装，与高压泵气体管路相连；油缸夹紧保证被测件与管路之间的密封性，3路单独操作。

2.1 5T夹紧力安全阀装卡座

加紧动力系统：5bar-8bar压缩空气

2.2 20T夹紧力安全阀装卡座

加紧动力系统：采用赛思特自制的气液增压泵GD64WL，该泵采用电气比例阀控制，升压速度无级可调，压力恒定，夹紧平稳

2.3 30T夹紧力安全阀装卡座

夹紧动力系统同上

3.数据采集测试系统：

压力采集系统组成，实时采集压力-时间变化，自动绘制压力-时间曲线。

压力传感器：按压力段设置四级传感器

压力范围：0-1MPa;0-2.5MPa，0-25MPa,0-60MPa

性能指标高达±0.5%FS的精度，量程比100:1 ;

提供10年的稳定性与有限寿命期的保证

4.电气控制及输出系统：

软件：采用NI公司LabView，自主开发软件程序。通过采集卡将压力、时间数据统一传输到计算机，计算机对各数据进行显示、放大、记录、形成曲线，各数据可以通过打印机进行打印。美国NI采集板卡 :在高采样率下保证高精度。
