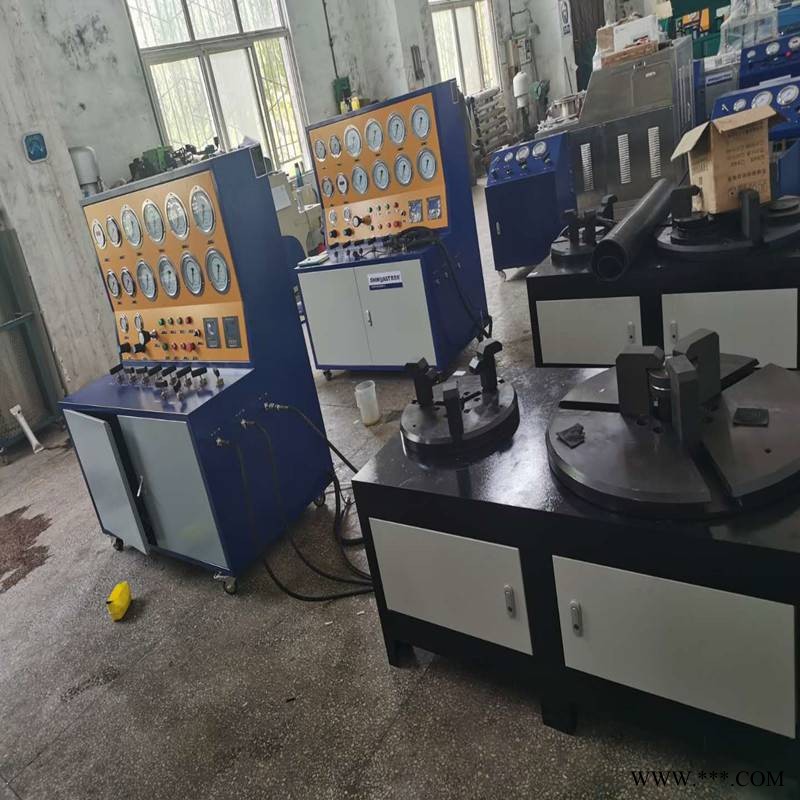

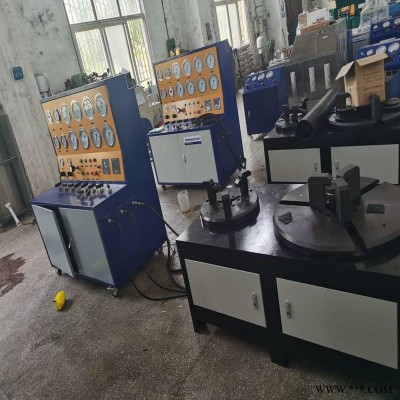

供应安全阀压力校验台 离线式安全阀测试台

安全阀试验台液压与气动系统及仪器制造遵循的相关标准

GB3766-83      液压系统通用技术条件

GB7935-83      液压系统通用技术条件

JB/ZQ4003-88   焊接尺寸通用技术条件

JB/T58207-93   液压与气动系统总成出厂检验技术条件

安全阀试验台按照相关国家标准GB12242-2005设计制造。具有根据不同口径和       开启压力的安全阀，利用气液加压泵提供不同档次的液体压力进行夹紧，和利用气体增压泵提供0-35Mpa之间的氮气或者空气压力

二、安全阀试验台产品适用范围及功能特点：

安全阀校验台是用高压空气为介质来检验安全阀的密封性能、起跳压力、回座压力等。

。

三、安全阀试验台系统技术参数及组成

1、 加压范围：0-35MPa；

2、 试验介质：空气、氮气或水；

3、 介质温度：常温

4、 测试压力输出：1路；

5、 测试阀门口径：DN 10-300mm

6、 安全阀试验台压力控制精度：≤±1%F.S；

7、 压力测量精度：0.4级压力表（可选更高压力等级）；

8、 压力表测量范围：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，（可根据需求选择）

9、 夹紧方式：液压油缸夹紧；

10、工位接口种类：法兰式

11、夹紧力输出范围：0-50吨；

12、安全阀试验台密封方式：密封圈密封；

13、驱动气源：0.3－0.8MPa，耗气量：0.8标准立方米/分；

14、压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0

15、安全阀试验台电源电压：AC380V  50Hz

16、控制方式：计算机自动

17、压力传感器压力范围：0-1Mpa

18、安全阀试验台使用环境要求：-10℃≤且≤40℃

19、传感器采集频率：0.5s

20、传感器精度：±0.5%FS（包括非线性、重复型、迟滞)

21、控制系统：计算机+数据采集卡+控制软件

22、软件程序：基于labview程序开发环境开发

23、数据采集：美国NI高速采集卡

四、安全阀试验台系统特点

a)        高精密的调压阀调节输出压力，通控制柜上的按钮开关手动控制试验过程。

b)       利用气动增压技术，稳压保压平稳无波动，输出压力可调节。

c)       自动夹紧系统，方便阀门快速安装定位。

d)

e)

f)        保证耐压等级，安全可靠，且适用大多介质；

g)       工作台采用三卡爪形式，大中小口径三座式气动夹紧结构，输出力稳定，分布均匀；

h)       安全阀试验台采用0.4级压力表，并提供不同量程压力表分布，提高检测精度；

i)         采用国产自主品牌shine-eaRT气动液体增压泵和气动气体增压泵，超高压阀门、管件、接头则使用进口产品。设备除可以根据客户需求配置压力表且预留一个外接口来方便客户根据实际的检测的压力来更换压力表。
