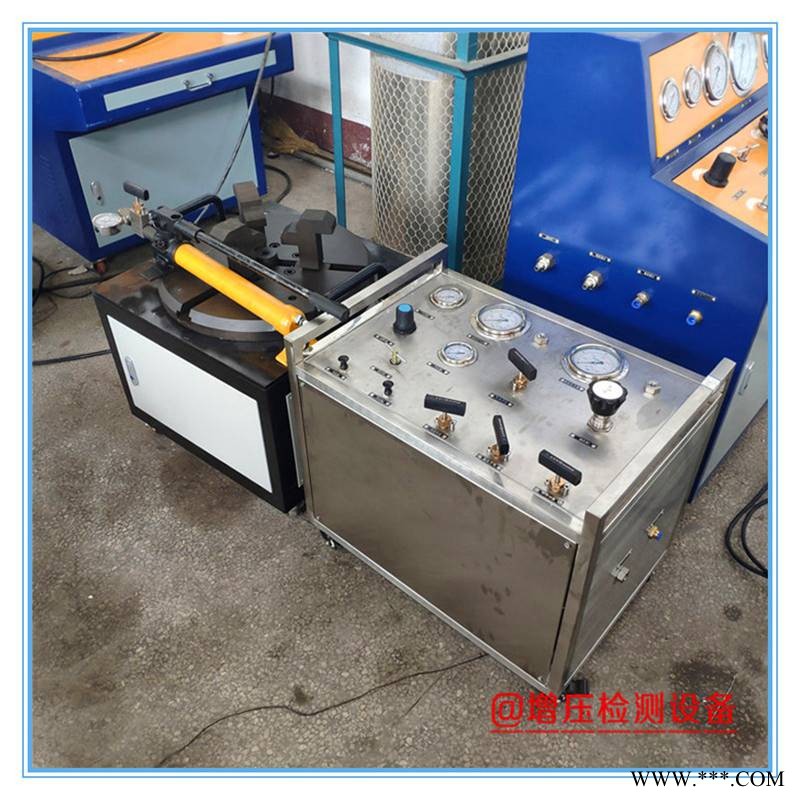

小型安全阀校验台 丝扣型安全阀校验装置

小型安全阀校验台  手动车载便携可移动式安全阀检测设备

（一）、设备名称：手动便携式安全阀校验台

（二）、设备型号：SVTW-40

（三）、设备用途：检验安全阀的密封性能、起跳压力、回座压力等

（四）、参考执行标准：

·GB/T12241安全阀一般要求

·GB/T12242压力释放装置性能试验规范

·GB/T12243弹簧直接载荷式安全阀

（五）、设备说明：

数显表控制型安全阀校验台可实现1）采集起跳压力、回座压力2)保压时间、压力、压差设定，完全实现了半自动化检测，不同于其他厂家生产的手动控制型。 全国服务热线：王经理  手机  Q Q：2622536687 欢迎您的来电，或登录www.shineword.com查看

（六）主要技术性能指标：

1>设备名称：安全阀校验台

2>设备型号：SVT40

3>测试压力：0-3MPa，输出压力4MPa

4>测试通径：1/8、1/4、3/8、3/4、1/2五种规格

5>夹紧方式：螺纹连接，配多种规格转接头（根据测试件规格）

6>压力控制精度：≤±1%F.S

7>压力测量精度：0.4级精密压力表

8>压力表测量范围：0-4MPa

9>增压核心：气体增压泵GPV05

10>连接方式：螺纹连接被测试件

11>控制方式：手动控制加数显表设定压力

12>驱动气源：≤8bar，耗气量：1.0标准立方米/分；

13>压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0

（七）系统组成

主要由动力系统、工件连接系统、数据采集测试系统、电气控制及输出系统等组成。

1.动力系统：

气体增压泵GPV05:驱动压力3-7bar;输出0-35bar;为高压输出提供压力；

2.工件连接系统：

本装夹系统采用相应规格的螺纹转接进行连接，连接压力充分满足安全阀的压力要求；安全阀采用规格相应的螺纹转接连接，与高压泵气体管路相连；螺纹连接及转接头保证被测件与管路之间的密封性。

3.数据采集测试系统：

压力采集系统组成，实时采集压力。

压力范围： 0-2.5MPa，

性能指标高达±0.5%FS的精度，量程比100:1 ;

4.电气控制及输出系统：

单片机程序：

1）采集起跳压力、回座压力

2)保压时间、压力、压差设定

完全实现了半自动化检测，不同于其他厂家生产的手动控制型。

（七）系统特点

a) 高精密的调压阀调节输出压力，手动控制试验过程。

b) 利用气动增压技术加缓冲罐保压平稳无波动，输出压力可调节。

c) 手动螺纹连接，配多种规格螺纹转接头。

d) 所有阀门、管件及接头均采用不锈钢材质产品，系统采用无焊连接，适合于 大多数液压系统密封要求；

e) 保证耐压等级，安全可靠，且适用大多介质；

f) 工作台采用一体式结构，整洁大方，分布均匀；

g) 采用0.4级压力表，并提供不同量程压力表分布，提高检测精度；

h）设备带有蜂鸣器超压报警及泄漏报警功能，操作安全可靠；
