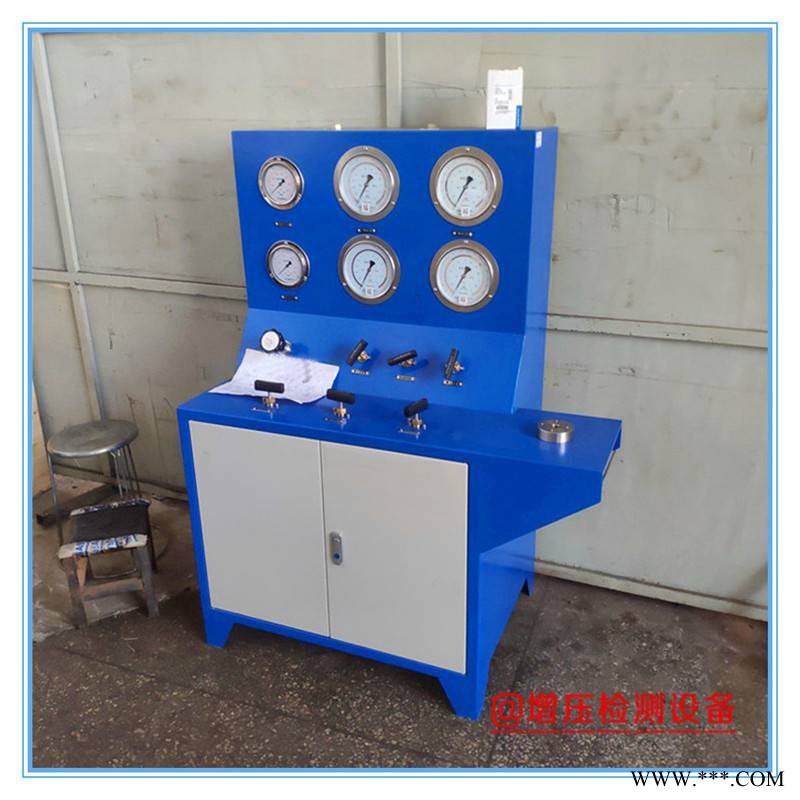

螺纹安全阀压力校验台 小型液压安全阀校验台

螺纹安全阀压力校验台  小型液压安全阀校验台

一、功能

数显表手动控制安全阀综合校验台是用高压空气为介质来检验各种安全阀的密封性能、起跳压力、回座压力等。考核其压力安全性能。全国服务热电   QQ 2622536687

二、技术参数

1. 加压范围：5mpa

2. 试验介质：空气或氮气

3. 控制方式：手动控制，数显表采集

4. 测试压力输出：1路；

5. 压力测量精度：0.4级压力表；

6. 压力表测量范围（双表校验）： 0-6MPa

7. 密封方式：螺纹密封；

8. 驱动气源：6-8bar,耗气量：1.0标准立方米/分；

9. 高压气源：内置增压泵（设备留有氮气高压入口，可用氮气瓶高压气源）

10. 压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0。

三、系统组成

主要由动力系统、工件装夹系统、数据采集测试系统、电气控制及输出系统等组成。

动力系统：

增压泵STA10:驱动压力6-8bar;输出压力5-8mpa; 为高压输出提供压力；

数据采集测试系统：

由单片机、数显表、压力变送器等组成压力采集系统，实时采集压力数值。

数显表自动采集起跳压力,回座压力

四、机械控制部分说明（简易原理图供参考，型号不同会有差异）

五、数显表控制界面参考：

使用步骤简述：

1. 连接：车间压缩空气至驱动气入口（0.5-0.8mpa），将二联体的油雾器加入干净的润滑油。南方用10#或20#机械油，北方冬季用防冻机械油或低凝液压油。每次加油为油杯容积的2/3。

2. 接通电源

3. 连接被测安全阀

4. 调节【调压阀】调整合适的气源压力（0.5-0.8mpa）

5. 数显表调整：

6. 参数设置好后，即可进行试验。关闭【氮气开关】，打开【高压开关】，按下【增压泵启动停止按钮】开始向储气罐增压，达到所需压力后（一般4-5mpa左右）再按一次此按钮停止增压。

7. 数显表自动显示起跳及回座压力，再次测试下一个安全阀之前保存此数据，测试下一个安全阀时按上述步骤操作即可，数显表自动采集新的起跳及回座压力。

8. 使用氮气瓶时，关闭【高压开关】，打开【氮气开关】






空调用安全阀校验台-压力检测设备

概述

空调安全阀校验台用检测空调用安全阀的密封性能、起跳压力等压力指标，该校验台采用PLC智能控制系统，数据采集部分采用高精度压力变送器和0.4级精密压力表，各试验参数可以自由设定，比如试验压力，保压时间，允许压降等。同时也可以检测空调用压力开关的气密性。

主要技术参数

加压范围：0～4.0MPa；

试验介质：压缩空气或者氮气； (特殊介质请咨询)；

介质温度：常温； (特殊温度要求请咨询)；

测试工位：1个；

适用口径：ZG1/4、ZG3/8、ZG1/2；

装夹方式：螺纹丝扣；

阀门种类：螺纹式；

压力测量精度：0.4级压力表

                        ±0.3%FS传感器

驱动空气：0.5MPa≤P≤0.8MPa；

 压缩空气质量要求：过滤精度：15μm；常压露点：3℃；

                              含油量(PPM)：≤5.0；

设备原理
       校验台只要由三部分组成： 控制系统、增压系统、校验工作台。

 1. 气源部分：可分为控制气源和预置气源，由压力为 0.3 － 0.6mpa 的空气 。

  2.控制系统：通过压力表观察气源及增压系统的压力，并通过高精度调压阀调节。PLC自动控制系统，可实现试验过程的数据采集，自动控制等功能。

 3.增压系统：由增压泵、单向阀、蓄能器、放空阀等组成。

 4.校验平台：由安装工作台、密封盘、螺栓压板等组成。
