安全阀定期压力测试设备 安全阀性能校验台

安全阀定期压力测试设备 安全阀性能校验台

安全阀校验台（质监局、校验机构、电厂专用）
 一、应用范围：
      济南赛思特专业生安全阀校验台、安全阀气密封检测设备，适用于直接载荷式和先导式安全阀的整定压力、回座压力和密封性等性能测试。安全阀校验台主要由气源部分、控制系统、增压系统、校验平台等四部分组成，压封原件及重要配件采用进口产品，校验过程密封性能好，清洁无污染，噪音低，操作简单，测量范围广，增压速度快，具有良好的控制和操作性。全国服务热线：王经理  手机  Q Q：2622536687 欢迎您的来电，或登录www.shineword.com查看 二、设备特点

     1、设备设计原理先进，采用液体增压泵作为夹紧压力源，以及气体增压泵作为测试压力源，设备中配备一个气瓶，可连续进行测试。      2、测试压力可以无级调节，升压速率可以设定。

     3、所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。

     4、具有掉电保护功能，停电后系统自动卸压，终止试验，限度保证操作人员和设备的安全。

三、技术参数

     1. 校验用介质为氮气（ n2 ）（或空气压缩机干燥后供气）。

     2. 预置气源气压一般为 8mpa 左右。

     3. 控制气源气压一般为 0.5 － 0.6mpa 。

     4. 校验范围： 0 － 40mpa （更高压力可定制）。

     5. 阀门校验尺寸范围 dn ： 0 － 400mm 。

     6. 校验指标：整定压力、回座压力（参考值）。

     7. 能做各种阀门的密封试验。

四、设备原理
       赛思特安全阀校验台只要由四部分组成：气源部分、控制系统、增压系统、校验平台。

        1. 气源部分：可分为控制气源和预置气源，由压力为 0.3 － 0.6mpa 的空气或者氮气作为控制气源，预置气源一般是瓶装氮气源。

        2.控制系统：通过压力表观察气源及增压系统的压力，并通过高精度调压阀调节。可选配计算机自动控制系统，可实现试验过程的数据采集，自动控制，数据保存和打印试验报告等功能。

        3.增压系统：由赛思特增压泵、单向阀、蓄能器、安全阀、放空阀等组成。

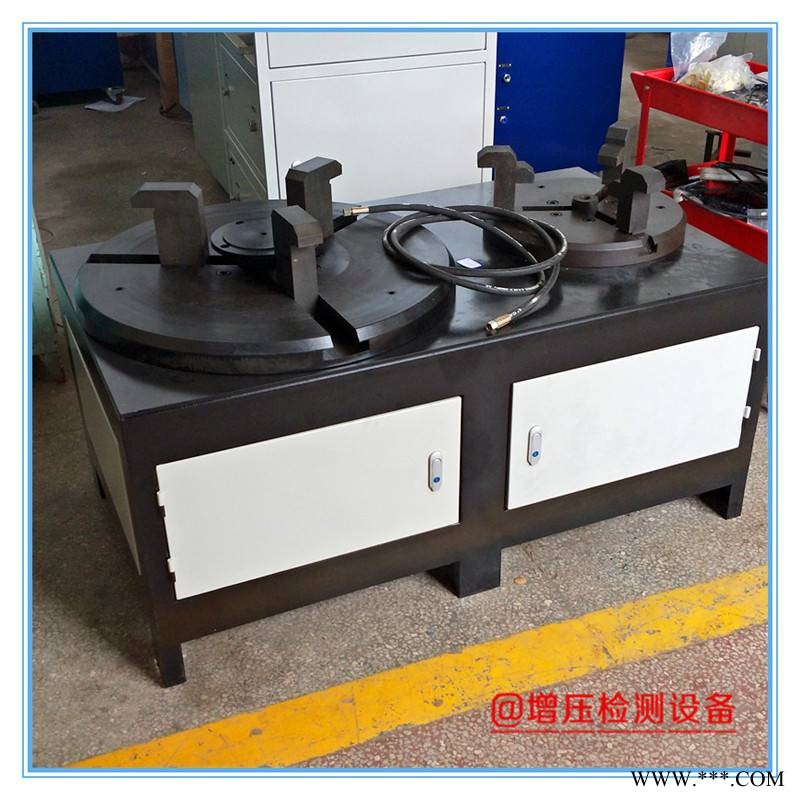

        4.校验平台：由安装工作台、密封盘、螺栓压板等组成。

设备用于

管道爆破片、法兰式安全阀、螺纹式安全阀、全启式/微启式安全阀，常规厚薄法兰式安全阀、国产/进口安全阀，弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀的性能测试。

操控方式

计算机控制

数显表辅助控制

技术参数
1.加压范围：0-32MPa，输出压力40MPa；
2.试验介质：空气/氮气；

3.测试压力输出：1路；

4.测试阀门口径：DN 25-200mm
5.压力控制精度：≤±1%F.S；
6.压力测量精度：0.4级压力表（可选更高压力等级）；
7.压力表测量范围：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，0-60MPa（可根据需求选择）
8.夹紧方式：液压油缸夹紧；
9.夹紧力输出范围：0-30吨；
10密封方式：卡盘密封圈密封；
11.驱动气源：≤7bar，耗气量：0.8标准立方米/分；
12.压缩空气质量要求：过滤精度：15μm；
