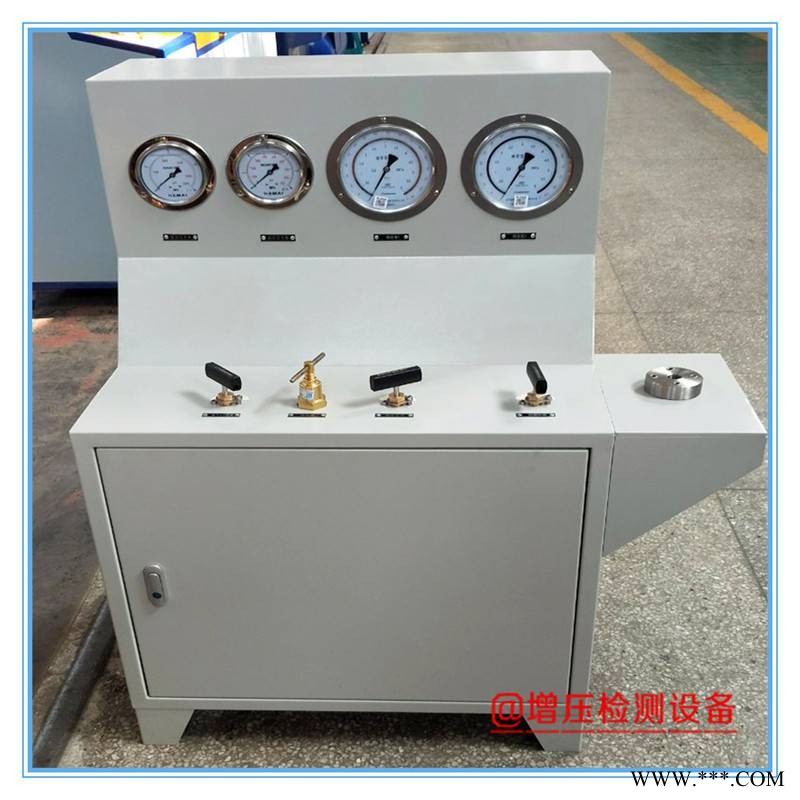

螺纹安全阀压力校验台 丝扣型安全阀校验装置

螺纹安全阀压力校验台  丝扣型安全阀校验装置

一、功能

数显表手动控制安全阀综合校验台是用高压空气为介质来检验各种安全阀的密封性能、起跳压力、回座压力等。考核其压力安全性能。具体联系方式：手机：  王经理    Q Q：2622536687

二、技术参数

1. 加压范围：5mpa

2. 试验介质：空气或氮气

3. 控制方式：手动控制，数显表采集

4. 测试压力输出：1路；

5. 压力测量精度：0.4级压力表；

6. 压力表测量范围（双表校验）： 0-6MPa

7. 密封方式：螺纹密封；

8. 驱动气源：6-8bar,耗气量：1.0标准立方米/分；

9. 高压气源：内置增压泵（设备留有氮气高压入口，可用氮气瓶高压气源）

10. 压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0。

三、系统组成

主要由动力系统、工件装夹系统、数据采集测试系统、电气控制及输出系统等组成。

动力系统：

增压泵STA10:驱动压力6-8bar;输出压力5-8mpa; 为高压输出提供压力；

数据采集测试系统：

由单片机、数显表、压力变送器等组成压力采集系统，实时采集压力数值。

数显表自动采集起跳压力,回座压力

四、机械控制部分说明（简易原理图供参考，型号不同会有差异）

五、数显表控制界面参考：

使用步骤简述：

1. 连接：车间压缩空气至驱动气入口（0.5-0.8mpa），将二联体的油雾器加入干净的润滑油。南方用10#或20#机械油，北方冬季用防冻机械油或低凝液压油。每次加油为油杯容积的2/3。

2. 接通电源

3. 连接被测安全阀

4. 调节【调压阀】调整合适的气源压力（0.5-0.8mpa）

5. 数显表调整：

6. 参数设置好后，即可进行试验。关闭【氮气开关】，打开【高压开关】，按下【增压泵启动停止按钮】开始向储气罐增压，达到所需压力后（一般4-5mpa左右）再按一次此按钮停止增压。

7. 数显表自动显示起跳及回座压力，再次测试下一个安全阀之前保存此数据，测试下一个安全阀时按上述步骤操作即可，数显表自动采集新的起跳及回座压力。

8. 使用氮气瓶时，关闭【高压开关】，打开【氮气开关】



安全阀校验台（型号：SVT32-400）

安全阀校验台适用范围：




安全阀的密封性能和定压校验

参考执行标准： ·GB/T12241 安全阀一般要求 ·GB/T12242 压力释放装置性能试验规范 ·GB/T12243 弹簧直接载荷式安全阀 主要技术参数： ·加压范围：0～40MPa；  ·试验介质：氮气、空气或水；*(特殊介质请咨询)； ·介质温度：常温；*(特殊温度要求请咨询)； · 测试工位：1个；*(可扩充)； · 适用口径：DN10～DN400； ·装夹方式：手动、三卡爪夹紧； ·夹紧力：0～30T（根据压力和口径可选）； ·阀门种类：法兰式或螺纹式； ·压力测量精度：0.4级压力表；（多接口）                         ±0.5%FS传感器； ·计时范围：0～999h；*(可选项) ·驱动空气：0.5MPa≤P≤0.8MPa；   · 压缩空气质量要求：过滤精度：15μm；常压露点：3℃；                               含油量(PPM)：≤5.0； ·电源电压：AC220V 50Hz；







主要功能及特点：

·高精密的调压阀调节输出压力，通过控制柜上的按钮开关手动控制试验过程；

·自动液压夹紧系统，工作台采用三卡爪形式，输出力稳定，分布均匀；方便阀门快速安装定位，夹紧压力源采用美国进口增压泵，压力大且能够自动补压，保证试压过程系统的压力稳定和防止安全阀松动；

·所有高压阀门、管件及接头均采用高品质材质产品，系统采用无焊连接，锥面密封，适合于 大多数液压系统密封要求；保证耐压等级，安全可靠；

·采用SHINEEAST高质量气动液体增压泵和气动气体增压泵，利用气动增压技术，稳压保压平稳无波动，输出压力可调节；

·以及进口Parker和SMC高质量气动元件，超高压阀门、管件、接头则使用高质量产品；

·采用0.4级以上压力表，并提供不同量程压力表分布，提高检测精度；

·采用自动压力采集系统检测开启压力具有超压、超时、泄露监控功能，可自动报警并终止试验；
