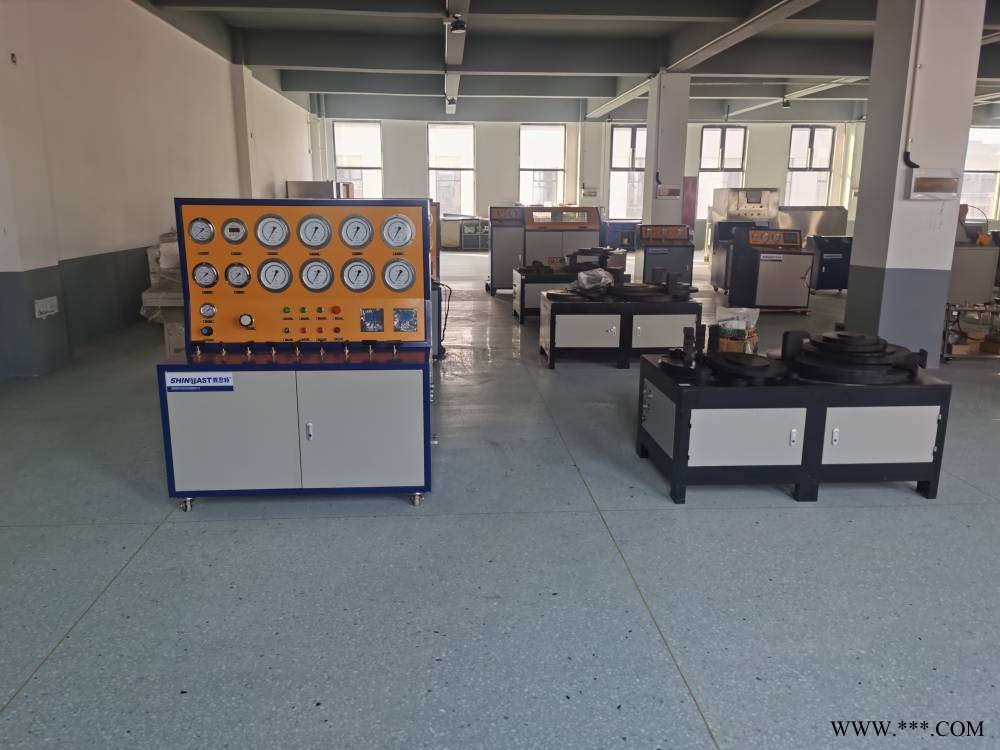

安全阀校验台 校验 验口径DN15--400 离线式安全阀测试台

阀校验台是用高压气体为介质来检验阀的密封性能、起跳压力、回座压力等。

阀校验台典型应用
DN32～400mm法兰式阀、 ″~ ″螺纹式阀、全启式/微启式阀，常规厚薄法兰式阀、国产/进口阀，弹簧直接载荷式阀、带动力辅助功能的阀、带补充载荷的阀的性能测试。

技术参数：

压力等级：0-10MPa    0-40MPa

申请等级：FD2（压力测试10MPa以内）            FD1（压力测试0-40MPa)

测试通径：DN15-400mm

系统组成主要由动力系统、工件装夹系统、数据采集测试系统、电气控制及输出系统等组成。1. 动力系统：空气增压泵STT60(一用一备、根据压力范围选择适合的增压泵):驱动压力3-7bar;输出压力180-420bar; 为高压输出提供压力；2.工件装夹系统：本装夹系统采用相应规格的油缸进行加紧，夹紧力充分满足安全阀的压力要求；安全阀采用规格相应的连接工装，与高压泵气体管路相连；油缸夹紧保证被测件与管路之间的密封性， 3路单独操作。2.1 5T夹紧力安全阀装卡座加紧动力系统：5bar-8bar压缩空气2.2 20T夹紧力安全阀装卡座加紧动力系统：采用赛思特自制的气液增压泵GD64WL，该泵采用电气比例阀控制，升压速度无级可调，压力恒定，夹紧平稳.

阀校验台技术参数
1.加压范围：0-32MPa，输出压力40MPa；
2.试验介质：空气或氮气；
3.测试压力输出：1路；
4.测试阀门口径：DN 15-400mm
5.压力控制精度：≤±1%F.S；
6.压力测量精度：0.4级压力表（可选更高压力等级）；
7.压力表测量范围：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，0-60MPa（可根据需求选择）
8.夹紧方式：液压油缸夹紧；
9.夹紧力输出范围：0-50吨；
10密封方式：密封圈密封；
11.驱动气源：≤7bar，耗气量：1.2标准立方米/分；
12.压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0

工装技术参数

1、DN200 阀装卡座

阀通徂：DN15 一 DN200

调校压力：PN  32MPA

装卡力：40KN

工作介质： 洁净空气、氮气

工作温度： 0—50℃

驱劢气源： 0.3~0.8MPa

2、DN400 阀装卡座

阀通徂：DN200 一 DN400

调校压力：PN  16MPA

装卡力： 200KN

工作介质：洁净空气、氮气

工作温度： 0—50℃

驱劢气源： 0.3~0.8MPa

系统特点

a)        高精密的调压阀调节输出压力，通控制柜上的按钮开关手动控制试验过程。

b)        利用气动增压技术，稳压保压平稳无波动，输出压力可调节。

c)        自动夹紧系统，方便阀门快速安装。

d)       夹紧压力源采用气液增压泵，压力大且能够自动补压，保证试压过程系统的压力稳定和防止阀松动；

f)         保证耐压等级，可靠，且适用大多介质；

g)        工作台采用三卡爪形式，输出力稳定，分布均匀；

h)        采用0.4级压力表，并提供不同量程压力表分布，提高精度；

i)          采用气动液体增压泵和气动气体增压泵作为压力源。

j)          设备除可以根据客户需求配置压力表且预留一个外接口来方便客户根据实际的的压力来更换压力表。
