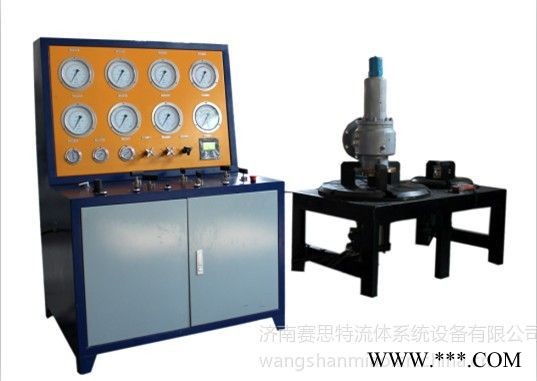

安全阀试验台简介

主要功能

安全阀试验台是用高压空气为介质来检验安全阀的密封性能、起跳压力、回座压力等。

典型应用

弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀的性能测试。

技术参数

    1、DN100 安全阀装卡座

安全阀通徂：DN25 一 DN100

调校压力：PN  32MPA

装卡力：50KN

工作介质： 洁净空气、氮气

工作温度： 0—50℃

驱劢气源： 0.3~0.8MPa

2、DN200 安全阀装卡座

安全阀通徂：DN100 一 DN200

调校压力：PN  16MPA

装卡力： 100KN

工作介质：洁净空气、氮气

工作温度： 0—50℃

驱劢气源： 0.3~0.8MPa

3、DN400 安全阀装卡座

安全阀通徂：DN200 一 DN400

调校压力：PN 8MPa

装卡力：300KN

工作介质： 洁净空气、氮气

工作温度： 0—50℃

驱劢气源： 0.3~0.8MPa

a) 加压范围：0-30MPa，输出压力40MPa；

b) 试验介质：空气；

c) 测试压力输出：1路；

d) 测试阀门口径：DN 25-400mm

e) 压力控制精度：≤±1%F.S；

f) 压力测量精度：0.4级压力表（可选更高压力等级）；

g) 压力表测量范围：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，0-60MPa（可根据需求选择）

h) 夹紧方式：液压油缸夹紧或者气动夹紧；

i) 夹紧力输出范围：0-30吨；

j) 密封方式：密封圈密封；

k) 驱动气源：≤7bar，耗气量：0.8标准立方米/分；

l) 外形尺寸：1550×1120×1650(主机)+860×860×700(夹具)+850×600×1000(液压站)；

m) 压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0

系统特点

a) 高精密的调压阀调节输出压力，通控制柜上的按钮开关手动控制试验过程。

b) 利用气动增压技术，稳压保压平稳无波动，输出压力可调节。

c) 自动夹紧系统，方便阀门快速安装定位。

d) 夹紧压力源采用气液增压泵，压力大且能够自动补压，保证试压过程系统的压力稳定和防止安全阀松动；

e) 所有高压阀门、管件及接头均采用316材质产品，系统采用无焊连接，锥面密封，适合于 大多数液压系统密封要求；

f) 保证耐压等级，安全可靠，且适用大多介质；

g) 工作台采用三卡爪形式，输出力稳定，分布均匀；

h) 采用0.4级压力表，并提供不同量程压力表分布，提高检测精度；

i) 采用与德国共同开发高质量气动液体增压泵和气动气体增压泵，以及进口Parker和SMC高质量气动元件，超高压阀门、管件、接头质量产品。

j) 设备除可以根据客户需求配置压力表且预留一个外接口来方便客户根据实际的检测的压力来更换压力表。
