安全阀组件乳化液泵配件 无锡威顺BRW80/20乳化液泵配件

南京六合/无锡煤机/无锡威顺/浙江中煤等厂家乳化液泵/喷雾泵、乳化液箱 泵头、阀体组件 箱体 高压缸套、连杆滑块组件 柱塞、衬垫、垫片、马丁米高密封圈、o型圈 挡圈 导向铜套、螺堵、螺母、吸液阀组件 排液阀组件 阀套 出液板 压力表 先导阀体 冷却器阀芯、阀座、阀垫、安-全-阀、连杆衬套、曲轴、轴瓦、滑块、活塞油环、隔离腔油封、滑块销、空气滤清器、承压块、大齿轮、小齿轮轴、联轴器、轮胎环、卸载阀、蓄能器、交替阀、溢流阀 回液断路阀、网式过滤器、手卸阀芯、主阀座、吸液断路器等配件。

乳化泵站由二台乳化液泵与一台乳化液箱组成，其中一台泵工作，另一台泵备用。

主要为井下综合机械化采煤的液压支架提供强大动力源，以提高液压支架的移架速度，从而达到增加煤炭的产量目的。该泵站也可用于地面及其它液压设备。

乳化液泵主要由曲轴箱、高压钢套、泵头等组件组成。泵的液力端采用分立的泵头组成，泵头下部安装吸液阀，上部安装排液阀，排液腔由一个高压集液块与五个分立的泵头高压出口相连，高压集液块一侧装有安全阀，另一侧装有卸载阀。曲轴箱设有冷却润滑系统，安装在齿轮箱上的齿轮油泵经箱体下方的网式滤油器吸油，排出压力油经过设在泵吸液腔的油冷却器冷却后到中空曲轴润滑连杆大头。

以无锡400泵图号说明

图号,名称,图号,名称,图号,名称
GRB315/31.5-1卸裁阀连接板 FRBO103-10尼龙村圈 Yn60抗震压力表 QZX200 10-3A冷却器接头
LRB400/31.5-1卸裁阀托杆 WAF315/40安-全-阀 QZX200 06-2齿轮箱 LRB400/31.5 0101-1高压缸套
GRB315/31.5-3螺柱M16x50 WAF315/40-1A阀体 QZX200 06-4小齿轮轴承盖 GRB315/31.5 0101-1A柱塞
WRB200/31.5-6弯通 WAF315/40-3阀座 Qzx200 06-5小齿轮轴 GRB315/31.5 0101-2导向套
WRB200/31.5-7A压板 WAF315/40-4A阀芯 QZX200 06-6键 MRB160/31.5 A0102-1锁紧螺母
WRB200/31.5-10蓄能器接头 waf315 40-7A蝶形弹簧 QZX250 02-1A曲轴 MRB160/31.5 A0102-3螺母
NXQ-L25/320蓄能器 QZX200 01上盖板组件 QZX200 07-1螺堵 WRB160/35 0101-4垫片(I)
LRB400/31.502护罩组件 QZX200 02连杆滑块组件 QZX200 07-2大齿轮 WRB160/35 0101-5盘根密封圆

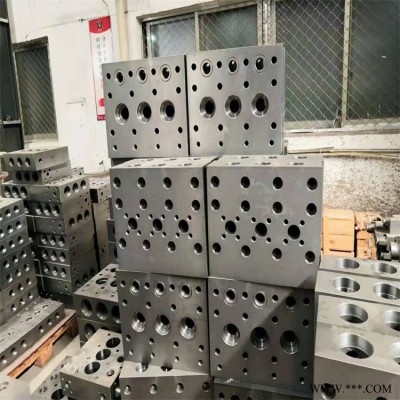

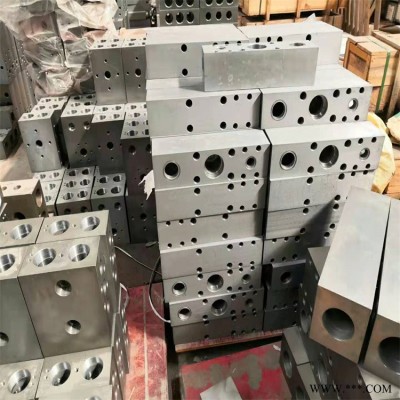

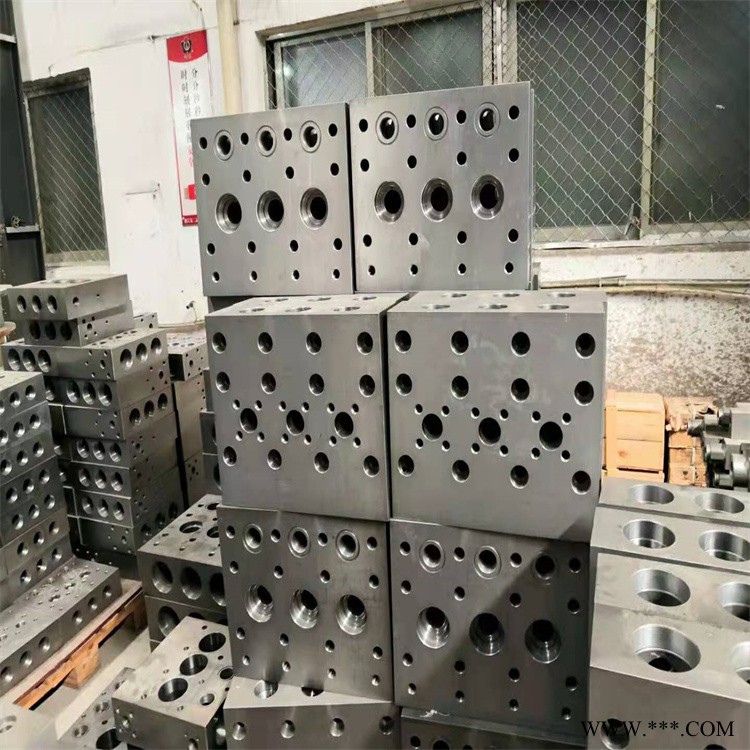

GRB315/31.501-1A高压集液块 QZX200 02-1/2前后轴瓦 QZX200 07-3轴承通套 WRB160/35 0101-6衬垫
GRB315/31.501-2螺栓 QZX132 03-1承压块 QZX200 07-4挡圈 WRB160/35 0101-7垫片(II)
WRB160/35.01-1半圆环 QZX132 03-2滑块 QZX200 07-6键 WXF6卸载阀
FRB01-2锁紧螺套 QZX132 03-3滑块销 GB283-64轴承42626 WXF6-1阀体
QZX250-1A箱体 QZX132 03-4连杆小头衬套 286 - 64轴承3626 WXF6-2堵头
QZX250-3进液接头 QZX132 03-5连杆组件 QZX200 08-2A轴承盖 WXF6-3下节流堵头φ1.3
QZX200-1后盖板望 QZX132 03-8连杆螺栓 QZX200 08-3A压紧螺堵 WXF6-4接头
QZX200-2后盖板 QZX132 03-10滑块销定位塞 QZX200 08-4螺母 WXF6-5接头
QZX200-4油绳座 QZX200 04柱塞腔盖组件 XRB40/200 010101-5密封圈压环 WXF5-3主阀螺堵
LRB40/31.5 03底拖 QZX200 04-1盖板胶圈 XRB40/200 010101-6V形密封圈 WXF5-4主阀弹簧
LRB400/31.5 0102泵头组件 QZX200 05齿轮油泵组件 XRB40/200 010101-7密封衬垫 WXF5-5导向套
LRB400/31.5 0102 - 1泵头 QZX200 05-1螺堵 GB301-64轴承8105 WXF5-6推力活塞
LRB400/31.5 0102 - 2吸液阀芯 QZX200 05-2A接头 QZX200 09磁性过滤器 WXF5-9主阀座
LRB400/31.5 0102 - 3吸液阀座 QZX200 05-3A分油块 QZX200 09-1芯杆 WXF5-10主阀芯
LRB400/31.5 0102 - 4吸液螺堵 QZX200 05-5法兰 QZx200 09-2联接端盖 WXF5-11单向阀座

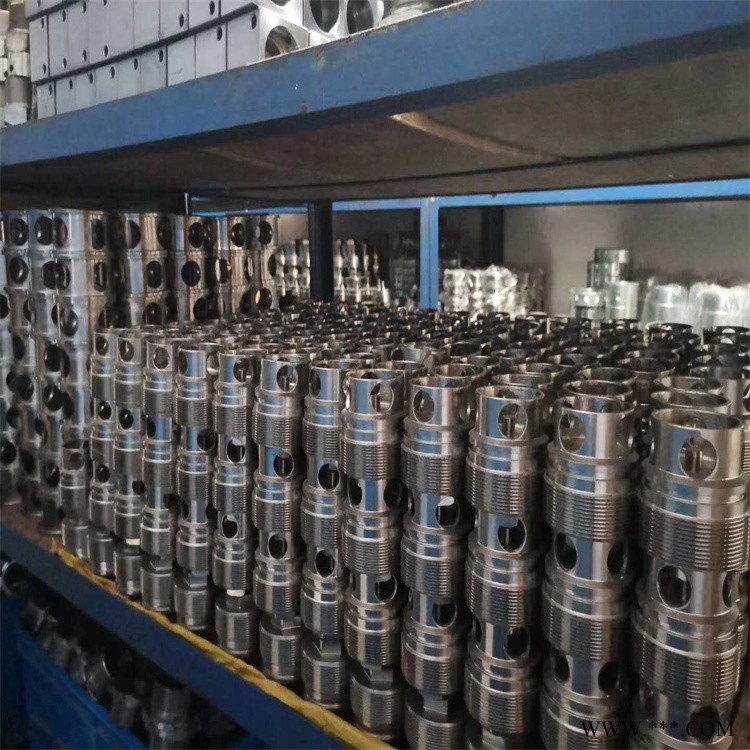

LRB400/31.5 010201吸液阀套 QZX200 05-7连轴套 QZX200 09-3清渣套 WXF5 01单向阀螺堵
GRB315/31.5 010201排液阀螺堵 QZX200 05-8尼龙销 MRB 010107-1垫 QZX132-11油标压板
WRB200/31.5 0102 - 2排液阀弹簧 QZX200 05-9调压螺钉 MRB 010107-2磁环 XRB2B G2敲棒
WRB200/31.5 0102 - 3排液压套 QZX200 05-10调压弹簧 QZX200-7油冷却器端盖(I) H-XZF-27中间套
WRB200/31.5 0102 - 4排液阀座 QZX200 05-11螺堵 QZX200 10-1A油冷却器端盖(II) H-XZF-28A先导阀体
FRB0103-6排液阀芯 QZX200 05-12止动板 QZX200 10-2A冷却器 LRB400/31.5 04-1半联轴器I(电机端)
FRBO103-9吸液阀弹簧 CB-B25FA单级齿轮泵 QZX200 10-3A冷却器接头 GRB315/31.5 05-5半联轴器II(泵端)
QZX132-12透是片 GRB315/31.5 G3拆柱塞密封敲棒 WRB G1装拆滑块油封工具 XRB2B G6勾形扳手
XRXT04-5B接头φ19 H-XZF-31先导阀螺堵 H-XZF-22芯棒 WRB200/31.5 0102-2排液阀弹簧
K17-10接头座 H-XZF-32螺堵 H-XZF-23压紧螺套 RFB 0103-6单向阀芯
KJ7-13接头座 H-XZF-32B2节流堵 H-XZF-24活塞套 QZX132.06B油封
KJ5-10弯头 H-XZF01锁紧螺母 H-XZF-25滑套 H-xZF-29阀杆

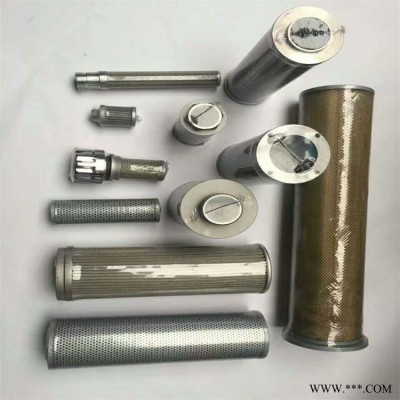

WU-40x180网式滤油器 GB286-64轴承3520 H-XZF-26铜套 H-XZF-30先导阀座

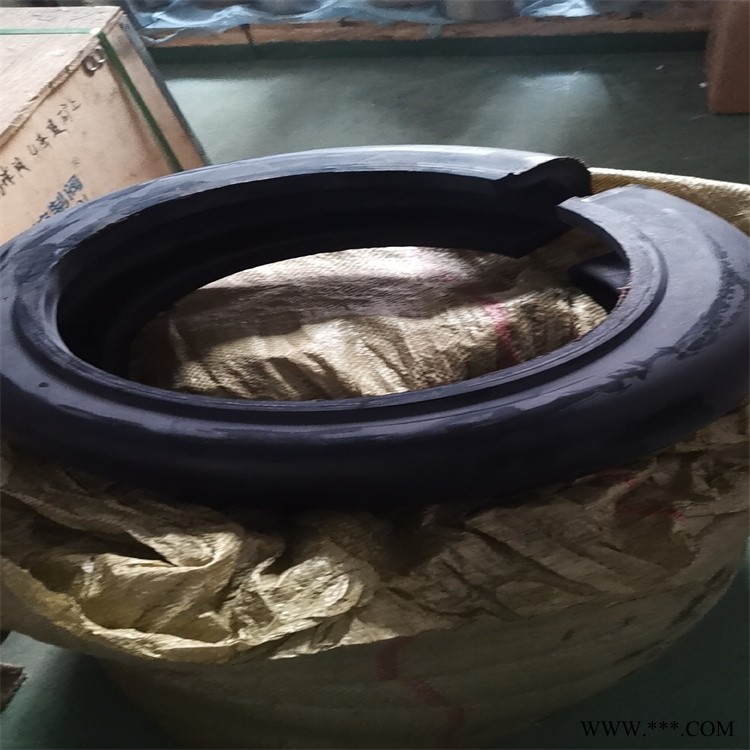

GB283-64轴承42317 GRB315/31.5 05-4轮胎环 MRB160/31.5 G3叉形扳手 H-XZF-19调整螺堵
KJR10-380/L高压软管 WXF5-8过渡套 GRB315/31.5 05 2压板 H-XZF-20A筒
KJR13-300/L高压软管 KJR10-380/L高压软管 GRB315/31.5 05-3加强环 H-XZF-21蝶形弹簧
