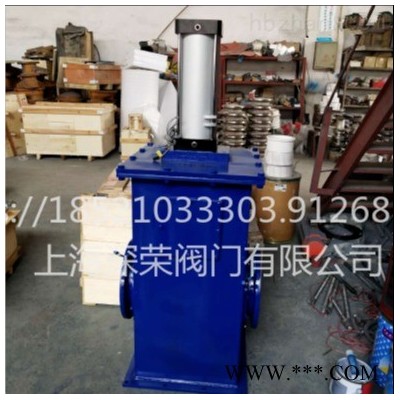

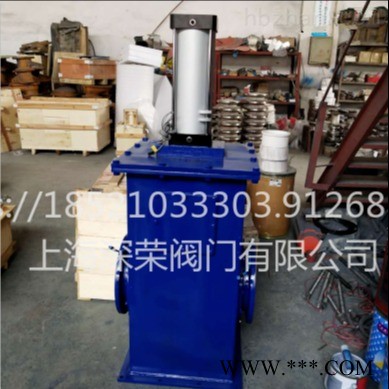

上海深荣 ZQ648TC-10C库顶切换阀 自动切换阀 快速切换安全阀 铸钢材质切换阀 法兰切换阀 可定制各种材质

详细介绍

库顶切换阀 产品概述： 是一种气体切换的理想设备，是我公司吸取国内外同类产品的先进技术研制而成，本阀具有结构简单，操作方 便，密封可靠，切换准确，使用寿命长，广泛用于冶金，石化，环保等行业的现场操作或远距离控制，特别适用 于转炉煤气回收装置中控制煤气的回收与放散。 工作原理： 本实用新型阀体两端装有与输灰管链接的两短管，阀体的底部与灰库链接，气缸安装在阀体上，阀芯通过链接件 与气缸内的活塞相连，短管伸入阀体内与阀芯形成密封面的位置镶嵌装有可控气囊式密封圈，密封圈内衬有衬 环。 阀芯具有两个通道,通过气缸内的活塞带动阀芯上下移动，使通道换位实现转换阀的三通结构，阀体的两侧还安装 有滚轮轴承，阀芯的两端立板沿着滚轮轴承上下移动时不卡涩，并具有一定的限位作用。

当处于工作状态时，介质流向通过两端的短管和阀芯的通道，为直通方向流动，此时密封圈内充气，阀门密封， 阀门的此工作状态可以将煤灰导入一个库中。 当需要进行换位转换时，密封圈放气回弹，气缸的活塞带动阀芯向上移动，当阀芯动作到位后，密封圈内充气变 形与阀芯密封面接触实现密封，此时库顶转换阀处于工作状态，完成通道向通道的转换工作，此时介质流向通过 输送管的短管和阀芯通道，落入另一个灰库，流通方向为90度，阀体前后门上均揩油观察孔，有利于观察阀芯在 阀体内远行状况并及时清除卡涩等。 产品应用： 安装在仓顶部，作为输送管线料仓间切换之用、具有切换方便，密封性好，结构紧凑，占地空间小的优点，足气 力输送系统中重要的部件;该阀采用充气式密封圈，阀芯与密封圈之间无接触，当阀门切换完成后、密封圈充气实 现弹性变形进行密封;该阀设有到位开关，并可将开关信号送入PLC,进行远程控制;该阀采用气缸驱动、启闭快 速。 产品特点： 1.库顶切换阀安装在料仓顶部，作为输送管线料仓间切换之用，具有切换方便，密封性好，结构紧凑，占地空间 小的优点，是气力输送系统中重要的部件。 2.该阀采用冲气式密封圈，，阀门启闭时，阀芯与密封圈之间无接触，当阀门切换完成后，密封圈充气实现弹性 变形进行密封。 3.该阀设有到位开关，并可将开关信号送入PLC，进行远程控制； 4.密封圈具有检测压力开关，可智能检测密封圈是否失效破损； 5.该阀采用气缸驱动，切换方便迅速。
