| 加工定制 : | 否 | 品牌 : | 巨博 |
| 型号 : | A42Y | 连接形式 : | 法兰 |
| 材质 : | 铸钢 | 阀瓣开启高度 : | 微启式安全阀 |
| 结构形式 : | 弹簧式 | 公称通径 : | 10MM-25MM |
| 适用介质 : | 水 | 标准 : | 国标 |
| 流动方向 : | 双向 | 零部件及配件 : | 阀体 |
| 压力环境 : | 高压 | 类型(通道位置) : | 直动式 |
| 阀体构造 : | 不封闭式 |

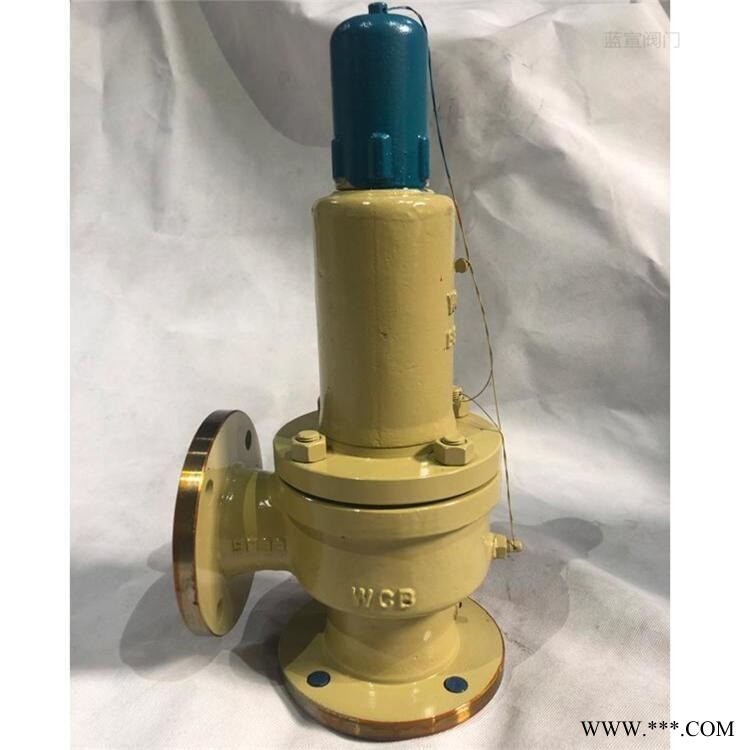

A42Y超高压安全阀
一、概述：
A42Y超高压安全阀适用于工作温度≤300℃的空气石油1气等介质的设备和管路上；弹簧高压安全阀适用于工作温度≤200℃有腐蚀性气体介质的设备和管路上；当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放；当压力降低到规定值时，阀门自动关闭，保证设备和管路的安全运行。
二、标准规范：
设计制造标准：GB/T 12243-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
三、简介：
型号：A42Y-1000 | 公称通径：10MM-25MM | 使用压力：100MPA |
连接方式：法兰连接 | 形式：弹簧式 | 主要功能：泄压保护作用 |
使用介质：液体,气体 | 材质：A105锻钢 | 标准：机械部标准或定做非标 |
四、主要零部件材料：
NO. | 零件名称 | A42Y-1000材料 |
1 | 阀体 | 锻35 |
2 | 阀瓣 | 2Cr13 |
3 | 导向套 | 2Cr13 |
4 | 阀盖 | 35 |
5 | 弹簧 | 50CrVA |
6 | 阀杆 | 2Cr13 |
7 | 调整螺杆 | 45 |
8 | 阀帽 | ZG200-400 |
密封面材料 | 堆焊Co基硬质合金 |
五、主要连接尺寸：
公称通径 | 尺寸 | ||||||||||
do | D | D1 | M | B | Z-Φd | DN' | M' | L | L1 | H | |
10 | 6 | 115 | 80 | M42×2 | 32 | 4-18 | 15 | M27×2 | 80 | 110 | 320 |
15 | 8 | 135 | 95 | M48×2 | 36 | 4-22 | 20 | M33×2 | 80 | 120 | 330 |
25 | 10 | 165 | 115 | M64×3 | 40 | 6-26 | 32 | M45×2 | 85 | 130 | 350 |
订货须知：
您好！感谢您对我们产品的关注与认可，在您订购我们的产品之前，可以先与我们联系，我们会安排销售经理跟您沟通介绍，根据您的需求来确定您所需要的产品，并且会报出具体的实惠价格。我们一定会尽心尽意为您提供优质满意的服务。
本公司售后实现质量三包服务。
一、合同签订后，公司会保证产品品质；
二、公司会在规定的时间内按时交货；
三、在给您发货前，本公司会和您具体核实以下资料：发货清单、产品合格证、产品使用说明书、技术资料等等；
四、有任何的建议或疑问，请打电话
18121353183
