| 品牌 : | 深荣 | 型号 : | ZCRB |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 功能 : | 固定用陶瓷 | 公称通径 : | DN200 |
| 结构形式 : | 固定球球阀 | 工作温度 : | 常温 |
| 标准 : | 国标 | 零部件及配件 : | 执行器 |
| 形态 : | 角式 | 加工定制 : | 是 |
| 外形 : | 中型 | 口径 : | DN200 |
| 种类 : | 浮球式 | 作用对象 : | 水 |
| 密封形式 : | 软密封型 | 主体材料 : | 铸铁 |
| 原理 : | 真空过滤 | 样式 : | 针式 |
| 适用对象 : | 空气 | 滤料类型 : | 活性炭 |
| 过滤器类型 : | 袋式 | 主体材质 : | 不锈钢 |
| 特性 : | 高频绝缘陶瓷 | 微观结构 : | 单晶 |
| 类型 : | 油罐阻火器 | 测量范围 : | DN100 |
| 阀瓣开启高度 : | 全启式安全阀 |
一、产品简介：

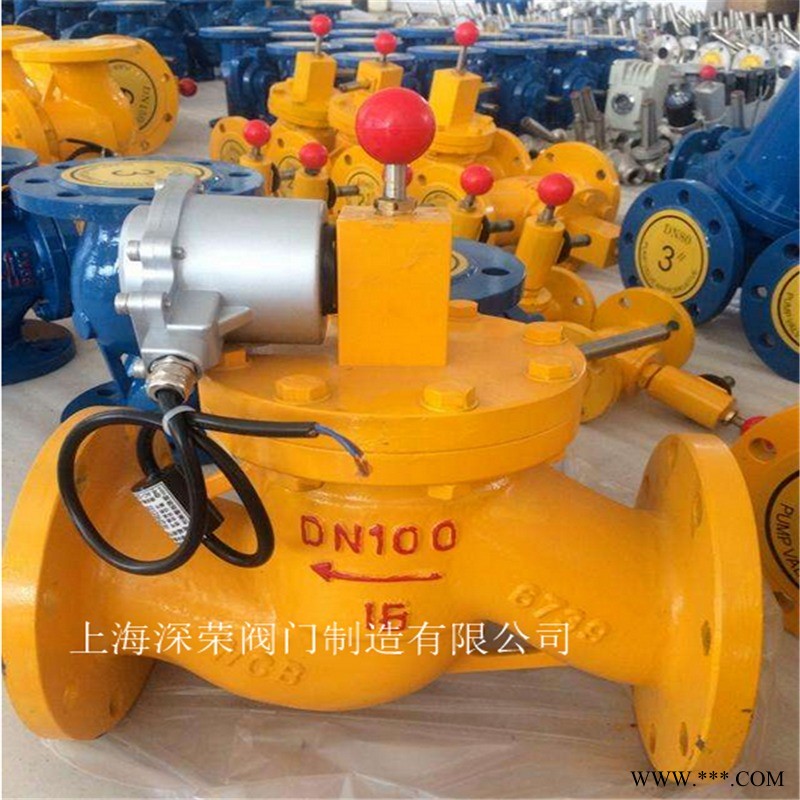

ZCRB煤气紧急切断阀是新型燃气管道工程的安全配套装置，可与燃气体泄漏监测仪器联接，可燃气体泄漏自动关闭主供气阀门，切断燃气供给，防止事故发生。
燃气紧急切断阀日常工作时处于常开状态，电磁线圈处于断电状态，不消耗电能。事故发生时，线圈瞬间通电，触发阀门快速关闭，并进入自锁状态，此时既使拔去电源，阀门仍处于自锁状态，不会自动打开，需人工重新开启阀门。
二、产品概述：
断燃气电磁阀与可燃气体泄漏检测仪连接。当仪器检测到可燃气体泄漏时，自动、快速关闭主供气阀门，切断燃气的供给，及时制止恶性事件的发生。燃气紧急切断阀与热力设备的极限温度（压力）安全控制器连接，当设备内检测点的温度或压力超过设定极限数值，自动关闭供气阀门，停止燃气供给。与高层建筑的 消防报警系统连接，当大厦发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。
三、技术参数：切断阀原理结构：直动活塞型、先导活塞型
切断阀控制方式：常开，手动复位（特制防爆、信号反馈）
切断阀关闭速度：≤1秒
工作压力：0-0.03、0-1、0.3-9bar(其它可定制)
流体范围：煤气、、液化气、等气体或燃油
流体温度：-40~120℃(其它可定制)
防爆等级：dⅡBT3-6、
标准电压：AC220V、DC24V (其它可定制)
阀体材质：铸钢、不锈钢
产品规格: DN20-600，其他可定制
四、安装尺寸：
通径DN [mm] | 阀体 | 工作压力 | Kv值 | 内螺纹连接[mm] | 法兰连接[mm] | ||||||
G螺纹 | L | H | L | H | D | 孔距 | n-d | ||||
20 | 铸铁 | B06级：0-6 | 5.0 | 3/4〃 | 85 | 130 | 96 | 170 | Φ95 | 75 | 4-Φ12 |
25 | 8.5 | 1〃 | 98 | 140 | 110 | 180 | Φ106 | 85 | 4-Φ12 | ||
32 | 15 | 1 1/4〃 | 120 | 150 | 128 | 200 | Φ125 | 100 | 4-Φ14 | ||
40 | 22 | 1 1/2〃 | 130 | 160 | 142 | 210 | Φ138 | 110 | 4-Φ16 | ||
50 | 35 | 2〃 | 150 | 180 | 158 | 230 | Φ155 | 125 | 4-Φ17 | ||
65 | B01级：0-1 | 48 | - | - | - | 200 | 290 | Φ176 | 145 | 4-Φ17 | |
80 | 75 | - | - | - | 220 | 320 | Φ190 | 160 | 4-Φ17 | ||
100 | 115 | - | - | - | 260 | 350 | Φ210 | 180 | 8-Φ16 | ||
150 | 铸铁 | 250 | - | - | - | 400 | 500 | Φ280 | 240 | 8-Φ22 | |
200 | 铸钢、不锈钢 | B0.05级：0-0.05;(特制:0-6) | 420 | - | - | - | 495 | - | Φ340 | 295 | 12-Φ22 |
250 | 660 | - | - | - | 620 | - | Φ405 | 355 | 12-Φ26 | ||
300 | - | - | - | - | 700 | - | Φ460 | 410 | 12-Φ26 | ||
350 | B0.05级：0-0.05; | - | - | - | - | 790 | - | Φ520 | 470 | 16-Φ26 | |
400 | - | - | - | - | 915 | - | Φ580 | 525 | 16-Φ30 | ||
450 | - | - | - | - | 980 | - | Φ640 | 585 | 20-Φ30 | ||
500 | - | - | - | - | 980 | - | Φ715 | 650 | 20-Φ33 | ||
600 | - | - | - | - | 1300 | - | Φ840 | 770 | 20-Φ36 | ||
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径ZCRB煤气紧急切断阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 ZCRB煤气紧急切断阀法兰，伸缩节及ZCRB煤气紧急切断阀连接螺栓，并根据用户需要提供 ZCRB煤气紧急切断阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
