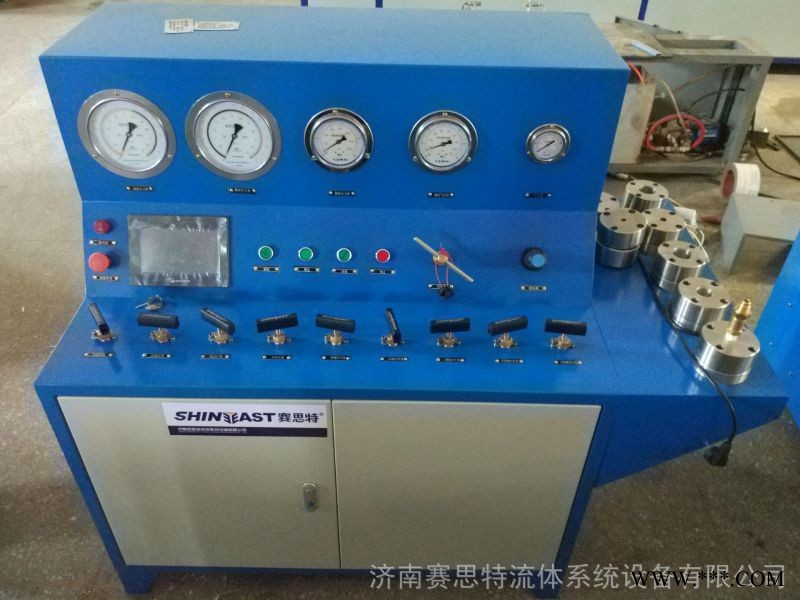

空调小型安全阀传感器开关压力检测设备WSM10AB

空调上小型安全阀压力检测设备、传感器开关信号压力检测设备

详情请电话咨询 王工

格力空调

1、设备喷涂颜色要求，要区分设备操作区，仪表显示区域颜色；

2、操作面板上配备急停开关、报警器、启动开关、各类高压针阀、球阀；空气开关（采用施耐德品牌带漏电保护）；

3、电控部分配备 PLC（型号：西门子 PLC S7-1200 CPU 1221C ACDCRly 配 6 组 AD，注意：被测产品（压力传感器）需要单独提供有 4 组 AD 采集端口）整个系统需要 AI,AO,AD 信号根据实际需求确定。24V 开关电源(50W,电流 2.0A，品牌，台湾明纬)，5V 稳压电源（35w 电流 2.0A，品牌，台湾明纬），触摸品型号：（MCGS TPC 7062ti,DC24 V 供电，由供方与需方共同确定为准）；所有电控部分的接线（包含：220V 供电电源，从空开到 PLC，PLC 输入输出信号，

触摸屏供电，触摸屏与 PLC 通信部分、电磁阀控制、压力传感器与 PLC 接线、压力开关输出信号与 PLC 接线、压力传感器输出电压与 PLC 接线，报警及急停部分）需要按设计方案接好，并配有线标，PLC 输出需要外接辅助继电器程序由供方进行编写。所有PLC模块和电气电路品牌型号以供需双方实际商议为主。

4、精密压力表（0.4 级，0-6mpa）全部采用耐震压力表、压力传感器（0.5%级，

0-6mpa）品牌国优；

压力开关：需要四组 AI信号

5、涉及压力开关的连接配件布局需要符合员工操作，不能相互干涩；压力开关按我司提供的图纸进行加工连接紧固件与操作平台固定方式尽可能简单，易换。（转接盘与转接头需要每种型号各配 2 套，同时压力开关的插片连接线需要设计固定夹具，每种都需要配备 1 个堵头）；

6、目前压力开关定夹具图纸提供的是 1 种接口（管路连接按我司提供图纸进行设计），后续会增加其他接口类型，压力开关与测试台面连接接头可以根据需求任意扩展。（注意：插片信号需要设计一个转接方式，将信号连接至 PLC 输入端）；

压力传感器：（由于是依次测试 4 组或两两测试，每个传感器需要 1 组，共需要

4 组 AD）：

7、压力传感器需要稳压电源（DC 5v2.0A），压力传感器接线为三针排线，压力传感的具体供电方式及输出按图纸进行；

端子连接（需要设计一个快接接头，端子由需方提供）

8、涉及压力传感器的连接配件布局需要符合员工操作，不能相互干涩；压力传

感器按我司提供的图纸进行加工连接紧固件与操作平台固定方式尽可能简单，易换。（转接盘与转接头需要每种型号各配 1 套，每种都需要另外加配 1 个堵头）；

9、目前压力传感器固定夹具图纸提供的是 1 种接口（螺纹连接按我司提供图纸进行设计），后续会增加其他接口类型，压力传感器与测试台面连接接头可以根据需求任意扩展。（注意：压力传感器接线需要到 PLC 对应 AD 接口）接线端子需要设计一个转接方式，将信号连接至 PLC 输入端）；

10、系统需要配备强制卸荷开关（手动和自动方式），按设计方案在储气罐与测试末端各有一个控制卸荷口；
