| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | GA41H | 结构形式 : | 杠杆式 |
| 3C阀门类别 : | 工业 | 加工定制 : | 是 |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | DN80 | 适用介质 : | 水 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 压力环境 : | 常压 |
| 类型(通道位置) : | 二通式 | 规格 : | DN80 |

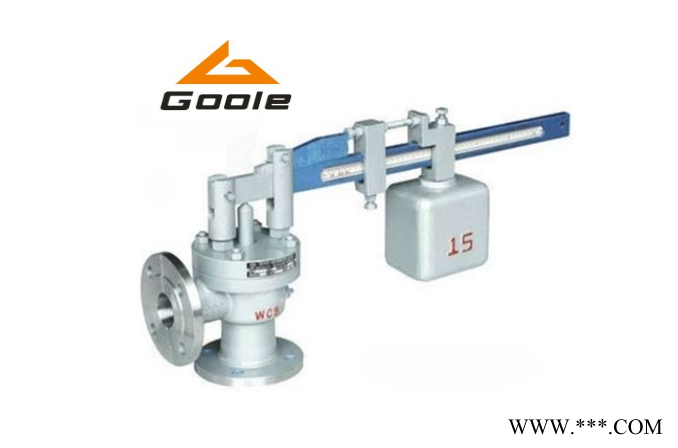

一、GA41H型单杠杆安全阀产品介绍
GA41H型单杠杆安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许高值。介质可为蒸汽、空气。安全阀用在受压设备、容器或管路上，作为超压保护装置。当设备、容器或管路内的压力升高超过允许值时，阀门自动开启，继而全量排放，以防止设备、容器或管路内的压力继续升高；当压力降低到规定值时，阀门应自动及时关闭，从而保护设备、容器或管路的安全运行。我们真诚的为您提供质量好的GA41H型单杠杆安全阀和GA41H型单杠杆安全阀售后服务。
二、GA41H型单杠杆安全阀主要材料表
| 序号 | 零件名称 | 材料 |
| 1 | 阀体 | WCB |
| 2 | 阀座 | 2Cr13 |
| 3 | 调节圈 | 2Cr13 |
| 4 | 阀瓣 | 2Cr13 |
| 5 | 导向套 | 2Cr13 |
| 6 | 阀盖 | ZG230-450 |
| 7 | 杠杆 | 碳钢 |
| 8 | 重锤 | 铸铁 |
| 9 | 法兰 | 35/35CrMoA |
| 10 | 密封面材料 | 堆焊D507 |
三、GA41H型单杠杆安全阀主要外形连接尺寸表
| 公称压力 | 公称通径 | 尺寸 | |||||||||||||||
| do | L | L1 | D | K | g1 | f | b | z-ød | DN&＃39; | D1 | K1 | g2 | b1 | f&＃39; | z-ød1 | ||
| 1.6 | 25 | 20 | 100 | 85 | 115 | 85 | 65 | 2 | 16 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 |
| Mpa | 32 | 25 | 115 | 100 | 140 | 100 | 78 | 2 | 18 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 |
| 40 | 32 | 120 | 110 | 150 | 110 | 85 | 3 | 18 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 | |
| 50 | 40 | 135 | 120 | 165 | 125 | 100 | 3 | 20 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 | |
| 80 | 65 | 160 | 135 | 200 | 160 | 135 | 3 | 20 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 4-18 | |
| 100 | 80 | 170 | 160 | 220 | 180 | 155 | 3 | 22 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | |
| 150 | 125 | 205 | 195 | 285 | 240 | 210 | 3 | 24 | 8-23 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | |
| 200 | 150 | 240 | 230 | 340 | 295 | 265 | 3 | 26 | 12-23 | 200 | 340 | 295 | 265 | 26 | 3 | 12-23 | |
四、GA41H型单杠杆安全阀主要结构图
