| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | A49型 | 阀瓣开启高度 : | 全启式安全阀 |
| 结构形式 : | 垂锤式 | 3C阀门类别 : | 工业 |
| 加工定制 : | 否 | 连接形式 : | 法兰 |
| 材质 : | 碳钢 | 公称通径 : | DN150 |
| 适用介质 : | 水 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 压力环境 : | 常压 | 类型(通道位置) : | 直通式 |
| 阀体构造 : | 封闭式 | 规格 : | DN150 |

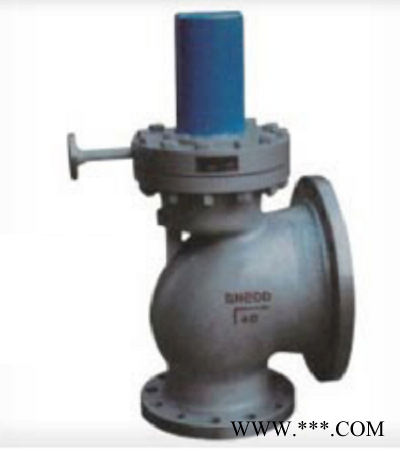

一、A49型主安全阀产品概述
A49型主安全阀适用于工作温度≤425℃的蒸汽管路，主安全阀与冲量安全阀应配套使用，以冲量安全阀开启压力信号使主安全阀开启，继而全量排放；当压力降到规定值时，主安全阀自动关闭，是近代节能工程普遍使用的减温减压装置中配套设备。广泛使用于热电联产、轻纺、石化、制糖等行业，保证设备安全运行。
二、A49型主安全阀产品用途
该安全阀适用于城建、化工、冶金、石油、制药、食品、饮料、环保
三、A49型主安全阀连接尺寸
| 公称通径 DN（mm） |
尺寸（mm） | 重量（kg） | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | D2 | D0 | b | Z-Φd | D | D1 | D2 | D0 | b | Z-Φd | L1 | L2 | H1 | H2 | ||
| 150 | 300 | 250 | 218 | 204 | 30 | 8-25 | 360 | 310 | 278 | 200 | 34 | 12-25 | 220 | 240 | 230 | 560 | 135 |
| 200 | 375 | 320 | 285 | 260 | 38 | 12-30 | 485 | 430 | 390 | 300 | 40 | 16-30 | 270 | 330 | 295 | 615 | 261 |
| 250 | 445 | 385 | 345 | 313 | 42 | 12-34 | 550 | 490 | 448 | 350 | 44 | 16-34 | 300 | 370 | 350 | 646 | 354 |
四、A49型主安全阀结构图
