| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | A27H | 阀瓣开启高度 : | 微启式安全阀 |
| 结构形式 : | 弹簧式 | 3C阀门类别 : | 工业 |
| 加工定制 : | 否 | 连接形式 : | 外螺纹 |
| 材质 : | 碳钢 | 公称通径 : | DN50 |
| 适用介质 : | 水 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 压力环境 : | 常压 | 类型(通道位置) : | 直通式 |
| 阀体构造 : | 不封闭式 | 规格 : | DN50 |

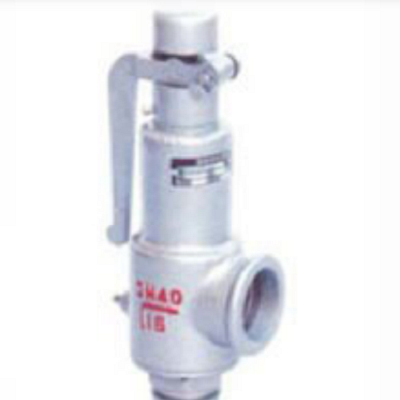

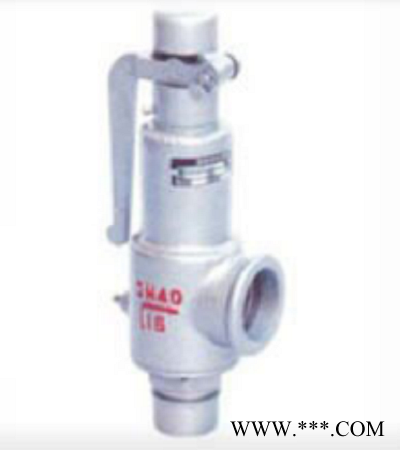

一、A27H弹簧微启式安全阀产品概述
A27H型弹簧微启式安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A27Y型弹簧式安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
二、A27H弹簧微启式安全阀设计标准
| 设计制造标准 | GB/T 12243-2005 |
| 结构长度标准 | GB/T 12221-2005 |
| 连接法兰标准 | GB/T 9113 |
| 压力温度等级 | GB/T 12224-2005 |
| 试验检验标准 | GB/T 13927-2008 |
三、A27H弹簧微启式安全阀零件材质
| NO. | 零件名称 | A27H材料 | A27W-P材料 | A27W-R材料 |
| 1 | 阀体 | HT350 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 阀座 | 35 | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
| 3 | 调节圈 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 5 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 6 | 阀杆 | 2Cr13 | 2Cr13 | 1Cr18Ni9Ti |
| 7 | 调整螺杆 | 45 | 2Cr13 | 1Cr18Ni9Ti |
| 8 | 保护罩 | ZG200-400 | ZG200-400 | 1Cr18Ni9Ti |
| 9 | 密封面材料 | 堆焊D507 | 堆焊Co基硬质合金 | |
四、A27H弹簧微启式安全阀连接尺寸
| 公称通径 | 尺寸 | |||||
| do | Rc | L | L1 | G | H | |
| 15 | 10 | 1/2" | 40 | 65 | 1/2" | 135 |
| 20 | 15 | 3/4" | 45 | 70 | 3/4" | 140 |
| 25 | 20 | 1" | 45 | 76 | 1" | 155 |
| 32 | 25 | 11/4" | 55 | 85 | 11/4" | 170 |
| 40 | 32 | 11/2" | 55 | 85 | 11/2" | 310 |
| 50 | 40 | 2" | 67 | 100 | 2" | 322 |
| 65 | 50 | 21/2" | 76 | 112 | 21/2" | 344 |
| 80 | 65 | 3" | 110 | 135 | 3" | 395 |
五、A27H弹簧微启式安全阀结构图
