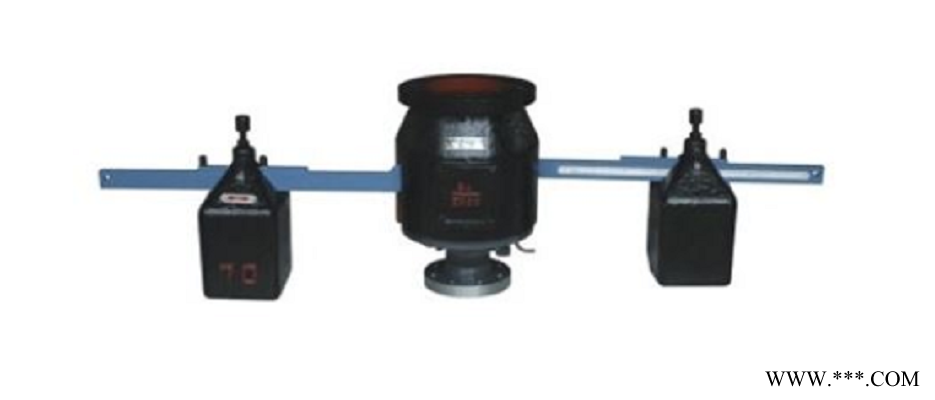

| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | GA44H | 结构形式 : | 杠杆式 |
| 3C阀门类别 : | 工业 | 加工定制 : | 否 |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | DN50 | 适用介质 : | 水 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 压力环境 : | 常压 |
| 类型(通道位置) : | 直通式 | 规格 : | DN50 |
GA44H双杠杆安全阀主要零部件材料表
| 序号 | 零件名称 | 材料 |
| 1 | 阀座 | WCB |
| 2 | 阀瓣 | 2Cr13 |
| 3 | 重锤 | 铸铁 |
| 4 | 阀体 | 碳钢/铬钼钢 |
| 5 | 阀杆 | 2Cr13 |
| 6 | 杠杆 | 碳钢 |
| 7 | 导向套 | 不锈钢 |
GA44H双杠杆安全阀主要外形尺寸表
| 公称压力 | 公称通径 | 尺寸 | |||||||||||
| PN(Mpa) | DN(mm) | do-z | H | L | 承插式 | 法兰式 | |||||||
| d1 | k2 | k3 | D3 | DN&＃39; | D2&＃39; | D1&＃39; | D&＃39; | z1-ød1 | |||||
| 1.6 | 80 | 50×2 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 8-ø23 |
| 2.5 | 80 | 50×2 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 8-ø23 |
| 4 | 80 | 50×2 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 240 | 240 | 280 | 8-ø23 |
| 6.4 | 80 | 40×2 | 480 | 840 | 120 | 145 | 162 | 190 | 200 | 280 | 280 | 315 | 8-ø18 |
GA44H双杠杆安全阀主要结构图
