| 品牌 : | 京蝶阀门 | 型号 : | A21H |
| 阀瓣开启高度 : | 微启式安全阀 | 结构形式 : | 弹簧式 |
| 3C阀门类别 : | 工业 | 订货号 : | 74551638 |
| 加工定制 : | 否 | 货号 : | 74551638 |
| 连接形式 : | 法兰 | 材质 : | 球墨铸铁 |
| 公称通径 : | DN50 | 适用介质 : | 水 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 形态 : | 柱塞式 |
| 压力环境 : | 常压 | 类型(通道位置) : | 二通式 |
| 阀体构造 : | 封闭式 | 规格 : | DN50 |
| 是否跨境货源 : | 否 |
概述

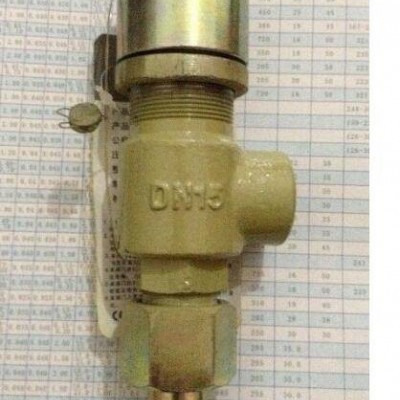

A21H型微启式安全阀适用于工作温度≤200℃的空气、氨、 等介质的设备和管路上；
A21W型微启式安全阀型适用于工作温度≤200℃含腐蚀性的气体或液体的设备和管路上；
A21F型微启式安全阀适用于工作温度≤200℃的液化气、 等设备和管路上，作为超压保护装置。
当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放；
当压力降低到规定值时，阀门自动关闭，保证设备和管路安全运行。
微启式安全阀是一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。区别于全启式安全阀，微启式安全阀的开启行程高度为：≤0.05d0（ 小排放喉部口径）
适用范围
该安全阀适用于城建、化工、冶金、石油、制药、食品、饮料、环保
主要连接尺寸
| 型 号 | 公称通径(DN) | do | d | Do | M | d1 | D1 | L | L1 | H | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A21H/W/F-16C/P/R A21H/W/F-25C/P/R A21H/W/F-40C/P/R |
15 | 12 | 15 | 20 | M27×1.5 | G1/2〞 | 30 | 35 | 81 | 66 | |
| 20 | 16 | 20 | 25 | M33×1.5 | G3/4〞 | 34 | 40 | 87 | 68 | ||
| 25 | 18 | 25 | 31 | M39×1.5 | G1〞 | 44 | 52 | 100 | 105 | ||
| A21Y/W-64C/P/R A21Y/W-100C/P/R |
15 | 10 | 15 | 25 | M39×1.5 | G1〞 | 44 | 52 | 100 | 105 | |
| 20 | 10 | 20 | 31 | M39×1.5 | G1〞 | 44 | 52 | 100 | 105 | ||
| 25 | 12 | 25 | 31 | M39×1.5 | G1〞 | 44 | 52 | 100 | 105 |
