| 品牌 : | 京蝶阀门 | 型号 : | WA42 |
| 阀瓣开启高度 : | 全启式安全阀 | 结构形式 : | 弹簧式 |
| 3C阀门类别 : | 工业 | 订货号 : | 88426543 |
| 加工定制 : | 否 | 货号 : | 88426543 |
| 连接形式 : | 法兰 | 材质 : | 球墨铸铁 |
| 公称通径 : | DN50 | 适用介质 : | 水 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 形态 : | 柱塞式 |
| 压力环境 : | 常压 | 类型(通道位置) : | 二通式 |
| 阀体构造 : | 封闭式 | 规格 : | DN50 |
| 是否跨境货源 : | 否 |
概述

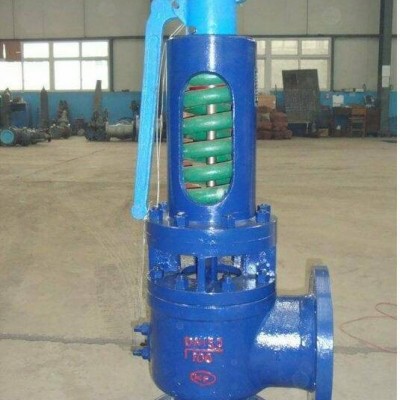

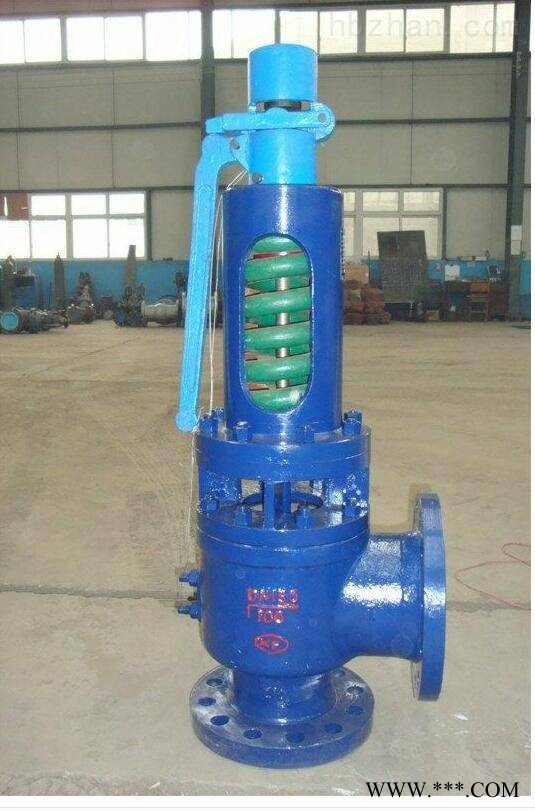

WA42型波纹管背压平衡全启式安全阀适用于存在变动背压和有毒易燃的空器设备或管路系统，作为安全保护装置。波纹管部位能有效的保护弹簧等零件腐蚀，提高产品使用寿命。
适用范围
该安全阀适用于城建、化工、冶金、石油、制药、食品、饮料、环保
主要尺寸
| 公称通径 DN（mm） |
尺寸（mm） | 重量 （kg） |
|||||
|---|---|---|---|---|---|---|---|
| do | L | L1 | DN | H | |||
| 25 | 15 | 100 | 95 | 32 | 280 | 11 | |
| 32 | 20 | 115 | 100 | 40 | 290 | 13．2 | |
| 40 | 25 | 120 | 115 | 50 | 295 | 15．5 | |
| 50 | 32 | 135 | 120 | 65 | 320 | 21 | |
| 80 | 50 | 170 | 150 | 100 | 395 | 34 | |
| 100 | 65 | 205 | 160 | 125 | 545 | 58 | |
| 150 | 100 | 255 | 230 | 175 | 600 | 107 | |
| 200 | 125 | 305 | 305 | 250 | 680 | 175 | |
