| 品牌 : | 京蝶阀门 | 型号 : | A46 |
| 阀瓣开启高度 : | 全启式安全阀 | 结构形式 : | 杠杆式 |
| 3C阀门类别 : | 工业 | 订货号 : | 448513654 |
| 加工定制 : | 否 | 货号 : | 448513654 |
| 连接形式 : | 法兰 | 材质 : | 球墨铸铁 |
| 公称通径 : | DN50 | 适用介质 : | 水 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 形态 : | 柱塞式 |
| 压力环境 : | 常压 | 类型(通道位置) : | 二通式 |
| 阀体构造 : | 不封闭式 | 规格 : | DN50 |
| 是否跨境货源 : | 否 |
概述

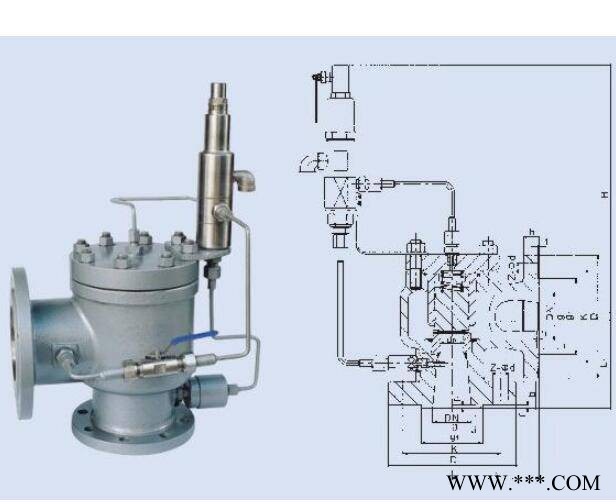

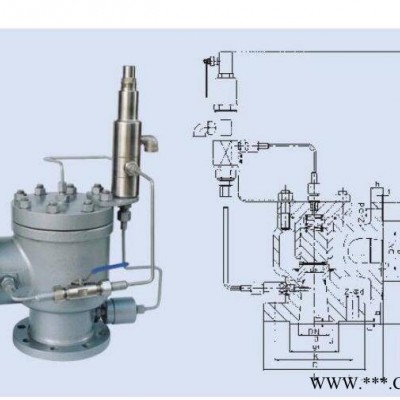

A46先导式安全阀得用导阀压力信号打开主阀阀瓣，具有开启灵敏，回座压力高，密封性好特点，广泛使用于石油、天然等设备或系统，作为安全保护装置。 先导式安全泄压阀是一种新颖结构的安全阀。主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的超压保护装置。其主要优点是变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式，双重密封阀座结构，动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠，它还可在线调校，反复启跳排放后，仍然能自动回座，关闭严密，操作维护方便。
应用范围
先导式安全阀特别适用于高背压、大流量、高压力和安装位置紧凑的场所应用。先导式安全阀主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的超压保护装置。
结构特点
阀座软密封保证安全阀起跳前后的良好密封性。
允许工作压力接近安全阀的整定压力。
较小超压就能使安全阀主阀迅速达到全启状态。
安全阀动作性能和开启高度不受背压的影响。
启闭压差可调。
导阀不流动型结构设计减少了有害介质的排放和环境污染。
可在线检测安全阀的整定压力。
先导式安全阀的主要优点是变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式，双重密封阀座结构，动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠，它还可在线调校，反复启跳排放后，仍然能自动回座，关闭严密，操作维护方便。
设计制造标准
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要零部件材料
| NO. | 零件名称 | Ax46Y/F 材料 | KAX46Y/F材料 |
|---|---|---|---|
| 1 | 阀体 | WCB | WCB |
| 2 | 阀瓣 | 2Cr13/2Cr13+PTFE | 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE |
| 3 | 导向套 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 4 | 弹簧 | 50CrVA | 50CrVA |
| 5 | O型圈 | 氟橡胶 | 氟橡胶 |
| 6 | 阀盖 | 25 | 25 |
| 7 | 导阀 | 部件 | |
