| 品牌 : | 京蝶阀门 | 型号 : | GA44H |
| 阀瓣开启高度 : | 全启式安全阀 | 结构形式 : | 杠杆式 |
| 3C阀门类别 : | 工业 | 订货号 : | 8144287 |
| 加工定制 : | 否 | 货号 : | 8144287 |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | DN50 | 适用介质 : | 水 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 形态 : | 柱塞式 |
| 压力环境 : | 常压 | 类型(通道位置) : | 二通式 |
| 阀体构造 : | 封闭式 | 规格 : | DN50 |
| 是否跨境货源 : | 否 |
【 产品简介 】
GA44H型双杠杆安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许值，介质可为蒸汽、空气。

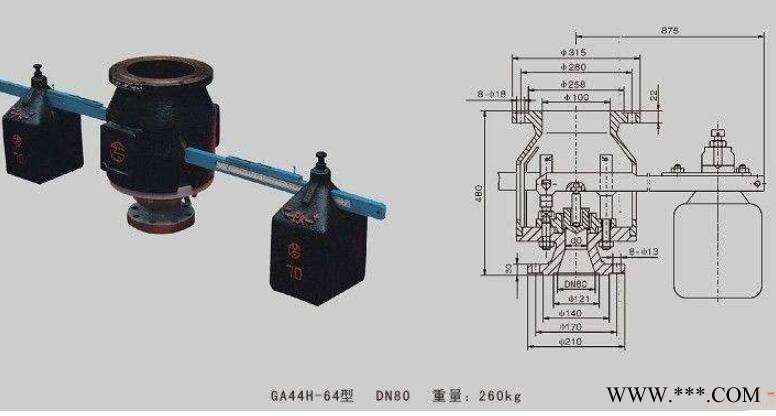

【 结构图 】
【 主要零部件材料 】
GA44H杠杆型零件名称 |
材料 |
阀体 |
碳钢 |
导向套 |
不锈钢 |
阀瓣 |
2Cr13 |
阀杆 |
2Cr13 |
杠杆 |
碳钢 |
重锤 |
铸铁 |
GA44H型安全阀的主要零件材料和GA42H-16C/25/40安全阀的相同。
【 外形尺寸和连接尺寸 】
型号 |
公称通径 |
GA44H杠杆型尺寸 |
|||||||||||||||||||||
do-z |
D |
D1 |
D2 |
D6 |
f |
f2 |
b |
Z-ød |
H |
L |
承插式 |
法兰式 |
|||||||||||
d1 |
k2 |
k3 |
D3 |
DN&＃39; |
D2&＃39; |
D1&＃39; |
D&＃39; |
b&＃39; |
f&＃39; |
z1-ød1 |
|||||||||||||
GA44H-1.6 |
80 |
50×2 |
200 |
160 |
135 |
/ |
3 |
/ |
20 |
8-18 |
410 |
840 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-23 |
GA44H-2.5 |
80 |
50×2 |
200 |
160 |
135 |
/ |
3 |
/ |
22 |
8-18 |
410 |
840 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-23 |
GA44H-4.0 |
80 |
50×2 |
200 |
160 |
135 |
121 |
3 |
4 |
22 |
8-18 |
410 |
840 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-23 |
GA44H-6.4 |
80 |
40×2 |
210 |
170 |
140 |
121 |
3 |
4 |
30 |
8-23 |
480 |
840 |
200 |
218 |
253 |
285 |
200 |
255 |
280 |
315 |
22 |
3 |
8-18 |
