| 产品特性 : | 专业 | 品牌 : | 工奥阀门 |
| 型号 : | JA22H | 阀瓣开启高度 : | 全启式安全阀 |
| 结构形式 : | 静重式 | 3C阀门类别 : | 工业 |
| 加工定制 : | 是 | 连接形式 : | 法兰 |
| 材质 : | 铸铁 | 公称通径 : | DN80 |
| 适用介质 : | 水 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 压力环境 : | 常压 | 类型(通道位置) : | 直通式 |
| 规格 : | DN80 |

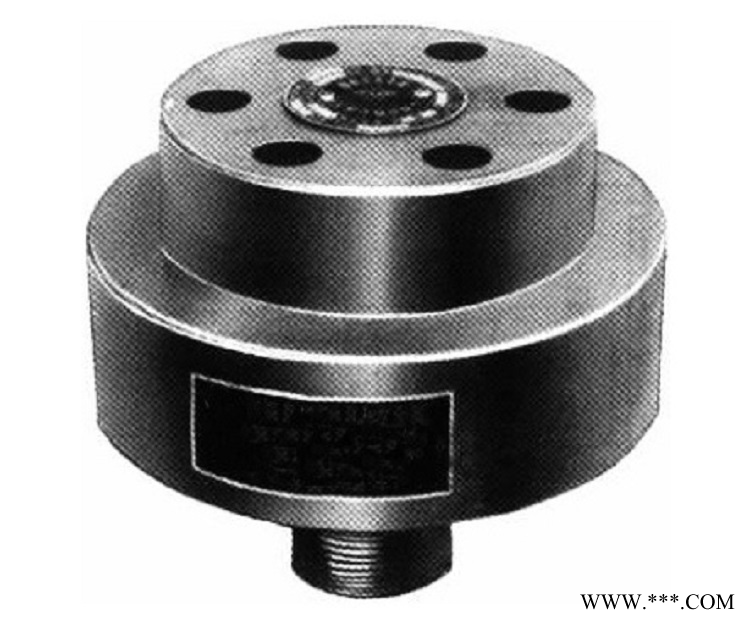

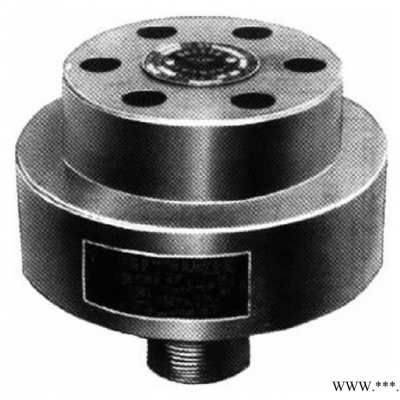

一、JA22H外螺纹连接静重式安全阀产品概述
JA22H-2.5/2.5P外螺纹连接静重式安全阀适用于工作温度≤200℃的E级蒸汽锅炉和类似介质的设备(http://www.chemdrug.com/sell/22/)和管路上，作为超压保护装置。当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放；当压力降低到规定值时，阀门自动关闭，*设备安全运行。
二、JA22H外螺纹连接静重式安全阀主要性能参数
型号 |
公称压力/Mpa |
强度试验(http://www.chemdrug.com/sell/24/)压力/Mpa |
整定压力/Mpa |
工作温度/℃ |
适用介质 |
JA22H-2.5 |
0.25 |
0.4 |
0.1 |
≤200 |
E级蒸汽锅炉和类似的非腐蚀性介质的锅炉 |
JA22W-2.5P |
0.25 |
0.4 |
0.1 |
≤200 |
有腐蚀性介质的设备和管路 |
三、JA22H外螺纹连接静重式安全阀主要零部件材料
型号 |
零件名称 |
|||
阀体 |
阀座、阀瓣 |
导向圈 |
挡圈 |
|
JA22H-2.5 |
灰铸铁 |
2Cr13 |
铬镍钛不锈钢 |
65Mn |
JA22W-2.5P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
四、JA22H外螺纹连接静重式安全阀主要外形尺寸
公称通径DN/mm |
锥管螺纹/in |
尺寸/mm |
重量/kg |
|||
d |
D |
S |
H |
|||
15 |
RC1/2 |
7 |
75 |
30 |
70 |
3.2 |
20 |
RC3/4 |
10 |
85 |
34 |
80 |
4 |
25 |
RC1 |
15 |
110 |
40 |
105 |
5 |
32 |
RC1(1/4) |
20 |
130 |
48 |
135 |
6.4 |
40 |
RC1(1/2) |
25 |
150 |
56 |
145 |
8.8 |
