| 加工定制 : | 否 | 品牌 : | 永一 |
| 型号 : | GA41H-16C/25/40 | 产品别名 : | 单杠杆安全阀 |
| 适用范围 : | 管道 | 标准 : | 国标 |
| 类型 : | 直通式 | 压力范围 : | 常压 |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 规格 : | 15-1200 |

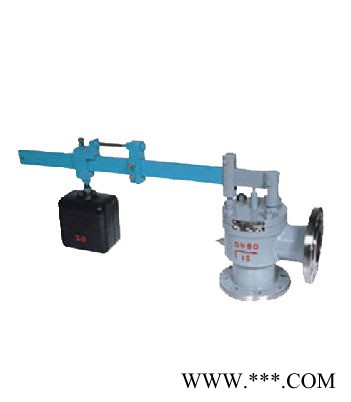

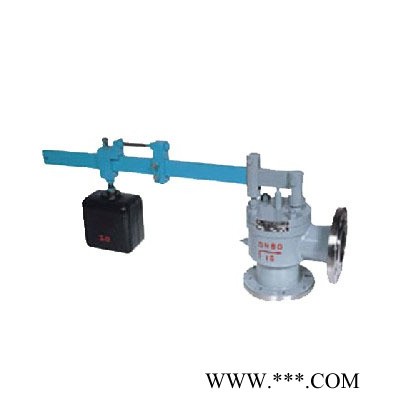

GA41H、A51H型单杠杆安全阀除杠杆（材料为碳钢），重锤（材料为铸铁），其余材料均和A41H-16C型弹簧式安全阀相同。
单杠杆安全阀外形尺寸和连接尺寸
| 公称通径 | 尺寸 | |||||||||||||||
| do | L | L1 | D | K | g1 | f | b | z-?d | DN' | D1 | K1 | g2 | b1 | f' | z-?d1 | |
| 25 | 20 | 100 | 85 | 115 | 85 | 65 | 2 | 16 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 |
| 32 | 25 | 115 | 100 | 140 | 100 | 78 | 2 | 18 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 |
| 40 | 32 | 120 | 110 | 150 | 110 | 85 | 3 | 18 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 |
| 50 | 40 | 135 | 120 | 165 | 125 | 100 | 3 | 20 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 |
| 80 | 65 | 160 | 135 | 200 | 160 | 135 | 3 | 20 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 80 | 170 | 160 | 220 | 180 | 155 | 3 | 22 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 |
| 150 | 125 | 205 | 195 | 285 | 240 | 210 | 3 | 24 | 8-23 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 150 | 240 | 230 | 340 | 295 | 265 | 3 | 26 | 12-23 | 200 | 340 | 295 | 265 | 26 | 3 | 12-23 |
注：PN2.5、PN4.0MPa尺寸参照A41H-25/40型尺寸表。
GA41H-16C/25/40 GA42H-100
GA41H型安全阀适用于温度450的电站锅炉和压力容器上，防止压力超过允许 高值，介质可为蒸汽、空气。
