| 加工定制 : | 否 | 品牌 : | 永一 |
| 型号 : | A61H,A61Y | 产品别名 : | 安全阀 |
| 适用范围 : | 管道 | 标准 : | 国标 |
| 类型 : | 直通式 | 压力范围 : | 常压 |
| 连接形式 : | 内螺纹 | 材质 : | 碳钢 |
| 规格 : | 15-600 |

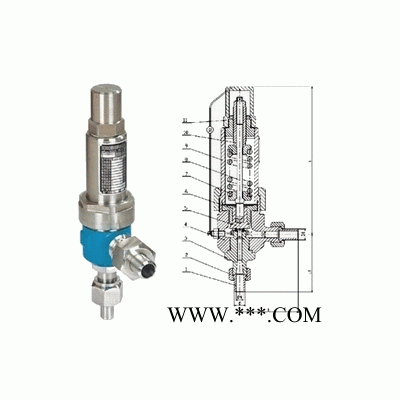

A61H、A61Y弹簧微启式安全阀概述：
A61H、A61Y弹簧微启式安全阀适用于工作温度200的空气、氨、 等介质的设备和管路上，A61Y-160P，A61Y-320P型适用于温度200有腐蚀性的气体或液体的设备和管路上，作为超压保护装置。
主要零部件材料：
NO. |
零件名称 |
A61H-C A61Y-C材料 |
A61Y-P材料 |
1 |
接头 |
20 |
1Cr18Ni9Ti |
2 |
接头螺母 |
35 |
1Cr18Ni9Ti |
3 |
阀座 |
2Cr13 |
1Cr18Ni9Ti |
4 |
阀体 |
35/35CrMoA |
1Cr18Ni9Ti |
5 |
阀瓣 |
2Cr13 |
1Cr18Ni9Ti |
6 |
导向套 |
2Cr13 |
1Cr18Ni9Ti |
7 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
8 |
阀杆 |
2Cr13 |
2Cr13 |
9 |
阀盖 |
ZG230-450 |
1Cr18Ni9Ti |
10 |
调节螺杆 |
45 |
2Cr13 |
11 |
阀帽 |
ZG200-400 |
1Cr18Ni9Ti |
|
密封面材料 |
"Y"型栈焊Co基硬质合金,"H"型栈焊D507 |
|
外形尺寸和连接尺寸：
公称压力 |
公称通径 |
尺寸 |
||||||
do |
D |
D1 |
D2 |
L |
L1 |
H |
||
16 |
10 |
6 |
17 |
14 |
12 |
115 |
135 |
78 |
15 |
8 |
22 |
18 |
16 |
115 |
135 |
85 |
|
20 |
10 |
28 |
22 |
20 |
115 |
135 |
135 |
|
25 |
12 |
35 |
26 |
24 |
160 |
165 |
142 |
|
32 |
10 |
6 |
22 |
14 |
12 |
115 |
135 |
80 |
15 |
8 |
25 |
17 |
15 |
115 |
135 |
90 |
|
20 |
10 |
30 |
22 |
20 |
115 |
135 |
140 |
|
25 |
12 |
38 |
26 |
24 |
160 |
165 |
148 |
|
