| 品牌 : | VENN | 型号 : | SL-10 |
| 阀瓣开启高度 : | 微启式安全阀 | 结构形式 : | 杠杆式 |
| 加工定制 : | 否 | 连接形式 : | 法兰 |
| 材质 : | 不锈钢 | 公称通径 : | 日标 |
| 适用介质 : | 蒸汽 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 形态 : | 膨胀式 | 压力环境 : | 高压 |
| 类型(通道位置) : | 二通式 | 阀体构造 : | 封闭式 |
日本VENN SL-10安全阀为铸钢法兰扬程式安全阀，主要用于蒸汽和空气系统。
适用流体：蒸汽、空气、气体、液体
适用压力：3.0Mpa以下
调压范围： 0.035-3.0Mpa
流体温度： -5-250
连接方式 ：JIS 30K法兰
阀体材质：铸钢
阀座材质：不锈钢
口径范围： DN15-DN32

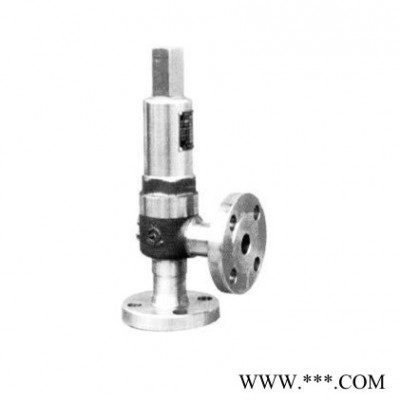

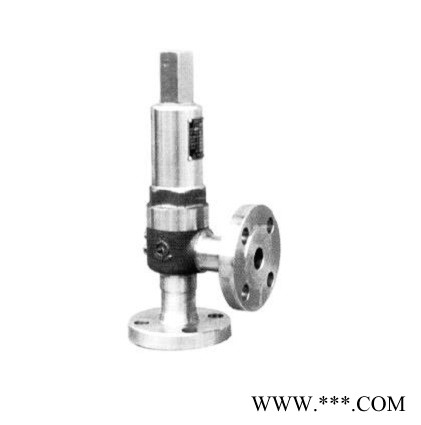

SL-10安全阀图片及尺寸图
| SL-10安全阀尺寸(mm)及重量表 | ||||||||
| 口径 | 阀座口径 | 有效面积 | liftL | 阀间尺寸 | 阀高 | 重量（kg） | ||
| D | 3.14DL | L1 | L2 | H | SL-9 | SL-10 | ||
| 15 | 15 | 18.8 | 0.4 | 86 | 86 | 207 | 4.0 | 4.0 |
| 20 | 20 | 31.4 | 0.5 | 88 | 88 | 207 | 4.3 | 4.2 |
| 25 | 25 | 54.9 | 0.7 | 96 | 96 | 254 | 8.8 | 8.7 |
| 32 | 40 | 80.3 | 0.8 | 102 | 102 | 254 | 9.8 | 9.5 |
