| 品牌 : | VENN | 型号 : | SL-40 |
| 阀瓣开启高度 : | 微启式安全阀 | 结构形式 : | 杠杆式 |
| 加工定制 : | 否 | 连接形式 : | 法兰 |
| 材质 : | 不锈钢 | 公称通径 : | 日标 |
| 适用介质 : | 蒸汽 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 形态 : | 膨胀式 | 压力环境 : | 高压 |
| 类型(通道位置) : | 二通式 | 阀体构造 : | 封闭式 |
日本VENN SL-40安全阀为扬程式不锈钢螺纹安全阀，主要用于压力容器和热交换器的安全泄压，保护末端设备的安全。
种类 ：扬程式安全阀
型式： 密封式
阀体材质：不锈钢
适用流体 蒸气、空气、气体、液体
适用压力： 0.05-1.0Mpa
调压范围： 0.05-0.1Mpa
流体温度： 235以下
流体粘度： 800cSt以下
连接方式 ：JIS RC螺纹
本体耐压试验：水压 20kg
口径范围： DN15-DN50

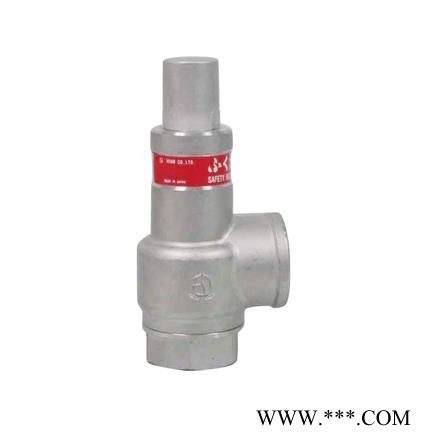

SL-40安全阀图片及尺寸图
| SL-40安全阀尺寸（mm）及重量表 | ||||||||||
| 口径 | 阀座口径 | 有效面积3.14DL | liftL | 阀间尺寸 | 阀 | 连接d | 重量（kg） | |||
| L1 | L2 | SL-39 | SL-40 | SL-39 | SL-40 | |||||
| DN15 | 14 | 17.5 | 0.4 | 30 | 36 | 96 | 85 | 1/2 | 0.6 | 0.5 |
| DN20 | 19 | 29.8 | 0.5 | 35 | 40 | 100 | 89 | 3/4 | 0.7 | 0.6 |
| DN25 | 23 | 43.3 | 0.6 | 40 | 46 | 104 | 93 | 1 | 0.9 | 0.8 |
| DN32 | 32 | 80.3 | 0.8 | 50 | 54 | 126 | 115 | 11/4 | 1.5 | 1.4 |
| DN40 | 40 | 125.6 | 1.0 | 55 | 60 | 131 | 120 | 11/2 | 2 | 1.9 |
| DN50 | 50 | 204.1 | 1.3 | 65 | 73 | 166 | 152 | 2 | 3.4 | 3.2 |
