| 品牌 : | VENN | 型号 : | SL-24E-G |
| 阀瓣开启高度 : | 微启式安全阀 | 结构形式 : | 杠杆式 |
| 加工定制 : | 否 | 连接形式 : | 法兰 |
| 材质 : | 不锈钢 | 公称通径 : | 日标 |
| 适用介质 : | 蒸汽 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 形态 : | 膨胀式 | 压力环境 : | 高压 |
| 类型(通道位置) : | 二通式 | 阀体构造 : | 封闭式 |
日本VENN SL-24E-G安全阀为小型密闭式安全阀，主要用于水和油系统。
适用流体：水、油、液体
适用压力： 1.0Mpa以下
调压范围： 0.35-0.1Mpa
流体温度： 5-0以下
连接方式 ：JIS 10K法兰
阀体材质：铸铁
阀座材质：不锈钢
本体耐压试验：水压1.5mpa
口径范围： DN65、DN80

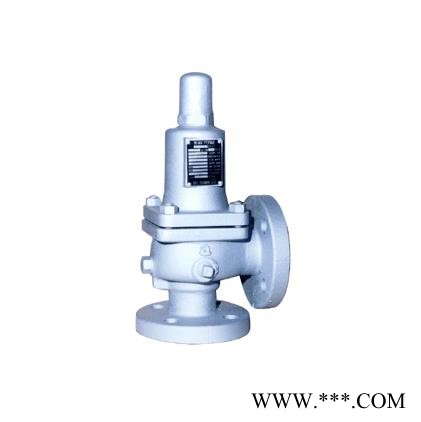

SL-24E-G安全阀图片及尺寸图
| SL-24E-B,SL-24E-G安全阀尺寸(mm)及重量表 | ||||
| 口径 | L1 | L2 | H | 重量(kg) |
| DN15 | 70 | 70 | 89 | 2.5 |
| DN20 | 75 | 75 | 94 | 3 |
| DN25 | 85 | 85 | 98 | 4.5 |
| DN32 | 95 | 90 | 122 | 6.1 |
| DN40 | 100 | 95 | 128 | 7.8 |
| DN50 | 110 | 105 | 158 | 11.7 |
| DN65 | 135 | 115 | 291 | 22 |
| DN80 | 145 | 125 | 371 | 30 |
