| 品牌 : | 万豪阀门 | 型号 : | QD341W-1 |
| 结构形式 : | 垂直板式 | 加工定制 : | 是 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 空气 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 流量控制 |
| 类型(通道位置) : | 直通式 | 口径 : | 100-3000 |
| 公称通径 : | 3000 | 安装尺寸 : | 3000 |
| 货号 : | 279 | 3C阀门类别 : | 工业 |
我厂专业生产
金属硬密封蝶阀、钢制蝶阀、通风蝶阀、杠杆式密闭蝶阀、调节蝶阀、多叶蝶阀、矩形蝶阀、电磁式煤气安全切断阀、煤气蝶阀；
钢制大口径闸阀、城市煤气快速启闭闸阀、水封燃气紧急切断阀、煤气闸阀、低压闸阀、止回阀；
盲板阀又称为眼镜阀和翻板阀，电动、气动、液动、电动推杆、手动等盲板阀；
钢制闸门、渠道闸门、螺旋闸门、叠梁闸门、调节堰门、
附壁闸门、手动启闭机、双吊点启闭机；
角式液动排泥阀、手动排泥阀、池底液动排泥阀；
配水闸阀、拍门；
卸灰阀、下料器、给料机、插板阀、防爆阀等各种冶金阀门；
非标阀门可提供图纸定做加工及生产。
尺寸供参考，任何尺寸都可按用户方要求生产

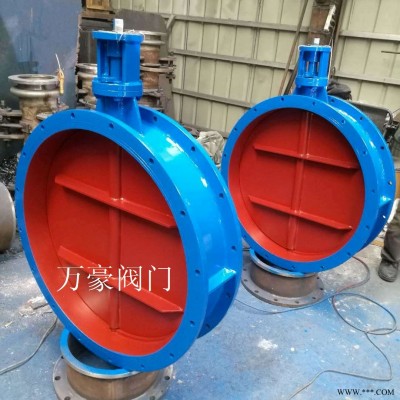

结构特点及用途：
该蝶阀一般适用于工业、环保等管路作通风型调节介质流量之用。其结构独特，采用优 金钢板焊接，具有体积小、重量轻、流通截面大、启闭灵活、可现场操作和运距离控制。适用于冶金、矿山、电站、建材、医药、化工、轻工等行业。
主要性能：
公称压力：0.1MPa
适用温度：≤300℃
适用介质：空气、含尘烟气
泄漏率：≤1.5%
主要技术参数
公称通径DN（mm） | 100-3000 | ||
公称压力PN（Mpa） | 0.05 | 0.10 | |
试验压力Ps(Mpa) | 强度试验 | 0.075 | 0.15 |
密封试验 | ≤1.5%泄漏量 | ||
适用介质 | 煤气、含尘气体、烟道气等 | ||
适用温度 | -40℃-650℃ | ||
QDF941w-O.1型电动式轻型通风蝶阀用电动装置驱动蝶板旋转90。完成启闭动作。本阀可以单台远距离控制，也可以多台集中远控。
QDF941w-O.1主要结构尺寸
DN | L | D | D1 | H | A1 | A2 | b | N-φd | 配用电装型号 | 电机功率KW | 重量(Kg) |
250 | 50 | 340 | 300 | 700 | 505 | 180 | 6 | 6-φ12 | Q10 | O.06 | 48 |
300 | 50 | 395 | 350 | 755 | 505 | 180 | 8 | 6-φ12 | Q10 | O．06 | 55 |
350 | 70 | 445 | 400 | 805 | 505 | 180 | 8 | 12-φ14 | Q1O | O．06 | 62 |
400 | 70 | 495 | 450 | 855 | 505 | 180 | 8 | 12-φ14 | Q20 | O．09 | 70 |
450 | 70 | 545 | 500 | 905 | 505 | 180 | 10 | 12-φ14 | 020 | O．09 | 78 |
500 | 70 | 610 | 565 | 970 | 505 | 180 | 10 | 12-φ14 | Q20 | O．09 | 87 |
550 | 100 | 670 | 618 | 1030 | 505 | 180 | 12 | 16-φ18 | 020 | O．09 | 98 |
600 | 100 | 720 | 668 | 1080 | 505 | 180 | 12 | 16-φ18 | Q20 | 0.09 | 120 |
700 | 100 | 820 | 760 | 1180 | 505 | 180 | 14 | 16-φ18 | 030 | O．12 | 155 |
800 | 120 | 920 | 870 | 1280 | 505 | 180 | 16 | 20-φ18 | Q30 | 0.12 | 188 |
900 | 120 | 1020 | 970 | 1380 | 505 | 185 | 16 | 20-φ18 | Q30 | O．12 | 220 |
1000 | 150 | 1120 | 1070 | 1430 | 505 | 185 | 18 | 20-φ18 | Q60 | O．18 | 280 |
1200 | 150 | 1320 | 1270 | 1630 | 505 | 185 | 20 | 26-φ22 | Q60 | 0.18 | 320 |
1400 | 150 | 1520 | 1470 | 1830 | 505 | 315 | 20 | 26-φ22 | Q60 | O．18 | 360 |
1600 | 200 | 1720 | 1670 | 2150 | 505 | 315 | 22 | 26-φ22 | Z15 | O．37 | 470 |
1800 | 200 | 1940 | 1870 | 2350 | 505 | 315 | 22 | 26-φ22 | Z15 | 0 37 | 530 |
2000 | 200 | 2140 | 2080 | 2570 | 505 | 315 | 24 | 26-φ22 | Z20 | O．37 | 620 |
2200 | 250 | 2340 | 2280 | 2770 | 505 | 315 | 24 | 26-φ22 | Z20 | 0.37 | 690 |
2400 | 250 | 2540 | 2480 | 2970 | 505 | 315 | 24 | 26-φ22 | Z30 | O．55 | 760 |
本厂专业生产低压大口径闸阀、城市煤气快速启闭闸阀、水封平行双闸板燃气紧急切断阀、煤气闸阀、止回阀、排泥阀、盲板阀、通风蝶阀、钢制闸门等各种大小口径阀门，适用于市政工程:水厂、电厂、焦化厂、污水处理厂、海水、石油、水蒸气、化学、煤气等.
---------------------------------------------------------------------------------
