| 品牌 : | 昊天 | 型号 : | 1000 |
| 结构形式 : | 杠杆式 | 加工定制 : | 是 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 各种气流 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 电动、手动、气动 |
| 零部件及配件 : | 阀体 | 用途 : | 调节 |
| 类型(通道位置) : | 直动式 | 口径 : | 300 |
| 公称通径 : | 300 | 安装尺寸 : | 300 |
电动通风调节蝶阀的装配及试验介绍：
1、电动通风调节蝶阀的密封槽内安置密封橡皮条，与阀体 合缝面处密封橡皮条粘牢。
2、电动通风调节蝶阀与上水压实验盖装配。
3、将方箱平均摆放并牢固在装置平台上。
4、电动通风调节蝶阀与水压实验盖组合体翻身，落在方箱上(如图8所示)。
5、阀体与水压实验盖装置。
6、将电动通风调节蝶阀两轴头处 水压实验盖装上并把紧。
7、阀体水压实验及格后，卸压，放水，拆水压 实验盖,加工外面涂油掩护。
8、电动通风调节蝶阀与生路装在一起， 精镗生路轴孔、生路与阀轴同镗、配车钢套，详见生路 加工工艺。
9、装钢套、轴承及阀轴密封。
10、装主密封圈 及密封压板，装置后生路试开关。
11、将水压实验盖放在 方箱上，把方箱牢固好。
12、将阀体、生路组合体安稳吊 起, 阀体、生路密封面向上，逐步对正水压实验盖上的 把合孔并落在水压实验盖上，拧紧螺钉。
13、将伸缩节对 正在阀体法兰上面的把合孔，把紧伸缩节螺钉(如图9 所示)。
14、充水，反省有否渗漏征象，如漏水，则停止 处置，待不漏后方可升压做蝶阀密封机能实验，光阴30min，漏水量应相符图样请求(在作水压实验及漏水 实验时，要将压力管路牢固好，免得惹起振动，影响压力表指针的摆动)。
15、密封实验及格后，放水，拆伸缩节，拆水压实验盖，把电动通风调节蝶阀与生路组合体放在方箱上。

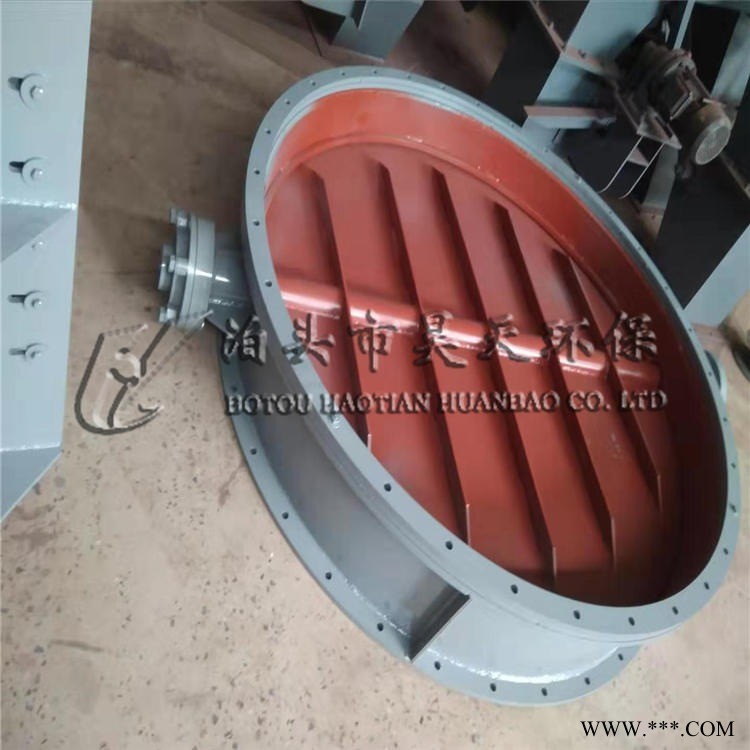

通风蝶阀的结构是使用中线蝶板和短结构钢板进行焊接而成的，所以它的内部没有连杆和螺栓等组件，在使用过程中也就不会产生一些组件问题，因此故障率很低。使用起来很方便。是一种可靠的阀门装置。而且因为它的密封系统采用的是金属封闭，虽然密封效果比不上弹性密封，但是使用寿命要比弹性密封长，而且具有耐高温的特性。所以在建材、电力、冶金等行业都有着广泛的应用。在温度不高于300度的介质输送管道中，都可以实现连接和关闭调节作用。这种蝶阀还可以根据客户的需要来特殊定制，十分的人性化。
