| 品牌 : | 凯凡 | 型号 : | D941X-10C-DN65 |
| 加工定制 : | 否 | 阀体材料 : | 铸钢 |
| 工作温度 : | ≤125℃ | 公称通径 : | 65 |
| 密封材料 : | 乙丙胶 | 阀门性能特点 : | 垂直板式 |
| 工作介质 : | 气体、水、油品 | 公称压力 : | 1.0Mpa |
| 连接方式 : | 法兰 | 执行器性能特点 : | 调节型 |
| 规格 : | DN65 |
阀体参数 |
技术参数 |
|
公称通径 50-1000mm |
电源电压 AC220V、AC380V(其它特制） |
|
公称压力 PN10、PN16、PN25 |
环境温度 -30℃～+70℃ |
|
连接方式 法兰连接 |
防护等级 IP67 |
|
阀体材质 WCB、SS304、SS316、SS316L |
||
碟板材质 WCB、SS304、SS316、SS316L |
功能选项 |
|
密封材料 NBR、EPDM、J（衬胶） |
防 爆 型 防爆等级：dIIBT4 |
|
工作温度 |
C2：-10℃～80℃ |
信号反馈 X1机械无源信号，X2有源信号 |
C3：-20℃～1300℃ |
带加热器 带加热器 可在潮湿环境干燥执行器内元件 |
|
标准规范 |
手动功能 手动功能 电动执行器带有手动开阀、关阀功能 |
|
法兰标准 GB9113、JB/T79 |
开关型 通电开到位，通电关到位。 |
|
检测与试验 GB/T13927-1992 |
调节型 调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能 |
|
设计标准 JB-T8527-1997 |
适用介质 水、空气、煤气、中性气体或液体 |
|
结构长度标准 GB/T12221 |
备注 电动参数请另参考选配的电动执行器资料 |
|
GB阀体尺寸(mm)配KFE精小型电动执行器 |
||||||||
规格型号 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-电动头 |
KFDFRD50 |
50 |
108 |
155 |
125 |
302 |
70 |
4-Ф16 |
KFE-005 |
KFDFRD65 |
65 |
112 |
175 |
145 |
302 |
76 |
4-Ф16 |
KFE-005 |
KFDFRD80 |
80 |
114 |
190 |
160 |
315 |
89 |
4-Ф16 |
KFE-005 |
KFDFRD100 |
100 |
127 |
214 |
18 |
327 |
104 |
8-Ф16 |
KFE-010 |
KFDFRD125 |
125 |
140 |
252 |
210 |
342 |
120 |
8-Ф16 |
KFE-010 |
KFDFRD150 |
150 |
140 |
282 |
240 |
348 |
132 |
8-Ф16 |
KFE-015 |
KFDFRD200 |
200 |
152 |
337 |
295 |
415 |
167 |
8-Ф16 |
KFE-020 |
KFDFRD250 |
250 |
165 |
405 |
350/355 |
482 |
202 |
8-Ф16 |
KFE-040 |
KFDFRD300 |
300 |
178 |
460 |
440/410 |
560 |
239 |
12-Ф20 |
KFE-060 |
KFDFRD350 |
350 |
190 |
524 |
460/470 |
721 |
265 |
12-Ф20 |
KFE-100 |
KFDFRD400 |
400 |
216 |
585 |
515/525 |
756 |
297 |
16-Ф20 |
KFE-200 |
应用领域 |

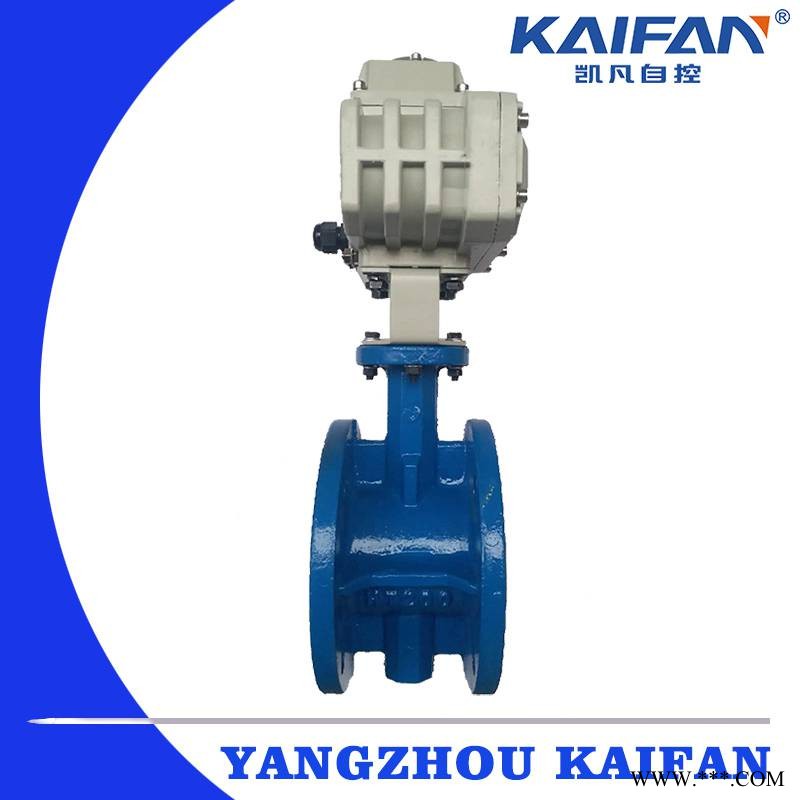

本产品是由蝶阀与KFE系列电动执行机构（可选防爆）配套，输入控制信号（4-20mA或1-5～VDC)及单相电源即可控制运转，电动蝶阀具有功能强、体积小、轻便、性能可靠、配套简单、流通能力大等优点。它特别适合介质是粘稠、含颗粒、纤维性质的使用场合。目前该电动调节阀蝶阀广泛应用于食品、环保、轻工、石油、造纸、教 学和科研设备、电力等行业的工业自动控制系统中。 |
产品特点 |
*三维偏心结构，磨损小、密封性好 |
*多层密封、硬密封、金属密封多种选择 |
*具有耐高温、耐高压、耐腐蚀想能 |
