| 加工定制 : |
是 |
品牌 : |
上海远一 |
| 型号 : |
D343H |
材质 : |
铸钢 |
| 连接形式 : |
法兰 |
结构形式 : |
偏置板式 |
| 适用介质 : |
水,蒸汽,油品,海水等 |
压力环境 : |
１０Ｋ ２０Ｋ |
| 工作温度 : |
-29～550℃ |
标准 : |
日标 |
| 流动方向 : |
单向 |
驱动方式 : |
手动 |
| 零部件及配件 : |
配件 |
用途 : |
进水 |
| 类型(通道位置) : |
二通式 |
3C阀门类别 : |
工业 |
| 产品单价 : |
598.00 |
|
|
简单介绍
产品特点： D341H-10K日标硬密封蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。
日标硬密封蝶阀的详细介绍
| |

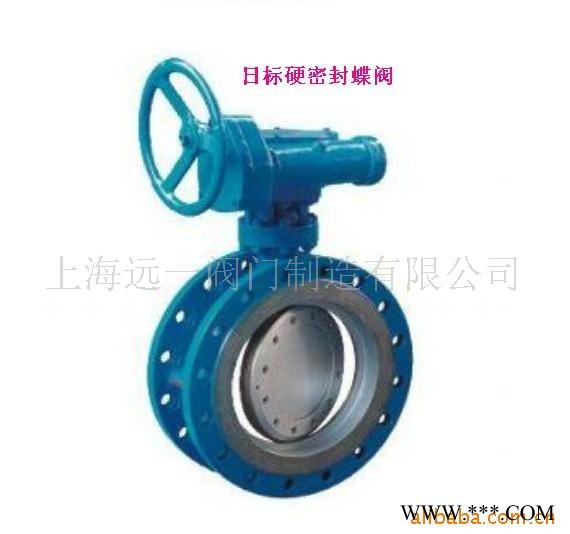

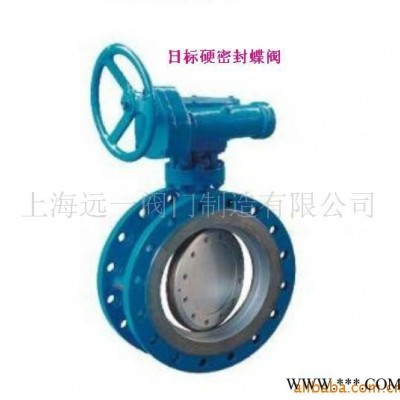

![日标硬密封蝶阀]() |
日标硬密封蝶阀用途及特点： |
D373H-10K、20K、和D343H-10K、20K系列蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式，阀座密封圈采用弹性密封和软硬兼容的多层次密封两种结构，其密封性能可靠。确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等优点。广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。 |
日标硬密封蝶阀采用标准 |
设计标准： APl609-1983
法兰连接尺寸： JIS B2212；JlS B2213；JIS B2214
结构长度： JlS B2002-1987；
压力试验： JlS B2003-1987； |
| 日标硬密封蝶阀主要技术参数 |
公称通径 |
DNmm |
2″48″ |
2″48″ |
公称压力 |
PNMPa |
10K |
20K |
试验压力 PsMPa |
强度试验 |
1.5 |
3．0 |
密封试验 |
1.1 |
2．2 |
适用介质 |
水、蒸汽、油品、海水等 |
适用温度 |
-29550
|
|
| 日标硬密封蝶阀主要零件的材质 |
零件名称 |
材料 |
阀体 |
WCB、304、316、316SS、CF8M |
阀板 |
WCB、304、316、316SS、CF8M |
阀杆 |
304、316、2Crl3、1Crl8Ni9Ti |
密封圈 |
304、316、氟塑料 |
填料 |
柔性石墨、氟塑料 |
传动方式 |
手柄、蜗轮、气动、电动等 |
|
|
| D37/3/5H-10K、20K系列日标硬密封蝶阀 |
公称通径 |
结构长度
标准值 |
外形尺寸参考值 |
连接尺寸标准值 |
H |
D373H |
D673H |
D973H |
10K |
20K |
mm |
inch |
L |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D1 |
Z-d |
D1 |
Z-d |
50 |
2 |
43 |
112 |
350 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
120 |
4-19 |
120 |
8-19 |
65 |
21/2 |
46 |
115 |
370 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
140 |
4-19 |
140 |
8-19 |
80 |
3 |
49 |
120 |
380 |
180 |
200 |
645 |
245 |
72 |
565 |
250 |
255 |
150 |
8-19 |
160 |
8-23 |
100 |
4 |
56 |
138 |
420 |
180 |
200 |
675 |
355 |
92 |
600 |
250 |
255 |
175 |
8-19 |
185 |
8-23 |
125 |
5 |
64 |
164 |
460 |
180 |
200 |
715 |
355 |
92 |
640 |
250 |
255 |
210 |
8-23 |
225 |
8-25 |
150 |
6 |
70 |
175 |
555 |
270 |
280 |
800 |
355 |
92 |
705 |
300 |
315 |
240 |
8-23 |
260 |
12-25 |
200 |
8 |
71 |
208 |
605 |
270 |
280 |
850 |
250 |
170 |
775 |
300 |
315 |
290 |
12-23 |
305 |
12-25 |
250 |
10 |
76 |
243 |
680 |
270 |
280 |
925 |
250 |
170 |
945 |
300 |
315 |
355 |
12-25 |
380 |
12-27 |
300 |
12 |
83 |
283 |
800 |
380 |
420 |
1035 |
450 |
220 |
1070 |
300 |
315 |
400 |
16-25 |
430 |
16-27 |
350 |
14 |
92 |
310 |
835 |
380 |
420 |
1070 |
450 |
220 |
1140 |
300 |
315 |
445 |
16-25 |
480 |
16-33 |
400 |
16 |
102 |
340 |
915 |
450 |
470 |
1190 |
450 |
220 |
1210 |
300 |
315 |
510 |
16-27 |
540 |
16-33 |
450 |
18 |
114 |
380 |
960 |
480 |
490 |
1250 |
650 |
280 |
1335 |
575 |
714 |
565 |
20-27 |
605 |
20-33 |
500 |
20 |
127 |
410 |
1020 |
480 |
490 |
1290 |
650 |
280 |
1415 |
575 |
714 |
620 |
20-27 |
660 |
20-33 |
600 |
24 |
154 |
470 |
1225 |
480 |
490 |
1455 |
850 |
380 |
1605 |
656 |
810 |
730 |
24-33 |
770 |
24-39 |
700 |
28 |
165 |
550 |
1355 |
640 |
660 |
1585 |
850 |
380 |
1844 |
656 |
810 |
840 |
24-33 |
900 |
24-48 |
800 |
32 |
190 |
640 |
1470 |
640 |
660 |
1700 |
1250 |
380 |
2040 |
656 |
810 |
950 |
28-33 |
1030 |
24-56 |
900 |
36 |
203 |
710 |
1545 |
750 |
860 |
1965 |
1250 |
380 |
2255 |
785 |
863 |
1050 |
28-33 |
1140 |
28-56 |
1000 |
40 |
216 |
770 |
1 795 |
850 |
900 |
2015 |
1250 |
380 |
2380 |
785 |
863 |
1160 |
28-39 |
|
|
1200 |
48 |
254 |
890 |
1965 |
850 |
900 |
2250 |
1250 |
380 |
2640 |
785 |
863 |
1380 |
32-39 |
|
|
|
|
|
