供应气动通风蝶阀/通风蝶阀/气动蝶阀/蝶阀

产品价格￥1180.00元/件

产品品牌上海远一

最小起订≥1 件

供货总量9999 件

发货期限自买家付款之日起天内发货

浏览次数721

更新日期2023-09-06 11:28

诚信档案

上海远一阀门制造有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码上海远一阀门制造有限公司

查询企业： 企业征信查询

进入店铺公司介绍公司地址产品信息

企业名片

加入购物车立即购买

企业名片

上海远一阀门制造有限公司

联系人：魏志通销售经理(先生)

联系手机：

联系固话：

联系地址：山东省青岛市重庆中路197-37#

【友情提示】：来电请说明在51泵阀网看到我们的，谢谢！

商品信息

基本参数

品牌：	上海远一
所在地：	北京
起订：	≥1 件
供货总量：	9999 件
有效期至：	长期有效

详细说明

加工定制 :	是	品牌 :	上海远一
型号 :	TD641W	材质 :	铸钢
连接形式 :	法兰	结构形式 :	偏置板式
适用介质 :	冷热风,烟气	压力环境 :	0.05～0.1
工作温度 :	30℃～-350℃	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	配件	用途 :	风量调节
类型(通道位置) :	二通式	3C阀门类别 :	工业
产品单价 :	1180.00

简单介绍
产品特点： TD641W型气动通风蝶阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。

气动通风蝶阀的详细介绍

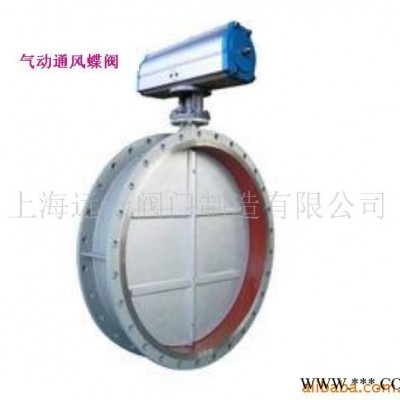

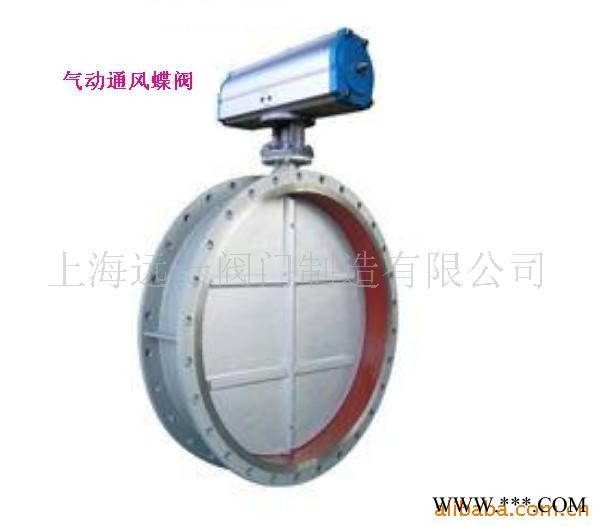

TD641W型气动通风蝶阀产品介绍：

产品名称 : 气动通风蝶阀

气动通风蝶阀

	型号：	TD641W
气动通风蝶阀
	口径：	3004000mm
气动通风蝶阀
	压力：	0.050.1MPa
气动通风蝶阀
	材质：	铸钢、不锈钢

一、TD641W型气动通风蝶阀产品概述

　　我厂生产的通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。

二、TD641W型气动通风蝶阀主要参数

公称压力（Mpa	0.05MPa	介质温度	-30-350
强度试验	0.1MPa	适用介质	冷热风、烟气
介质流速	25m/s	泄漏率	3

三、TD641W型气动通风蝶阀主要零件材料

零件名称	阀体	阀板	阀轴
材料	碳钢	碳钢	碳钢、不锈钢

　　　　　　　　　　　　　　　　　　　单位：mm

DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1350	490	16-18	12
900	1040	990	200	1450	540	16-18	14
1000	1140	1090	220	1550	590	20-18	14
1100	1240	1190	220	1800	640	20-18	14
1200	1340	1290	240	1900	690	20-18	14
1300	1440	1390	240	2020	760	20-18	16
1400	1540	1490	260	2120	810	24-18	16
1500	1640	1590	260	2220	860	24-18	16
1600	1740	1690	280	2390	980	24-18	16
1700	1840	1790	280	2590	1030	28-22	16
1800	1940	1890	300	2709	1096	28-22	16
1900	2040	1990	300	2826	1146	32-22	16
2000	2150	2090	320	2926	1196	32-26	16
2200	2360	2300	340	3126	1296	36-26	16
2400	2560	2500	360	3326	1396	36-26	18
2600	2760	2700	380	3526	1496	40-26	18
2800	2960	2900	400	3726	1596	40-26	18
3000	3190	3110	400	4098	1698	44-30	18
3200	3390	3310	440	4338	1798	44-30	20
3400	3590	3510	440	4578	1898	48-30	20
3600	3790	3710	480	4780	1998	48-30	20
3800	4000	3910	480	5000	2098	52-30	22
4000	4210	4120	520	5200	2210	52-30	22
