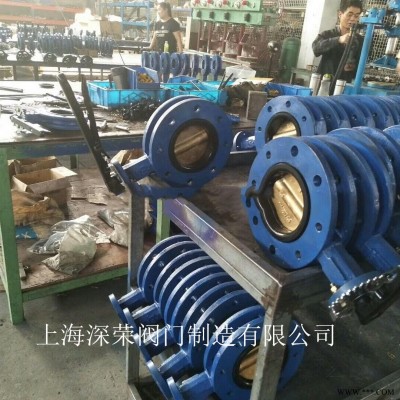

上海深荣 U型中线软密封蝶阀 气动硬密封对夹式蝶阀 厂家专业生产 价格优

U型中线软密封蝶阀概述：

U型法兰蝶阀广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。

U型法兰蝶阀驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。U型法兰蝶阀其结构采用编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。

U型中线软密封蝶阀特点：

1. 小型轻便，容易拆装及维修，并可有任意位置安装。

2. 结构简单，紧凑，90°回转启闭迅速。

3. 操作扭矩小，省力轻巧。

4. 流量特性趋于直线，调节性能好。

5. 启闭试验次数多达数万次，寿命长。

6. 达到完全密封，气体试验泄漏为零。

7. 选择不同零部件材质，可适用多种介质。

设计原理

本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

由于本U型法兰蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

参数

公称直径：手柄DN25-DN200,蜗轮DN25-DN1200

公称压力：PN1.0-1.6

适用介质:水、气、酸碱、油品等.

适用温度:-23℃～+150℃(根据阀座材质而定)

阀体标准:国标、美标、日标

阀体材质:铸铁、球墨铸铁、铸钢、不锈钢、铝青铜。

阀座材质:天然胶X₁、海帕伦X₂、乙丙橡胶X₃、氯丁橡胶X₄、丁腈橡胶X₅、耐磨橡胶X₆、氟橡胶X₇、耐热乙丙橡胶X₉、聚四氟乙烯F₄ 。

阀板材质:球墨铸铁、不锈钢、铝青铜、碳钢、尼龙板、衬胶板、考四氟板。

驱动方式:手动、蜗轮传动、气动、电动、液动。

注:加长杆长度可根据用户要求定制.

上海深荣阀门有限公司订货须知：

为证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径U型中线软密封蝶阀  是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供U型中线软密封蝶阀  法兰，伸缩节U型中线软密封蝶阀连接螺栓，并根据用户需要提U型中线软密封蝶阀 易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
