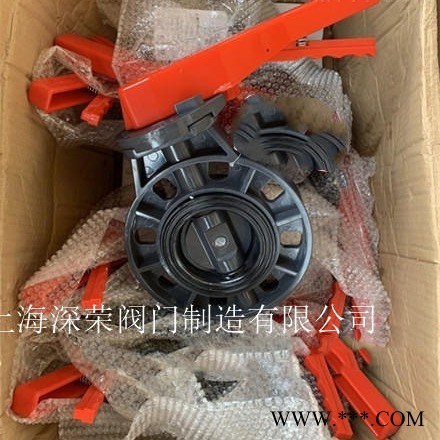

D71X-10U手柄式UPVC蝶阀
产品简介：
UPVC塑料蝶阀D71X-10U手柄式UPVC蝶阀/硬聚氯乙烯蝶阀/UPVC对夹蝶阀/UPVC手柄蝶阀/耐腐蚀UPVC蝶阀的阀体重量 轻、耐腐蚀性强，外型结构紧凑美观，本体重量轻容易安装，应用范围广，材质卫生无毒，耐磨损、容易拆卸，维护简单易行， 适用流体：水、空气、油类、腐蚀性化学液体等。
结构特点：
1、使用温度范围广：-10℃~70℃
2、具有很好的强度和韧性
3、具有优良的耐化学腐蚀性能
4、阻燃性能为自熄性
5、低热传导性能，为钢材的1/200 6、介质中重离子含量达超纯水含量
7、卫生指标符合卫生标准
8、外型结构紧凑美观
9、本体重量轻容易安装
10、材质卫生无毒
11、耐磨损、容易拆卸，维护简单易行
零件装配表： NO 名称 材质 1 阀体 UPVC 2 阀瓣 UPVC 3 阀杆 1Cr18Ni9Ti 45# 4 阀座 EPDM 5 O型圈 EPDM 6 手柄 ABS 7 螺母 UPVC 8 定位板 1Cr18Ni9Ti 主要外形连接尺寸、工作压力和重量表： DN D1 D2 D3 L1 H H1 H2 n-￠ 工作压 力 （Mpa) 重量 =Kg/台 HG JIS DIN ANSI UPVC 25 35 85 90 85 80 125 185 37 72 60 4-17 0.7 1.0 32 35 100 125 185 37 72 60 4-17 0.7 1.0 40 47 110 105 110 98.5 150 200 38 86 70 4-18 0.7 1.3 50 56 125 120 125 120 160 200 40 86 70 4-18 0.7 1.5 65 71 145 145 145 140 185 220 45 100 70 4-18 0.7 1.8 80 85 160 150 160 152 195 280 46 105 85 8-18 0.7 2.5 100 105 180 175 180 190 215 280 55 118 85 8-18 0.6 4.4 125 131 210 210 210 216 250 300 62 163 93 8-18 0.5 5.2 150 152 240 240 240 240. 285 300 67 176 93 8-22 0.5 6.1 注：①试验压力与工作压力在23℃正负2℃时数值。 ②使用温度-14℃～70℃。 ③本蝶阀系列法兰孔径按GB2555-81，1.0Mpa标准；也可按用户要求按JIS、DIN、ANSI标准进行制作。 ④D71X-6F阀瓣为PVDF，密封为FPM；D71X-6S阀体、阀瓣均为FRPP，密封为EPQM。 主要结构图： 塑料原材料名称及适用温度： UPVC 硬聚氯乙烯 温度-10℃～70℃ CPVC 氯化聚氯乙烯 温度-40℃～95℃ RPP 增强聚丙稀 温度-20℃～90℃ PVDF 聚偏二 温度-40℃～140℃ PPH 聚丙烯 温度-20℃～95℃
上海深荣阀门主要生产销售【UPVC塑料蝶阀D71X-10U手柄式UPVC蝶阀/硬聚氯乙烯蝶阀/UPVC对夹蝶阀/UPVC手柄蝶阀/耐 腐蚀UPVC蝶阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供 高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 UPVC塑料蝶阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 UPVC塑料蝶阀 法兰，伸缩节及 UPVC塑料蝶阀 连接螺栓，并根据用户需要提供 UPVC塑料蝶阀 易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
