上海深荣 D943H电动加长杆法兰蝶阀 双位电动蝶阀 可非标定制

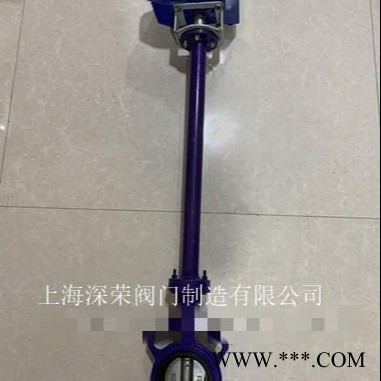

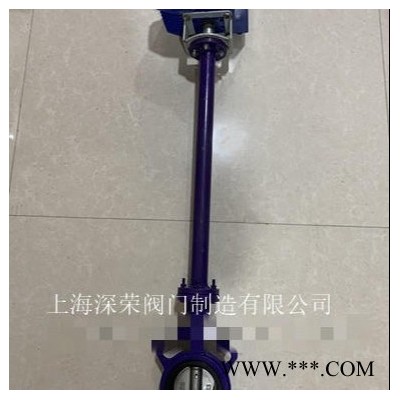

D943H电动加长杆蝶阀

产品简介：

 电动加长杆法兰蝶阀D943H电动加长杆蝶阀/电动加长杆硬密封蝶阀/防爆电动加长杆蝶阀/IP68防水电动加长杆蝶阀/电动不锈钢 加长杆蝶阀/电动带手动加长杆蝶阀/电动调节型加长杆蝶阀/电动开关型加长杆蝶阀主要由加长杆蝶阀和电动执行器组成，靠电动 执行器带动转轴及阀板旋转以实现启闭和控制流量的目的。适用于食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体 管道上作调节流量和截流介质的作用。 电动加长杆蝶阀采用的是多层次弹性密封的结构，阀门属于三偏心的结构形式。主要是在阀板和阀座之间采用的是软碰硬的结构 形式，也能更好的起到双向密封的功能。同时在使用的过程中也具有良好的耐磨性，增加使用寿命。 在介质流经加长杆蝶阀的时候，其所产生的压力损失值是比较大的，其大约是闸阀的三倍，所以我们在对该蝶阀选取的时候，为 确保其对管路介质的调控能力，需要对其管路系统受压力损失的影响，关闭时蝶板对介质压力影响程度等进行考虑，当然还有高 温条件下其弹性阀座材料适用温度范围。对加长杆蝶阀来讲，由于其蝶板在运动的时候会带有定的擦拭性，所以其可用于些含有悬浮性固体颗粒的介质中，句其密封件强 度值，对介质中的粉末或是颗粒物可进行具体考虑。 技术参数： 蝶阀型号：D3(6/9)41X-16Q/C/P; 公称压力：0.6-1.6,2.5MPa； 可选口径大小：50-800mm； 适用温度：-30-180℃； 开启装置：涡轮3,气动6,电动9； 可选阀杆加长杆长度：1至10米； 阀体材料：有球墨铸铁,碳钢,不锈钢供选择； 阀板材料：有球墨铸铁,碳钢,不锈钢等防锈板供选择； 阀杆材料：有碳钢,不锈钢供选择； 阀座材料：也称阀芯,有各类耐磨防腐橡胶,四氟橡胶供选择； 开启速率：快速型,耗时约0.3秒,大口径1秒； 使用寿命：2-3年（高频率使用适当缩短）；

 性能特点：1、适用于接通、截断、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。其特点是构造简单、体积小、重量轻、材 料耗用省，90°往复回转，驱动力矩小。 2、可运送泥浆，在管道口积存液体少。低压情况下，可以实现良好的密封。 调节性能好。 3、蝶板的流线形设计，使流体阻力损失小，可谓是种节能型产品。 4、采用调质处理过后的通杆结构阀杆，其具有良好的综合力学性能以及抗腐蚀性、抗擦伤性。启闭时阀杆只作旋转运动不作升降 运动。填料不易损坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，避免在阀杆与蝶板连接处意外断裂时阀杆崩出。 5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。 主要技术参数： 公称通径 DN（mm） 50～800 公称压力 PN（mpa） 0.6 1.0 1.6 试验压力 强度试验 0.9 1.5 2.4 密封试验 0.66 1.1 1.76 气密封试验 0.6 0.6 0.6 适用介质 空气、水、污水、蒸气、煤气、油品等。 驱动形式 电动、气动、蜗杆蜗轮传动 零件名称 材料 阀体 铸铁、球墨铸铁、铸钢、不锈钢 蝶板 球墨镀镍、铸钢、青铜板、尼龙板、不锈钢 胶套 EPDM,PTFFE,NBR,VITON 阀杆 45#钢、不锈钢416,304,316 外形连接尺寸： 规格 K E Φ2 L L1 S1 S2 b n-Φ1 键长 50 77 57.15 12.7 0-10000 32 15 15 3 4-6.7 16 65 77 57.15 12.7 0-10000 32 15 15 3 4-6.7 16 80 77 57.15 12.7 0-10000 32 15 15 3 4-6.7 16 100 92 69.85 15.8 0-10000 32 15 15 5 4-10.3 19 125 92 69.85 19.05 0-10000 32 15 15 5 4-10.3 19 150 92 69.85 19.05 0-10000 32 15 15 5 4-10.3 19 200 115 88.9 22.2 0-10000 45 16 16 5 1-14.3 19 250 115 88.9 28.6 0-10000 45 16 16 8 4-14.3 28 300 140 107.95 31.8 0-10000 45 18 18 8 4-14.3 28 350 140 107.95 31.8 0-10000 45 18 18 8 4-14.3 28 400 197 158.75 33.34 0-10000 51 19 19 10 4-20.6 50 450 197 158.75 38 0-10000 51 19 19 10 4-20.6 50 500 197 158.75 41.15 0-10000 64 19 19 10 4-20.6 50 600 276 215.9 50.65 0-10000 70 20 20 16 4-22.2 63 700 308 254 55 0-10000 66 23 23 16 8-18 63 800 308 254 55 0-10000 66 23 23 16 8-18 63

上海深荣阀门主要生产销售【电动加长杆法兰蝶阀D943H电动加长杆蝶阀/电动加长杆硬密封蝶阀/防爆电动加长杆蝶阀/IP68防 水电动加长杆蝶阀/电动不锈钢加长杆蝶阀/电动带手动加长杆蝶阀/电动调节型加长杆蝶阀/电动开关型加长杆蝶阀】，备有大量 库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服 务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径 D943H电动加长杆法兰蝶阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供 D943H电动加长杆法兰蝶阀   法兰，伸缩节及D943H电动加长杆法兰蝶阀连接螺栓，并根据用户需要提供D943H电动加长杆法兰蝶阀  易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
