上海深荣 D671F/D671X防爆气动蝶阀 对夹式加长杆蝶阀 可非标定制

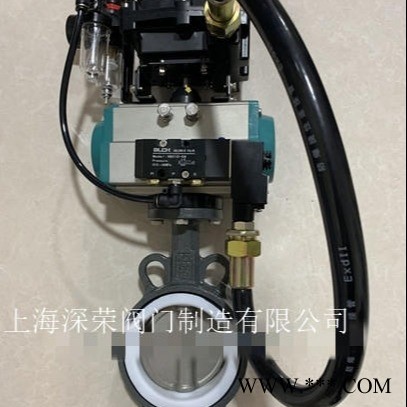

D671F防爆气动对夹蝶阀D671X

产品简介：

 D671F防爆气动蝶阀D671X防爆气动对夹蝶阀/防爆气动四氟密封对夹蝶阀/防爆气动橡胶密封对夹蝶阀/防爆气动不锈钢对夹蝶 阀/防爆气动带手动对夹蝶阀/防爆气动对夹式蝶阀/防爆气动调节型对夹蝶阀/防爆气动开关型对夹蝶阀安装于管道的直径方向。 在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。气动防爆蝶 阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时防爆型气动蝶阀具有良 好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具 有较好的流量控制特性。气动防爆蝶阀有金属密封和软密封两种密封型式。金属密封型适用于温度≥250度以上的工况。软密封型 适用于≤250度以内的工况场合。 产品特点 1、设计新颖、合理、结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。 3、可以任何位置安装，维修方便。4、密封件可以更换，密封性能可靠达到双向密封零泄漏。 5、密封材料耐老化、耐腐蚀，使用寿命长等特点。 主要技术参数 公称通径DN（mm) 50～1200 公称压力（MPa） 0.6、1.0、1.6、2.5 连接形式 法兰、对夹 阀体形式 直通式铸造阀 蝶板形式 垂直板式 动作范围 0～90° 泄露量 按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 配置执行机构 GT、AT、AW系列单双作用气动执行器 控制方式 开关两位控制、4-20mA模拟量控制 执行器技术参数 执行器型号 GT、AT、AW系列单双作用气动执行器 供气压力 0.4～0.7MPa 气源接口 G1/4"、G1/8"、G3/8"、G1/2" 环境温度 -30～+70℃ 作用形式 单作用执行机构、双作用执行机构 可配附件 防爆定位器、防爆电磁阀、空气过滤减压器、保位阀、防爆行程 开关、防爆阀位传送器、手轮机构等 采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉 式传动，结构合理，输出力大，有双作用式和单作用式。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 主要零件材料 零件名称 材料 阀体 球墨铸钢、铸钢、合金钢、不锈钢 蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 密封圈 各种橡胶、聚四氟、不锈钢 阀杆 2Cr13、不锈钢 填料 O型圈、柔性石墨 主要性能规范 公称通径DN(mm) DN50～1200 公称压力 PN(MPa) 0.6 1.0 1.6 2.5 试验压力 强度试验 0.9 1.5 2.4 3.75 密封试验 0.66 1.1 1.76 2.75 低压气密试验 0.5～0.7 适用介质 空气、水、污水、蒸气、煤气、油品等 安装连接尺寸 公称通 径(DN) 主要尺寸 法兰尺寸 L L1/L2 H H1 A 1.0MPa 1.6MPa 2.5MPa 硬密封 软密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd 50 108 43 112 63 625 245 165 125 4-18 165 125 4-18 165 125 4-18 65 112 46 115 70 625 245 185 145 4-18 185 145 4-18 185 145 8-18 80 114 46 120 83 645 245 200 160 4-18 200 160 8-18 200 160 8-18 100 127 52 138 105 675 355 220 180 8-18 220 180 8-18 235 190 8-22 125 140 56 164 115 715 355 250 210 8-18 250 210 8-18 270 220 8-26 150 140 56 175 137 800 355 285 240 8-22 285 240 8-22 300 250 8-26 200 152 60 200 164 850 250 340 295 8-22 340 295 12-22 360 310 12-26 250 165 68 243 206 925 250 395 350 12-22 405 355 12-26 425 370 12-30 300 178 78 250 230 1035 450 445 400 12-22 460 410 12-26 485 430 16-30 350 190 78 280 248 1070 450 505 460 16-22 520 470 12-26 555 490 16-33 400 216 102 305 289 1190 450 565 515 16-26 580 525 16-26 620 550 16-36 450 222 114 350 320 1250 650 615 565 20-26 640 585 16-30 670 600 20-36 500 229 127 380 343 1290 650 670 620 20-26 715 650 20-30 730 660 20-36（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。 （2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)

上海深荣阀门主要生产销售【D671F防爆气动蝶阀D671X防爆气动对夹蝶阀/防爆气动四氟密封对夹蝶阀/防爆气动橡胶密封对夹 蝶阀/防爆气动不锈钢对夹蝶阀/防爆气动带手动对夹蝶阀/防爆气动对夹式蝶阀/防爆气动调节型对夹蝶阀/防爆气动开关型对夹蝶 阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品 和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径D671F/D671X防爆气动蝶阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供D671F/D671X防爆气动蝶阀 法兰，伸缩节及D671F/D671X防爆气动蝶阀连接螺栓，并根据用户需要提供D671F/D671X防爆气动蝶阀 易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
