卧式化工离心泵,ISWH不锈钢化工泵,卫生级卧式离心泵

  一、   ISW系列卧式离心泵是SW系列卧式离心泵，热水循环泵是根据IS型、IR型离心泵之性能参数，参照ISO2858标准，采用国内水力模型化设计而成，是理想的新一代节能卧式泵产品。

ISW系列卧式单级单吸离心泵，是在吸收国内外同类产品先进技术的基础上，采用国内通用离心泵之性能参数，自行研制开发的新一代节能、环保卧式离心泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观。

二、卧式化工离心泵产品用途:

  ISW卧式单级单吸离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜60℃。

三、ISWH不锈钢化工泵产品结构

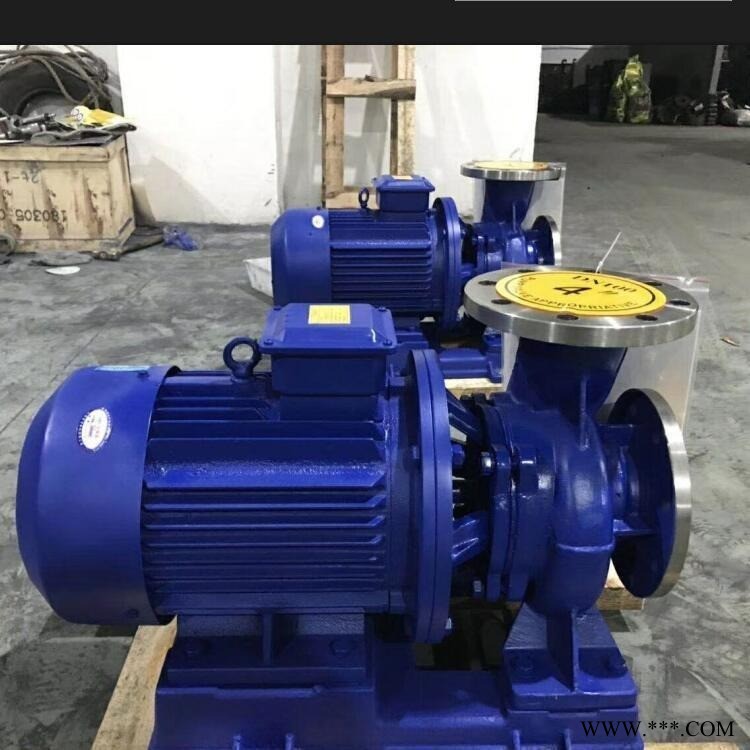

ISW型系列泵为单级单吸卧式离心泵，该泵由电机、泵和底座三部分组成。泵结构包括泵体、叶轮、泵盖、机械密封等零部件组成。泵体和泵盖的部分是从叶轮北面出剖分的，即为后开门结构形式。

泵和电机同轴，为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，其中残余轴向力由电机内轴承受。泵与电机直接，安装时无需校正，具有共同底座，采用JGD型减震器进行隔振。安装方式其出口可以垂直向上，也可向左或向右，安装灵活、简便。产品符合GB/T5657-1994《离心泵技术条件（III）类》；可输送介质温度不超过105℃的清水或物理化学特性类似于清水的其他液体

四、卫生级卧式离心泵运行原理：

当离心泵启动后，泵轴带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动。液体在流经叶轮的运动过程获得了能量，静压能增高，流速增大。当液体离开叶轮进入泵壳后，由于壳内流道逐渐扩大而减速，部分动能转化为静压能，沿切向流入排出管路。所以蜗形泵壳不仅是汇集由叶轮流出液体的部件，而且又是一个转能装置。当液体自叶轮中心甩向外周的同时，叶轮中心形成低压区，在贮槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。依靠叶轮的不断运转，液体便连续地被吸入和排出。液体在离心泵中获得的机械能量表现为静压能的提高。

需要强调指出的是，若在离心泵启动前没向泵壳内灌满被输送的液体，由于空气密度低，叶轮旋转后产生的离心力小，叶轮中心区不足以形成吸入贮槽内液体的低压，因而虽启动离心泵也不能输送液体。这表明离心泵无自吸能力，此现象称为气缚。吸入管路安装单向底阀是为了防止启动前灌入泵壳内的液体从壳内流出。空气从吸入管道进到泵壳中都会造成气缚。

五、卫生级卧式离心泵产品特点:

1、运行平稳：泵轴的同心度叶轮优异的动静平衡，保证平稳运行，无振动。

2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

3、噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。

4、故障率低：结构简单合理，关键部分采用优良品质配套，整机无故障工作时间大大提高。

5、维修方便：更换密封、轴承、简易方便。

6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

六、离心泵选型：
