上海深荣 D641F4气动衬F4法兰蝶阀 气动法兰调节蝶阀 可定制各种材质

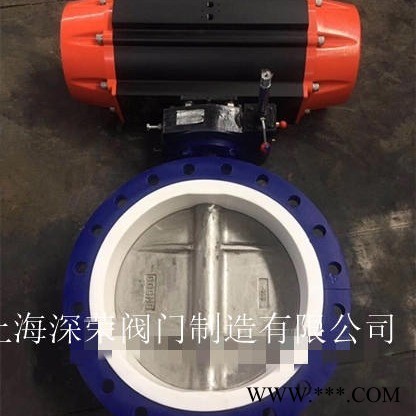

D641F4气动衬F4蝶阀

产品简介：

气动衬F4法兰蝶阀D641F4气动衬F4蝶阀/气动衬氟法兰蝶阀/气动衬氟蝶阀/气动衬F46蝶阀/气动全衬聚四氟乙烯F4蝶阀/气动全 衬聚全氟乙F46氟塑料蝶阀采用对分两片阀体组合，阀座与阀体内衬体化阀门工作时，只有全塑阀座与衬塑蝶板与介质接 触，适用在 -50℃～150℃的各种浓度的王水、硫酸、盐酸、qing氟酸和各种有机酸、强酸、强氧化剂及其它腐蚀性气体、液体 介质的各种工业管路上使用。

 结构特点

 1.采用精加工的衬氟蝶板，氟塑料与金属基体无间隙紧密结合，有效排尽夹层气泡，消除起层、开裂等工艺缺陷。

 2.阀座径向密封设有360°弹性增力垫，施加径向回复力，自动调节变形，可靠保证长期使用状态下无介质内漏。

 3.衬氟蝶板上、下轴肩采用多级加载弹性密封，实现密封自动补偿，使上下轴密封面构成无间隙，保证介质无外漏。

 气动执行器

采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。 标准： 设 计 标 准：GB/T12238-1989；lS0 10631-1994或BS EN593-1998 法兰连接尺寸 GB/T17241．6-1998：IS0 7005-2或BSEN 1092-2002 结 构 长 度 : GB/T1 2221-1989：lS0 5752-1988或BS EN558-1 压 力 试 验：GB/T13927-1 992；JB/T9092-1999；lS0 5028-1993或BS 6755-l-1986 主要技术参数： 公称通径 DNmm 50～2000 公称压力 PNMPa 0.6 1.O 1.6 试验压力PsMPa 强度试验 0.9 1.5 2.4 密封试验 O.66 1.1 1.76 适用介质 空气、水、污水、蒸气、煤气、油品等 驱动形式 手动、蜗轮传动、气传动、电传动 主要零件的材料： 零件名称 材料 阀体 球墨铸铁、铸钢、合金钢、不锈钢 蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 密封圈 各种橡胶、聚四氟乙烯 阀杆 2Cr13、不锈钢 填料 0型圈、柔性石墨 PN1.6MPa外形连接尺寸： 公称通径 主要外形链接尺寸 DN L D D1 D2 f b z-d DN inch 法兰式 PN1.6MPa 40 11/2 106 150 110 85 3 18 4-18 50 2 108 165 125 100 3 18 4-18 65 21/2 112 185 145 120 3 18 4-18 80 3 114 200 160 135 3 20 8-18 100 4 127 220 180 155 3 20 8-18 125 5 140 250 210 185 3 22 8-18 150 6 140 285 240 210 3 22 8-22 200 8 152 340 295 265 3 24 12-22 250 10 165 405 355 320 4 26 12-26 300 12 178 465 410 370 4 28 12-26 350 14 190 520 470 430 4 30 16-26 400 16 216 580 525 480 4 32 16-30 450 18 222 640 585 550 4 40 20-30 500 20 229 715 650 610 5 44 20-33 600 24 267 840 770 720 5 54 20-36 700 28 292 910 840 759 5 42 24-36 800 32 318 1025 950 900 5 42 24-39 900 36 330 1125 1050 1000 5 44 28-39 1000 40 410 1255 1170 1110 5 46 28-42 1200 48 470 1485 1390 1330 5 52 32-48 附件选项 根据不同控制和要求可选择下列附件： 回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。 三联件：可对气源稳压、过滤、气缸加润滑油。 手轮机构：转动手轮机构，可实现手动开、关阀。 电气定位器：输入4～20mA信号,实现阀门调节功能。 订货说明 1、气动执行器类型：双作用、单作用 2、介质类型、温度、压力 3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构

上海深荣阀门主要生产销售【气动衬F4法兰蝶阀D641F4气动衬F4蝶阀/气动衬氟法兰蝶阀/气动衬氟蝶阀/气动衬F46蝶阀/气动 全衬聚四氟乙烯F4蝶阀/气动全衬聚全氟乙F46氟塑料蝶阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合 理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径D641F4气动衬F4法兰蝶阀   是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供  D641F4气动衬F4法兰蝶阀    法兰，伸缩节及 D641F4气动衬F4法兰蝶阀 连接螺栓，并根据用户需要提供  D641F4气动衬F4法兰蝶阀    易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
