| 加工定制 : | 是 | 品牌 : | 上海深荣 |
| 型号 : | D671X | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 结构形式 : | 偏置板式 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 公称通径 : | DN200 |
| 主体材料 : | 碳钢 | 密封形式 : | 软密封型 |
| 外形 : | 中型 | 作用对象 : | 水 |
| 特性 : | 高频高介陶瓷 | 功能 : | 固定用陶瓷 |
| 微观结构 : | 多晶 | 形态 : | 角式 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

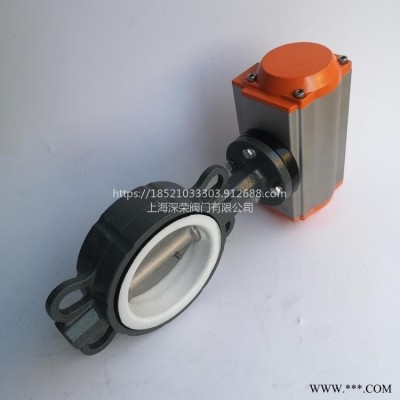

D671X气动调节型蝶阀D671F
产品简介：
气动调节蝶阀D671X气动调节型蝶阀D671F气动调节型对夹蝶阀/气动橡胶密封调节型蝶阀/气动四氟密封调节型蝶阀/气动调节 型软密封蝶阀/气动调节型不锈钢蝶阀/气动带手动调节型蝶阀/防爆气动调节型蝶阀/气动调节对夹蝶阀/气动开关型蝶阀/气动调 节型不锈钢对夹蝶阀/气动调节型对夹式蝶阀是利用气源驱动来调节碟板开度，从而控制介质流量大小的可调节型气动蝶阀，主要 由蝶阀与气动执行器、阀门定位器及其它附件配套组合而成。气动调节型蝶阀根据自动化系统中阀门定位器输入4-20MA的信号 后，通过0.4-0.7MPa进气来调节阀门的开度大小，从而实现对管道中介质流量、压力、温度和液位等工艺参数的比例式精确调 节，是调节流量和截断流体的理想装置。气动调节型蝶阀可根据工况需要选用不同密封件(软密封和硬密封)，以满足于不同的使用 要求，广泛应用于化工、环保、空气、水、燃气、蒸汽及含有腐蚀性介质的管道上。
原理：气动蝶阀执行机构分为单作用和双作用原理，也就是常见的气动开关蝶阀和气动调节型蝶阀。单作用为气关弹簧复位式和气开弹 簧自动归位，单作用适用于要求常开或常闭的场所。双作用为气开气关式，开启和关闭都需要气源压力，而调节型气动蝶阀应当 选用双作用方式。 技术参数： 公称通径 DN50～DN1200(mm) 压力等级 PN1.0、1.6、2.5、6.4MPa 连接方式 法兰、对夹式连接 密封形式 软密封或金属硬密封 驱动方式 气源驱动,压缩空气4～7bar(可带手轮) 动作范围 0～90° 阀体材质 碳钢、不锈钢304、不锈钢316 工作场合 水、蒸气、油品、酸类腐蚀性等(高温场合) 温度范围 软密封：-29℃～180℃ 硬密封：-40℃～550℃ 控制方式 装配阀门定位器，智能调节型(4～20mA模拟量信号) 标准规范： 设计标准：GB/T2238-1989 结构长度：GB/T12221-1989 压力试验：GB/T13927-2000；JB/T9092-1999 法兰连接尺寸：GB/T9113.1-2000；GB/T9115.1-2000； 可调范围R：50：1 使用次数：100万次 回差：带定位器：小于全行程的2% 基本误差：带定位器：小于全行程的±2% 泄露量l/h：符合ANSI B16.104 IV级标准 气动执行器参数： 执行机构 GT、AT、AW系列单双作用气动执行器 供气压力 0.5～0.7MPa 气源接口 G1/4"、G1/8"、G3/8"、G1/2" 环境温度 -30～+70℃ 作用形式 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) 可选附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传 送器、手轮机构等
