| 品牌 : | 上海深荣 | 型号 : | D343H-25C |
| 结构形式 : | 固定球球阀 | 加工定制 : | 是 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 口径 : | DN200 |
| 公称通径 : | DN200 | 种类 : | 浮球式 |
| 形态 : | 角式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 外形 : | 中型 |
| 类型 : | 油罐阻火器 | 密封形式 : | 软密封型 |
| 作用对象 : | 水 |

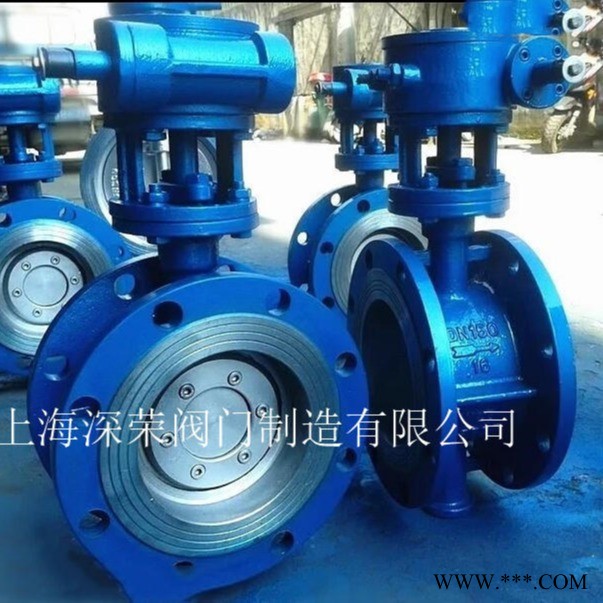

铸钢法兰偏心蝶阀D343H-25C特点/优势：
1、蝶板密封圈为软硬多层叠式金属圈，具有金属硬密和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能。
2、采用偏心结构，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能，具有调节功能。
3、阀体密封封面，采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、耐高温，耐腐蚀等。
铸钢法兰偏心蝶阀D343H-25C验收标准
公称通径 | DN(mm) | 50～2000 | |||||
公称压力 | PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
试验压力Ps(MPa) | 强度试验 | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封试验 | O.275 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
气密封试验 | O．5～0.8 MPa | ||||||
适用介质 | 水、油品、蒸汽、煤气、酸、碱等 | ||||||
适用温度 | 一40℃～5 70℃ | ||||||
343H-25C主要零部件材料表2
名称 | 材料 |
阀体 | 碳钢、不锈钢、铬钼钒钢 |
阀板 | 碳钢、不锈钢、铬钼钒钢 |
阀杆 | 2Cr13不锈钢、铬钼钒钢 |
密封圈 | 不锈钢、聚四氟乙烯、硬软叠层式金属片 |
阀座 | 不锈钢、堆司太立等硬质合金 |
填料 | 柔性石墨、聚四氟乙烯 |
D343H-25C相关尺寸数据
公称通径 | 结构长度L | 外形尺寸（参考值） | 连接（标准值） | 参考 | ||||||||||
H | D343H | PN0.6MPa | PN1.0MPa | |||||||||||
mm | inch | 短 | 长 | H1 | A1 | B1 | D | D1 | z- d | D | D1 | z- d | ||
50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 17 |
65 | 5/2 | 112 | 170 | 115 | 370 | 180 | 200 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 20 |
80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 23 |
100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 25 |
125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 40 |
150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 165 | 225 | 8-18 | 285 | 240 | 8-22 | 47 |
200 | 8 | 152 | 230 | 208 | 605 | 270 | 280 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 60 |
250 | 10 | 165 | 250 | 243 | 680 | 270 | 280 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 95 |
300 | 12 | 178 | 270 | 283 | 800 | 380 | 420 | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 124 |
350 | 14 | 190 | 290 | 310 | 835 | 380 | 420 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 181 |
400 | 16 | 216 | 310 | 340 | 915 | 450 | 470 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 260 |
450 | 18 | 222 | 330 | 380 | 960 | 480 | 490 | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 338 |
500 | 20 | 229 | 350 | 410 | 1020 | 480 | 490 | 645 | 600 | 20 | ||||
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径D343H-25C铸钢法兰偏心蝶阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供D343H-25C铸钢法兰偏心蝶阀 法兰，伸缩节D343H-25C铸钢法兰偏心蝶阀连接螺栓，并根据用户需要提供D343H-25C铸钢法兰偏心蝶阀 阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
