| 品牌 : | 上海深荣 | 型号 : | D341X |
| 结构形式 : | 固定球球阀 | 加工定制 : | 是 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 口径 : | DN200 |
| 公称通径 : | DN200 | 种类 : | 浮球式 |
| 形态 : | 角式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 外形 : | 中型 |
| 类型 : | 油罐阻火器 | 密封形式 : | 软密封型 |
| 作用对象 : | 水 |

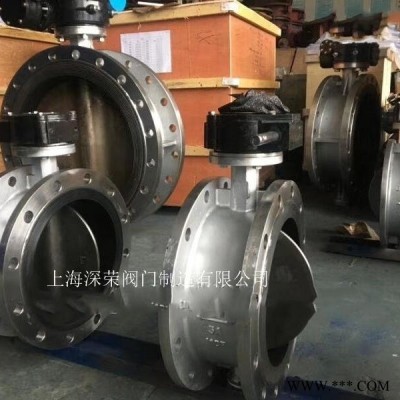

不锈钢软密封蝶阀介绍：
全不锈钢法兰软密封中线蝶阀型号是D341X-10P。是一种市政工程污水管道上常见的蝶阀，由于大部分产家做的都是铸铁和球墨铸铁材质的法兰软密封中线蝶阀，而不锈钢中线蝶阀由于成本过高，导致需求的地方不多，造成阀门价格太高，陷入恶性循环。很少被客户使用和采购，已经被铸铁材质的软密封中线蝶阀替代。但实际上不锈钢中线蝶阀有其本身的 性。
不锈钢法兰蝶阀可用于冶金、化工、电力、市政工程及给排水系统的管路上。介质为水、油品、空气等。起切断和调节介质的流量作用。而不锈钢材质在污水管道，其他有腐蚀性的介质下，更是发挥了突出作用，永嘉中特阀门有限公司作为一家专业生产污水阀门的厂家。面对市场上如此紧缺的条件，大力发展生产制造不锈钢法兰软密封中线蝶阀，尤其是用焊接工艺取代铸造工艺，降低阀门成本，保证阀门的质量前提下，大大降低了阀门的价格。以填补市场的空白。
不锈钢软密封蝶阀特点;
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
安装、使用与保养注意事项：
1、产品在出厂前都己经按有关标准(GB/T13927—92、JB/T9092-99)的规定进行检验合格，执行装置调试完毕。为了保证产品的使用效果，请勿随意调整紧固件、定位装置等。
2、 阀门安装前应做如下工作
① 阀体上的指示箭头为阀门承压方向，切不可装反。
② 查验管道法兰是否与阀门连接尺寸*，安装时要均匀拧紧螺母，法兰密封垫片对称效置。
③ 认真核对使用工况与本产品的工作压力、工作温度、耐蚀性是否相符;
④ 检查阀门通道和启闭件是否附着污物，如果有污物应进行清理，清理时不得损伤密封面;
⑤ 检查阀门各部件是否紧固或完好无缺;
⑥ 该阀门单向密封、90°旋转，0°全关，90°全开，观察阀门的启闭位置是否与此相符。并检查有无卡阻现象。
3、 该阀门可任意位置安装，即可截断介质，也可调节介质
4、 手动操作时顺时针为关、逆时针为开，操作时注意观察位置指针或指示盘刻度;
5、 阀门在使用中遇到故障时应及时查明原因，及时排除，不得敲砸、强行启闭;
6、 安装后如管道要进行强度试验，应使阀门处于全开状态;
7、 如果现场要对阀门进行检验应按GB13927-92或JB/T9092-99标准的规定进行;
8、 如果阀门开启比较频繁应定期给执行机构加注润滑油脂;
9、 有关电动、气动、液动执行装置的情况请参阅这类装置制造商提供的使用说明书;
10、 门在搬运过程中要避免碰撞，以免损伤密封面或执行机构
11、阀门长期存放时，应放于阴凉干燥处，蝶板处于开启5°~7°位置，并将两端封堵，然后加以覆盖，在没有包装箱的情况下阀门不得重叠放置。
主要结束参数
公称通经DN（mm) | 50～2000 | 50～1600 | |
| 公称药理PN（MPa) | 0.6 | 1.0 | 1.6 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 |
| 适用温度 | 丁橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | ||
| 适用介质 | 水、空气、油品及弱腐蚀性流体 | ||
| 泄漏率 | 符合GB/T13927-92标准 | ||
| 驱动方式 | 蜗轮传动、电动、气动、液动 | ||
软密封不锈钢对夹式蝶阀D371X-16P主要零部件材料
零件名称 | 材料 |
| 阀体 | WCB、QT450-10、HT200、HT250 |
| 蝶板 | WCB、QT450-10、HT200、HT250 |
| 阀轴 | 2Cr13 |
| 密封圈 | 钉腈耐油橡胶 |
| 填料 | 柔性石墨 |
软密封不锈钢对夹式蝶阀D371X-16P 执行标准
制造标准 | GB/T 122387-89 |
| 法兰标准 | GB9113-2000、GB17241.6-1998 |
| 结构长度标准 | GB12221-89 |
| 检验标准 | GB/T 13927-92 |
上海深荣阀门有限公司订货须知：
为证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径D373H硬密封对夹蝶阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供
