上海深荣 D681X气动卫生级快装蝶阀 对夹式气动蝶阀 可非标定制

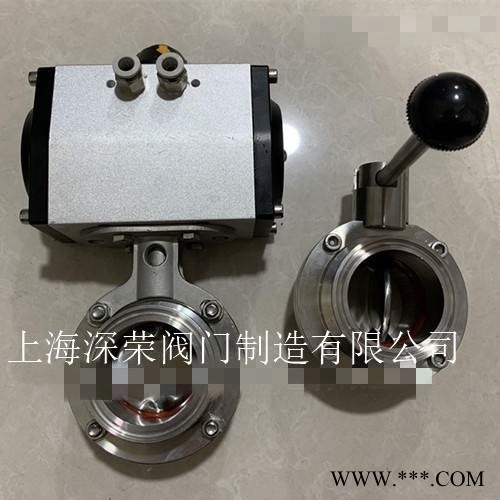

D681X气动卫生级蝶阀

产品简介：

 气动卫生级快装蝶阀D681X气动卫生级蝶阀/气动卫生级卡箍蝶阀/气动卫生级快接蝶阀/气动卫生级卡箍快装蝶阀/气动卫生级卡 盘蝶阀/气动卫生级快接蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀 门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制 场合。

 产品特点

1、阀体、阀板采用316L材料

 2、阀座的材料是无毒而卫生

 3、流道内壁240Grit抛光

4、内部流道没有死角，易清洗 执行机构

采用新型系列ATD型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。

 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 技术参数和性能 GTD/ATD气动执行器技术参数 D681X气动卫生蝶阀阀体参数 类 型 双作用活塞式、弹簧复位式 公称通径 19～159mm 气源压力 双作用：2-8bar/单作用：4- 8bar 公称压力 PN1.0、1.6MPa 输出力矩 双作用：4N·M～10560N·M 阀轴材质 304/316/316L不锈钢 单作用：7N·M～2668N·M 阀体材质 304/316/316L不锈钢 工作温度 常温型：-20℃～80℃（丁jing 橡胶O型圈） 阀板材质 304/316/316L不锈钢 高温型：-20℃～160℃（氟橡 胶O型圈） 阀座密封 硅胶 动作范围 0～90°±5° 结构形式 快装型、螺纹型、焊接型 接口螺纹 GTD40～GTD83 G1/8″ 温度 硅胶≤130℃ GTD110～GTD350/ATD52～ 240 G1/4″ 适用介质 食品、药品、酒类，乳类、饮料 阀位信号 定位器：4～20mA/回信器：全 开全关信号 特点 重量轻、操作力矩小、拆装方 便、耐老化 外形尺寸 公称通径 A H L D E 执行器型号 19 147 178 66 25.4 66 ATD-52 25 147 178 66 50.5 66 ATD-52 32 147 192 66 50.5 66 ATD-52 38 147 196 66 50.5 66 ATD-52 45 147 210 72 50.5 66 ATD-52 51 147 214 72 64 66 ATD-52 57 168 220 76 77.5 80 ATD-63 63 168 230 76 77.5 80 ATD-63 76 184 238 76 91 95 ATD-75 89 184 243 84 106 95 ATD-75 102 204 282 90 119 103 ATD-83 159 262 325 132 183 108 ATD-92 附件选项 根据不同控制和要求可选择下列附件： 回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。 三联件：可对气源稳压、过滤、气缸加润滑油。 手轮机构：转动手轮机构，可实现手动开、关阀。 电气定位器：输入4～20mA信号,实现阀门调节功能。 订货说明 1、气动执行器类型：双作用、单作用 2、介质类型、温度、压力 3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构 上海深荣阀门主要生产销售【气动卫生级快装蝶阀D681X气动卫生级蝶阀/气动卫生级卡箍蝶阀/气动卫生级快接蝶阀/气动卫生 级卡箍快装蝶阀/气动卫生级卡盘蝶阀/气动卫生级快接蝶阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理 价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径 D681X气动卫生级快装蝶阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供D681X气动卫生级快装蝶阀 法兰，伸缩节及D681X气动卫生级快装蝶阀连接螺栓，并根据用户需要提供D681X气动卫生级快装蝶阀  易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
